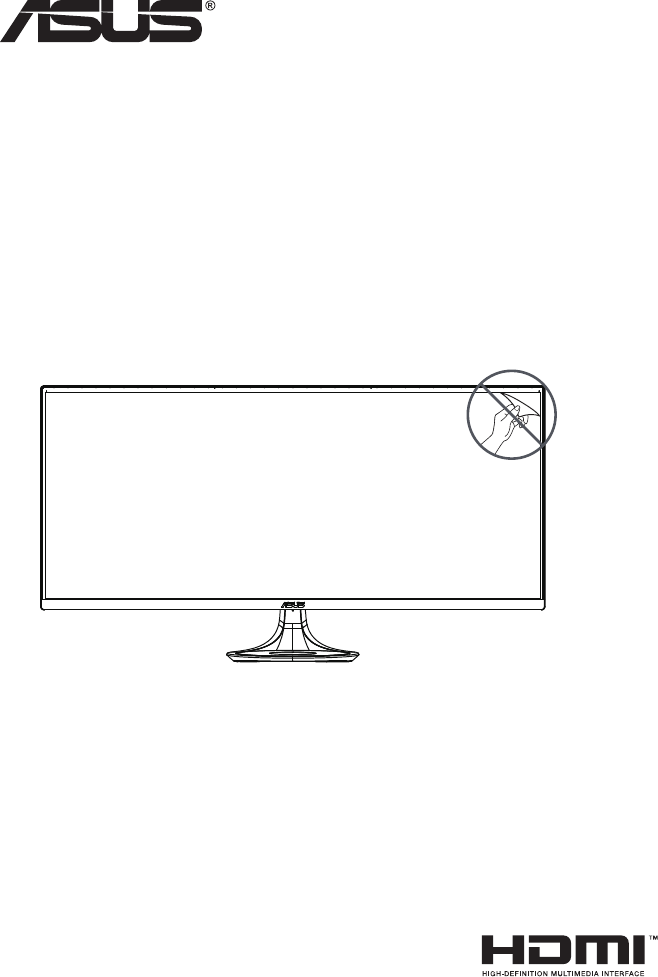

MX38VC-Serie LCD-Monitor Bedienungsanleitung
Inhalt Hinweise....................................................................................................... iii Sicherheitshinweise..................................................................................... v Pflege und Reinigung................................................................................. vii 1.1 Herzlich willkommen!................................................................... 1-1 1.2 Lieferumfang.............................................................
Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden.
Erklärung von Industry Canada: Dieses Gerät stimmt mit den von der Lizenz ausgeschlossenen RSSs der ISED überein. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Funkstörungen verursachen, und (2) dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. • Falls ein Teil der Stromversorgung beschädigt werden sollte, versuchen Sie nicht, die Komponenten selbst zu reparieren.
• Bei technischen Problemen mit dem Monitor wenden Sie sich an einen qualifizierten Servicetechniker bzw. den Händler, bei dem Sie das Gerät erworben haben. • Sorgen Sie für eine Erdung, bevor Sie den Netzstecker an die Steckdose anschließen. Achten Sie beim Trennen der Erdung darauf, zuvor den Netzstecker aus der Steckdose zu ziehen. • Verwenden Sie ADP-230EB T des DELTA-Adapters.
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten. Heben Sie das Display nicht am Ständer oder am Kabel an. • Reinigung. Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch.
So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: viii 1. ASUS-Internetseiten Die ASUS-Internetseiten des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com 2. Weitere Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets.
1.1 Herzlich willkommen! Vielen Dank, dass Sie diesen ASUS® LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen und Merkmale sorgen für die augenfreundliche und brillante Bildwiedergabe des Monitors! 1.
1.
1.4 Anschließen der Kabel 1.4.1 Rückseite des LCD-Monitors 10 HDMI-2 1 2 HDMI-1 3 4 5 6 1. Netzeingang 2. HDMI-2-Port 3. HDMI-1-Port 4. DisplayPort 5. USB-3.1-Type-C-Port 6. USB-3.0-Schnellladeanschluss (5 V / 1,5 A) 7. USB-3.0-Schnellladeanschluss (5 V / 1,5 A) 8. Audioeingang 9. Kopfhörerausgang 7 8 9 10.
1.5 Einführung 1.5.1 Steuertaste verwenden Verwenden Sie die Steuertaste an der Unterseite des Monitors zum Anpassen der Bildeinstellungen. Eingangswahl Schließen Menü Leistung 1. Leistung-taste/Betriebsanzeige: • Taste zum Ein- und Ausschalten des Geräts. • Die Farbe der LED hat folgende Bedeutung: 2. Beschreibung Weiß EIN Gelb Standby-Modus AUS AUS 5-Wege-Taste: • Taste zum Einschalten des Gerätes. • Blendet das OSD-Menü ein. Aktiviert das ausgewählte OSDMenüelement.
2.1 Kabelloses Aufladen • Die Monitorbasis beinhaltet ein Modul zum kabellosen Aufladen, das Qi-Induktionstechnologie (unterstützt Schnelladen bis 15 W) unterstützt. Dieses kabellose Modul kann zum Aufladen eines Mobiltelefons oder Tablets genutzt werden, das ebenfalls QiInduktionstechnologie unterstützt. • Für bessere Ladeleistung entfernen Sie bitte zunächst das Gehäuse des Smartphones oder Tablets. Platzieren Sie das Gerät dann verkehrt herum in der Mitte der Basis.
3.1 OSD-Menü (Bildschirmmenü) 3.1.1 Konfiguration Splendid ASUS MX38V Standardmodus HDMI-1 3840x1600@60Hz Standardmodus sRGBmodus Landschaftsmodus Theatermodus Spielmodus Nachtmodus Lesemodus Dunkelkammer-Modus 1. Blenden Sie das OSD-Menü mit der MENU-Taste ein. 2. Drücken Sie zum Umschalten zwischen den Menüoptionen und. Währen Sie sich im Menü bewegen, wird der Name der aktuell ausgewählten Option hervorgehoben. 3. Drücken Sie zur Auswahl der hervorgehobenen Option im Menü die mittlere Taste.
3.1.2 1. Die OSD-Funktionen Splendid Diese Funktion enthält 8 Optionen, die Sie nach Bedarf einstellen können. Alle Modi verfügen über eine Funktion zum Zurücksetzen, d. h., Sie können die Einstellung beibehalten oder zum vordefinierten Modus zurückkehren.
2. Blaulichtfilter Passen Sie die Intensität des von der LED-Hintergrundbeleuchtung ausgegebenen blauen Lichts an Blaulichtfilter ASUS MX38V Standardmodus HDMI-1 3840x1600@60Hz Stufe 0 Stufe 1 Stufe 2 Stufe 3 Stufe 4 • Stufe 0: Keine Änderung. • Stufe 1 – 4: Je höher die Stufe, desto stärker wird das blaue Licht reduziert. • Wenn Blaulichtfilter aktiviert ist, werden die Standardeinstellungen des Standardmodus automatisch importiert.
3. Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. Farbe ASUS MX38V Standardmodus HDMI-1 3840x1600@60Hz Helligkeit Kontrast Sättigung Farbtemp. Hautton • Helligkeit: Möglich sind Werte zwischen 0 und 100. • Kontrast: Möglich sind Werte zwischen 0 und 100. • Sättigung: Möglich sind Werte zwischen 0 und 100. • Farbtemp.: Diese Funktion verfügt über drei voreingestellte Farbmodi (Kühl, Normal, Warm) und einen Anwendermodus.
4. Bildeinrichtung Sie können über diese Hauptfunktion Schärfe, Trace Free, Kontrollen, VividPixel, ASCR und Adaptive-Sync anpassen. Bildeinrichtung ASUS MX38V Standardmodus HDMI-1 3840x1600@60Hz Schärfe Trace Free Kontrollen VividPixel ASCR Adaptive-Sync • Schärfe: Stellt die Bildschärfe ein. Möglich sind Werte zwischen 0 und 100. • Trace Free: Zur Beschleunigung der Reaktionszeit in der OverdriveTechnologie. Möglich sind Werte zwischen 0 und 100.
5. Klang Hiermit wird der Ton eingestellt. Klang ASUS MX38V Standardmodus HDMI-1 3840x1600@60Hz Lautstärke Stummschalten Quelle AudioWizard • Lautstärke: Zum Einstellen der Lautstärke des Ausgangssignals. • Stummschalten: Schaltet die Audiostummschaltung EIN oder AUS. • Quelle: Passt die Audioquelle auf „HDMI-1“, „HDMI-2“, „Line-In“ oder „Bluetooth“ an. (nur beim HDMI-Eingang verfügbar); Audioquelle auf „DisplayPort“, „Line-In“ oder „Bluetooth“ anpassen.
PIP-/PBP-Einstellung ASUS MX38V Standardmodus HDMI-1 3840x1600@60Hz PIP-/PBP-Modus PIP-/PBP-Quelle Größe Position Kontrollen Auslagern Durch Aktivierung dieser Funktion zeigt der Monitor zwei Bilder von zwei verschiedenen Videoquellen an. • PIP-/PBP-Modus: Zur Auswahl von PIP- oder PBP-Funktion bzw. zum Deaktivieren diese Funktionen. • PIP-/PBP-Quelle: Wählt die Videoeingangsquelle zwischen „DisplayPort“, „HDMI-1“, „HDMI-2“ und „Type-C“.
7. Eingangswahl Wählen Sie die Eingangsquelle: DisplayPort, HDMI-1, HDMI-2- oder Type-C-Eingangssignal.
8. System-Einstellungen Funktion zum Einstellen der Systemkonfiguration.
GamePlusHauptmenü GamePlus Fadenkreuz GamePlus-Timer GamePlus Fadenkreuz (Practice Mode) Timer FPS FPS-Zähler NEXT • • • • • • • • • • • • • • 3-10 BACK/EXIT ECO Mode: Zum Aktivieren des Stromsparmodus. USB-Setup: Wählen Sie USB Type-C mit USB 2.0 oder USB 3.1. USB 2.0 ist bis zu 3840 x 1600, 75 Hz. USB 3.1 ist bis zu 3840 x 1600, 30 Hz. USB-Aufladung: Ein-/Ausschalten der USB-Aufladung im Bereitschaftsmodus.
3.2 Technische Daten Modell MX38VC Panelgröße 37,5 Zoll (95,29 cm) Maximale Auflösung Helligkeit (typisch) Eigenkontrastverhältnis (typisch) Blickwinkel (CR = 10) Anzeigefarben 3840 x 1600 bei 75 Hz 300 cd/m2 1000:1 178 ° (V), / 178 ° (H) 1,07 B(8 Bit + A-FRC) Reaktionszeit 5 ms (Grau zu Grau) Satellitenlautsprecher 2 Stck.
3.3 Problembeseitigung (FAQ) Problem 3-12 Lösungsvorschläge Betriebsanzeige leuchtet nicht. • Drücken Sie , um festzustellen, ob der Monitor eingeschaltet ist. • Vergewissern sich, dass das Netzkabel richtig an Display und Steckdose angeschlossen ist. • Prüfen Sie die Betriebsanzeige-Funktion im Hauptmenü. Wählen Sie zum Einschalten der Betriebs-LED „EIN“. Die Strom-LED leuchtet bernsteinfarben, doch auf dem Display ist nichts zu sehen. • Überprüfen Sie, ob PC und Monitor eingeschaltet sind.
3.4 Unterstützte Timings Liste der PC-Timings des HDMI2.0-/DP1.
Liste der SD/HD-Timings vom HDMI-/DP-Eingang HDMI 2.0, CEA-861F-Formate, SD/HD-unterstützte primäre Timings von (nur HDMI-/DPEingang) Auflösung Wiederholfrequenz Horizontalfrequenz 720x480P 720x576P 1280x720P 1280x720P 1920x1080P 59,94/60Hz 50Hz 50Hz 59,94/60Hz 29,97/30Hz 31,469 / 31,5KHz 31,25KHz 37,5KHz 44,955/45KHz 33,715 / 33,75KHz HDMI 2.
