J6951 ノートパソコン ユーザーマニュアル 2012年3月
もくじ もくじ............................................................................................................... 2 Chapter 1: ノートパソコンを準備する Chapter 2: 各部の名称と説明 Chapter 3: 使用の手引き 本マニュアルについて............................................................................... 6 本マニュアルの表記について................................................................. 6 安全上の注意................................................................................................. 7 ノートパソコンを準備する............................
インスタントキーの使用........................................................................46 インスタントキーを初めて使用する...............................................46 Chapter 4: ノートパソコンを使用する ポインティングデバイス........................................................................52 タッチパッドを使用する......................................................................53 タッチパッドの使い方（図解）........................................................54 タッチパッドのお手入れ......................................................................
ノートパソコン ユーザーマニュアル
1 Chapter 1: ノートパソコンを準備する
本マニュアルについて 本書は、本機のユーザーマニュアルです。本書では本機の構成部品 の説明やその使い方について説明します。本書は以下のChapterか ら構成されています。 1. ノートパソコンを準備する ノートパソコンの基本的な取り扱い方の説明です。 2. 各部の名称と説明 本機の構成部品について解説します。 3. 使用の手引き 本機を最初にお使いになる時に必要な情報です。 4. ノートパソコンを使用する 本機の各機能の使い方です。 5.
安全上の注意 本機を末長くお使いいただくために以下の注意事項を守ってくださ い。本マニュアルに記載されていない事項については、技術者また は弊社コールセンターにご相談ください。 ノートパソコンのお手入れの際は、電源を切りACアダプターと バッテリーパックを取り外してください。清潔なスポンジまたは 柔らかい布に研磨材の含まれていない洗剤を温水で薄めたも のを数滴含ませ、汚れを拭き取ってください。最後に乾いた布 を使って余分な水分を完全に取り除いてください。 禁止：平らでない、不安 定な場所に置かないで ください。筐体を破損し た場合には、弊社コール センターにご連絡くださ い。 禁止：上に物を置いたり 落としたりしないでくだ さい。内部に異物が入 らないようにしてくださ い。 禁止：ホコリや汚れの多 い環境下に置かないでく ださい。ガス漏れの恐れ がある場所で使用しない でください。 禁止：強い磁気を近づ けないでください。 禁止：ディスプレイを強く 押さないでください。パ ネルを傷つけたり本体に 入り込むようような物と は一緒にしたりしないで ください。 禁止：液体･雨･湿気を避 けてください。雷
周辺温度：本機は10°〜 35°の周辺温度でご使 用ください。 入力定格：本機の底部 に記載があります。AC アダプターが対応してい ることを確認してくださ い。 禁止：本機の電源がON の状態で持ち運んだり、 キャリーバッグの中に入 れたりしないでくださ い。通気が悪くなり、故 障の原因となります。 禁止：本体のお手入れ に、シンナー･ベンジン などの化学薬品を使用 しないでください。 禁止：破損した電源コー ド、アクセサリーまたは その他の周辺機器をご 使用にならないでくだ さい。 バッテリー：バッテリー は製造元が指定する物 をご使用ください。それ 以外の物を使用した場 合、爆発や本機の故障 の原因となります。 リサイクル：本製品のコンポーネントの中にはリサイクルで きるよう設計されているものがあります。なお、本製品は水 銀ボタン電池を含む電子機器です。本製品を一般ゴミとし て廃棄しないでください。 リサイクル、廃棄の際は電子機器 の廃棄に関する地域の条例等に従ってください。 禁止：バッテリーを一般ゴミとして廃棄しないでください。 廃棄の際は電子機器の廃棄に関する地域の条例等に従っ てくださ
イヤホン及びヘッドホンからの音圧 イヤホンやヘッドホンからの過度な音圧は、難聴などの聴覚障害の 原因となる場合があります。ボリュームコントロールやイコライザー を基準値以外に設定した場合、イヤホンやヘッドホンの出力電圧が 増加し音圧が高くなることがありますので注意してください 。 ファン(換気装置) 過度な温度上昇を押さえるため、ファンがついています。故障の原 因となりますので物などを挟まないよう注意してください。 アダプターに関する情報（モデルにより異なる） 入力電圧：100-240V 入力周波数：50-60Hz 定格出力電流：4.74A（90W） ：6.
ノートパソコン用カバー 本機を汚れ･水･衝撃･傷から保護するために、市販の携帯用カバ ーなどのご使用をお勧めします。 バッテリーの充電 ACアダプターが本機とコンセントに接続されていれば、バッテリー は自動的に充電されます。本機の電源がONの場合は充電時間は 長くなります。なお、長時間バッテリー電源のみを使用する場合は、 完全にバッテリーを充電してからご使用ください。 航空機内での使用について 航空機内での本機の使用については、各航空会社にお問い合わせ ください。多くの航空会社では、電子機器の使用に対して規定を設 けています。一般的に離着陸時の電子機器の使用は禁止されてい ます。 空港のセキュリティ装置には３つのタイプがあります。X線装置 （荷物用）、磁気センサー（セキュリティゲートを通過する人間 用）、および磁気ワンド（人間や小物用の短い棒）です。本機や ハードディスクをX線装置に通すことは問題ありません。ただ し、磁気センサーや磁気ワンドはお避けください。 10 ノートパソコン ユーザーマニュアル
ノートパソコンを準備する ノートパソコンの基本的な取り扱い方の説明です。 バッテリーパックの取り付け 2 1 ACアダプターの接続 1 3 2 110V -220 V 製品の仕様はモデル毎、ご購入いただいた地域によって異なり ます。本マニュアルに記載の画像とご使用のコンピューター上 の画面が異なる場合があります。本マニュアルは参照用として お使いください。 ノートパソコン ユーザーマニュアル 11
ディスプレイを開く 1. ディスプレイパネルを親指でやさしく持ち上げます。 2. ゆっくりとディスプレイパネルを前後に傾け、見易い位置に設 定します。 電源をONにする 1.
Chapter 2: 2 各部の名称と説明

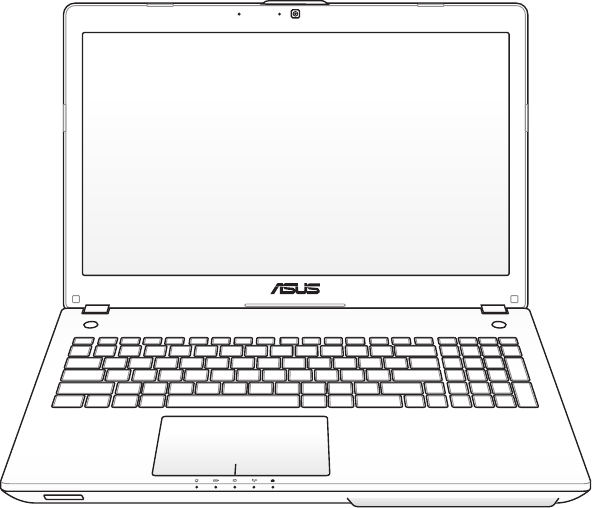

上面 キーボードのレイアウトはお買い上げの地域により異なりま す。 モデルにより上面の外観は異なります。 1 2 3 4 5 6 esc f1 f2 f3 f4 f5 f6 f7 f8 f9 f10 f11 f12 pause break prt sc sysrq delete insert backspace home pgup pgdn end num lk scr lk tab 7 8 4 5 1 2 home enter caps lock shift shift end 9 7 pgup 6 3 pgdn enter ctrl fn alt alt ctrl 0 insert delete 8 9 14 ノートパソコン ユーザーマニュアル
1 マイク （内蔵型） ビデオ会議や、ナレーション、オーディオの録音、マルチメ ディアアプリケーション等にご利用ください。 カメラ 2 3 内蔵カメラにより、画像の撮影と動画の録画ができます。 各種アプリケーションやビデオ会議等にご活用ください。 カメラインジケーター 内蔵型カメラの使用時に点灯します。 4 ディスプレイパネル 本製品はアクティブマトリックス方式TFT液晶を採用して おり、デスクトップモニターと変わらない視認性を発揮し ます。また、ノイズやちらつきもなく、目に負担をかけませ ん。お手入れの際は、合成洗剤を避け、柔らかい布で拭き 取るようにしてください（必要に応じて蒸留水を少し含ま せてください）。 5 インスタントキー インスタントキーで、各キーに割り当てられた機能を簡単 に利用することができます。各キーの詳細は本マニュアル 以降の記載をご覧ください。 電源ボタン 6 電源ボタンは、電源のON/OFFの切り替えや、スリープモー ドに切り替える際に使用します。 ノートパソコン ユーザーマニュアル 15
7 キーボード 8 タッチパッドとタッチパッドボタン タッチパッドとボタンはマウスと同等の機能を提供するポ インティングデバイスです。 タッチパッドユーティリティを セットアップすれば、 ソフトウェア制御のスクロール機能 を利用でき、Web画面や文書の閲覧に便利です。 ステータスインジケーター（フロント） 9 16 キーボードには十分なストロークを持たせてあり、パーム レストが付いているため快適な操作が可能です。 ハードウェア/ソフトウェアの状態を表示します。詳細は以 降に記載の「ステータスインジケーター」の説明をご覧くだ さい。 ノートパソコン ユーザーマニュアル
底面 モデルによって底面の外観は異なります。 バッテリーパックのサイズはモデルにより異なります。 充電中や操作中は、本機の底面は高温になります。通気孔をふ さぐ恐れがありますので、ソファーやベッドのような柔らかい面 の上で使用しないでください。また、火傷の原因となりますの で、本機を膝または身体の他の部分に載せて操作しないでく ださい。 ノートパソコン ユーザーマニュアル 17
バッテリーパック 1 バッテリーロック（バネ式） 2 3 バッテリーパックはACアダプターを接続すると自動的に充 電し、ACアダプターが取り外されているときは、コンピュー ターに電力を供給します。バッテリーパックを装備してい れば、さまざまな場所でコンピューターを利用することが 可能です。バッテリー駆動時間はコンピューターの使用方 法、仕様により異なります。バッテリーパックは絶対に分解 しないでください。 バッテリーの取り付け/取り外しの際はこのロックを解除し ます。取り付け後は自動で所定のロック位置に戻ります。 内蔵記憶装置コンパートメント 内蔵記憶装置は収納部に固定されています。保証対象外 となりますので、部品交換などは行わないようにしてくだ さい。 内蔵記憶装置の換装、増設に起因するトラブルはASUSの サポート対象外です。ご了承ください。 4 メモリー（RAM） コンパートメント メモリー（RAM）が設置されています。メモリーはパソコン の重要な部品の一つです。保証対象外となりますので、部 品交換などは行わないようにしてください。 メモリーの換装、増設に起
右側 1 2 1 4 5 6 7 8 ヘッドホン出力ジャック Combo 本機に外付けスピーカーまたはヘッドホンを接続するに は、ステレオヘッドホンジャック （直径3.5mm）を使いま す。 このジャックの使用を開始すると、内蔵スピーカーは自 動的に無効となります。 S/PDIF出力ジャック デジタルオーディオ出力のためのS/PDIF (Sony/Philips Digital Interface) デバイスを接続できます。Hi-Fi ホーム エンターテイメントシステムとしてご利用できます。 マイク入力ジャック 2 3 3 モノラルマイクジャック（直径3.5mm）は、外付けマイクの 接続、またはオーディオデバイスからの音声を入力すると きに使います。このジャックを使用すると内蔵マイクは自動 的に無効になります。ビデオ会議や、音声ナレーション、簡 単な録音にご使用ください。 USBポート3.0 USB 3.
光学ドライブ 4 5 6 ノートパソコンのモデルにより光学ドライブのタイプは 異なります。CD・DVD・Blu-rayをサポートしたものや、 Recordable(R)または、Re-Writable(RW)をサポートしたも のがあります。 光学ドライブ電子イジェクト 光学ドライブの取り出しは電子イジェクトボタンにて行いま す。また、ソフトウェアプレイヤーや、Windows™ の「マイ コンピューター」の光学ドライブを右クリックし、 「取り出 し」を選択することで、取り出すことも可能です。 光学ドライブ緊急イジェクト（モデルにより位置は異なる） 電子イジェクトが動作しない場合に使用します。電子イジェ クトが使用できない場合のみ使用してください。 電源入力 7 このジャックに付属のACアダプターを接続します。ACアダ プターはAC電源をDC電源に変換し、本機に電力を供給し バッテリーパックを充電します。本機とバッテリーパックの 損傷を防ぐため、常に付属のACアダプターを使用するよ うにしてください。 ACアダプターは使用中高温になることがあります。身体に 密
左側 1 2 3 4 5 6 7 サブウーファー入力ジャック（特定モデルのみ） 1 サブウーファー入力ジャックは、付属のサブウーファー専用 ジャックです。マルチメディアアプリケーションと併用する ことで、迫力ある重低音をお楽しみいただけます。 付属のサブウーファー以外のデバイスを接続しないでく ださい。サブウーファーまたは本機の故障の原因となり ます。 2 ディスプレイ （モニター）出力 D-Sub15ピンモニターポートは、モニターやプロジェクター などの標準のVGA互換デバイスをサポートし、それらに画 面を表示することが可能です。 ノートパソコン ユーザーマニュアル 21
3 通気孔 通気孔により本体から熱を逃がします。 本製品には高性能なGPU（グラフィックスプロセッシング ユニット）が搭載されているため、通気口からは高温の空 気が排気されます。故障や事故の原因となりますので、人 体、紙、本、衣類、ケーブルまたはその他の物で通気孔は 絶対に塞がないでください。 4 5 LANポート 8ピンのRJ-45 LANポートはローカルネットワークに接続す るための標準イーサネットケーブルをサポートします。増設 アダプター不要の便利な内蔵コネクターです。 HDMI HDMI（High-Definition Multimedia Interface)は非圧縮 型オールデジタルオーディオ/ビデオインターフェースです。 セットトップボックスやDVDプレーヤー、A/Vレシーバーな どのあらゆるオーディオ/ビデオソース、オーディオ、デジタ ルテレビ(DTV)、ビデオモニターに対応。標準型/エンハン ス/HDビデオをサポートし、これらマルチチャンネルデジタ ルオーディオを１本のケーブルで転送します。全てのATSC HDTV規格の転送が可能で、8チャンネルデジタル
背面 1 バッテリーパック 1 バッテリーパックはACアダプターを接続すると自動的に充 電し、ACアダプターが取り外されているときは、コンピュー ターに電力を供給します。バッテリーパックを装備してい れば、さまざまな場所でコンピューターを利用することが 可能です。バッテリー駆動時間はコンピューターの使用方 法、仕様により異なります。バッテリーパックは絶対に分解 しないでください。 前面 1 1 フラッシュメモリースロット デジタルカメラやMP３プレイヤー、携帯電話、PDAなど で使用可能なフラッシュメモリーカードをPCで使用する には通常、カードリーダーの購入が必要ですが、本ノート パソコンには数種類のフラッシュメモリーカードを書き込 み、読み取ることのできる高速のカードリーダーが内蔵さ れています。サポートしているカードは本マニュアル以降 の記載をご覧ください。 ノートパソコン ユーザーマニュアル 23
サブウーファーの接続 本機付属のサブウーファーはコンパクトで持ち運びに便利です。サブ ウーファーを本機の専用ジャックに接続するだけで、迫力ある重低 音がお楽しみいただけます。 付属のサブウーファーは本機のサブウーファー専用ジャック以 外に接続しないでください。サブウーファーまたは本機の故障 の原因となります。 24 ノートパソコン ユーザーマニュアル
Chapter 3: 3 使用の手引き
電源システム ACアダプターを使用する 本機のパワーシステムには、ACアダプターとバッテリーパワーシス テムの２つがあります。ACアダプターはAC電源をノートパソコンに 使うためにDC電源へ変換するものです。本機にはユニバーサルACDCアダプターが付属しているので、スイッチやコンバータを使わず に100V-120Vおよび220V-240Vの電源に接続することができます。 国によっては、変換アダプターを使用して、付属の電源コードを異な る規格に変更することが必要な場合もあります。通常、ホテルでは 異なる電源コードと電圧をサポートするユニバーサルコンセントを 備えていますが、付属のACアダプターを購入国以外で使う場合は、 コンセントの電圧について事前にご確認ください。 1 3 2 110V -2 20V モデルにより電源入力ジャックの位置は異なります。電源入力 ジャックの位置は、本マニュアルの「各部の名称と説明」セクシ ョンにてご確認ください。 市販品では多くの国と地域に対応しているノートパソコン用の トラベルキット（電源アダプター・モデムアダプター）なども販 売されています。 市販のトラベルキットに
本製品付属のACアダプター以外で本機に電力を供給しないで ください。また、付属のACアダプターと電源コードを他の製品 に使用しないでください。故障の原因となります。ACアダプター から煙が出たり焦げくさい臭いがした場合や、ACアダプターが 異常に熱くなった場合は修理をご依頼ください。故障したACア ダプターの使用はバッテリーパックと本機の破損の原因となり ます。 本製品には、地域によって２芯または３芯のプラグが添付され ています。３芯プラグの場合は、３芯用のコンセントまたは適 応するアダプターを使用して安全にお使いください。 使用中は高温になることがあります。身体に密着させて使用し ないでください。火傷の原因になります。 本機を使用しないときは、安全のためACアダプターと電源コー ドをコンセントから抜いてください。 ノートパソコン ユーザーマニュアル 27
バッテリーパックを使用する 本製品のバッテリーパックは取り外しが可能です。バッテリーパック は、電池をまとめて１つにしたもので、ACアダプターを使用しない 状態でも数時間電力を供給することが可能です。また、BIOSでのパ ワーマネジメント機能を利用してより長く電力を保つことができま す。 バッテリーパックの取り付けと取り外し 出荷時にバッテリーパックが取り付けられていない場合がありま す。取り付けられていない場合は、次の手順で取り付けてくださ 1 2 い。 本機の電源をONにしているときは、絶対にバッテリーパックを 取り外さないでください。データ消失、故障の原因となります。 バッテリーパックの取り付け方 1 28 2 ノートパソコン ユーザーマニュアル
バッテリーパックの取り外し方 1 2 バッテリーパックとACアダプターは、本機に付属のものを使用 してください。付属以外の製品を使用すると、故障の原因となる ことがあります。 2 1 バッテリーの取り扱い方 本機のバッテリーパックは、ほかの充電可能なバッテリーと同じく 消耗品です。寿命は温度や湿度、および本機の使い方によって異な ります。理想的なバッテリーの使用温度範囲は5℃〜35℃ですが、 本機の内部温度は外部温度より高くなることを考慮に入れてご使 用ください。 この範囲外の温度で使用すると、バッテリーは故障す る可能性があり、バッテリーの寿命は極端に短くなります。また、正 しく使った場合でも、バッテリーパックの稼働時間は次第に短くな ります。 危険ですので、バッテリーを火中に投じないでください。また回 路をショートさせたり、分解したりしないでください。衝撃によ り異常やダメージがバッテリーパックに発生した場合は本機の 電源を切り、弊社コールセンターにお問い合わせください。 ノートパソコン ユーザーマニュアル 29
電源をONにする システム構成を設定または修正するためにBIOS Setupを実行する 場合は、起動時にを押してBIOS Setupに入ります。を 押すと、利用可能なデバイスから選択して起動するための起動メニ ューが表示されます。 電源投入後、OSが起動するまでに画面が何度かちらつくことが あります。 これは本機のテストルーチンの一部で、ディスプレイ の故障ではありません。 内蔵記憶装置を守るために、電源が切れてから再度電源を入 れるまで５秒以上時間をおいてください。 本機の電源がONの状態で持ち運んだり、キャリーバッグの中 に入れたりしないでください。通気が悪くなり、故障の原因とな ります。 パワーオンセルフテスト （POST） 本機の電源をONにすると、パワーオンセルフテスト （POST） と呼ば れる一連のソフトウェア制御の診断テストが実行されます。POSTを 制御するソフトウェアは、 ノートパソコンアーキテクチャの固定部分 としてインストールされています。POSTには、本機のハードウェア 構成に関する記録が含まれており、システムの診断チェックに使用 されます。 この記録は、BIOS
S.M.A.R.T. S.M.A.R.T.
バッテリーの残量の確認 この機能ではバッテリー残量をパーセンテージで正確に表示し ます。バッテリー駆動時間は省電力機能をどのように使うか、また CPUやメモリー、ディスプレイパネルのサイズなどの仕様によって も異なります。 写真は参照用です。実際はシステムにより異なる場合があり ます。 バッテリー残量が少ないままパソコンを使い続けると、 コンピュ ーターはスリープ状態になります（Windows 初期設定値はSTR） 。 バッテリーアイコンを右クリック ACアダプター未接続時の バッテリーアイコン ACアダプター接続時の バッテリーアイコン Suspend-to-RAM（STR）状態でも一定の電力を消費するため、 バッテリー残量が少ないと長時間維持できません。 Suspend-to-Disk（STD）状態では消費電力は大幅に減ります が、 これも電源がOFFの状態とは異なるので、電源が完全にな くなるとコンピューターの電源は切れてしまいます（ACアダプ ターもバッテリーも取り外した場合など）。 32 ノートパソコン ユーザーマニュアル
バッテリーパックを充電する 外出先でノートパソコンを使用する前に、まずバッテリーパックを充 電する必要があります。ノートパソコンにACアダプターを接続する ことで充電は開始されます。新しいバッテリーパックを使用の際は、 バッテリーパックをフル充電してください。バッテリーパックを完全 に充電するのに、電源をOFFにしているときは2〜3時間かかり、ON にしているときはその倍の時間がかかります。バッテリーパックの充 電が完了すると、バッテリーの充電ランプがグリーンに点灯します。 バッテリーの充電は、バッテリー残量が95%以下になると始ま ります。 これはバッテリーが過度に充電されることを防ぐため で、バッテリーの寿命を延ばす効果があります。 気温が高すぎたり、電圧が高すぎるとバッテリーは充電されま せん。 バッテリーは放電状態のまま放置しないでください。また、充電 機能を維持するため、使用しないときは最低3ヶ月に1回充電す ることをお勧めします。 ノートパソコン ユーザーマニュアル 33
電源オプション 電源ボタンは、電源のON/OFFの切り替 えや、スリープモード/休止モードに切り 替える際に使用します。電源ボタンの動 作は「コントロールパネル」の「ハードウェ アとサウンド」にある「電源オプション」で カスタマイズすることができます。 「ユーザーの切り替え」や「再起動」など を実行する場合は、 「スタートメニュー」内の「シャットダウン」ボタ ンの右側にある「▶」をクリックします。 再起動 OSの設定を変更した後などは、システムを再起動するように求め られます。一部のインストールプログラムでは、再起動を促すダイ アログボックスが表示されます。システムを手動で再起動する場合 は、 「スタートメニュー」内の「シャットダウン」ボタンの右側にある 「▶」にカーソルを合わせ、表示された電源メニューの「再起動」を 選択します。 内蔵記憶装置の保護のため、電源をOFFにしてからもう１度電 源を入れるまで最低５秒待機してください。 34 ノートパソコン ユーザーマニュアル
緊急のシャットダウン ご使用のOSを適切に終了したり再起動したりできなくなった場合 は、以下の方法で本機をシャットダウンします。 • 電源ボタン を4秒以上押し続 け離します。 データ書き込み中に、シャットダウンを行わないでください。デ ータ消失の原因となります。 ノートパソコン ユーザーマニュアル 35
電源管理 本製品には各種省電力機能が搭載されており、バッテリーの寿命 を最大限に伸ばし、総所有コスト （TCO）の削減に有効です。BIOS Setupプログラムで、 これらの機能の一部が設定可能です。起動中 にキーを押してBIOS Setupプログラムに入り、 「Security」 タ ブより 「I/O Interface Security」を選択します。その中で使用しない Interface を [Lock] に設定することにより、指定した各デバイスへ の電力供給を停止させ、 より長いバッテリー駆動を可能とします。 ACPI 電源管理設定はOSを通して行えます。電源管理機能はコンポ ーネントを頻繁に低消費電力モードにする一方、システムの要求 に最大限対応可能で、可能な限り電力を節約できるように設計さ れています。 スリープと休止状態 電源管理設定はWindows の 「コントロールパネル」の「ハードウェア とサウンド」→「電源オプション」で行いま す。左メニューの各項目を選択すると、 「電源ボタンを押したときの動作」、 「スリープボタンを押したときの動作」、 「カバーを閉じたときの動作」がそれぞ
「休止状態」はSTD（Suspend to Disk） と同じで内蔵記憶装置に現 在のデータと状態を保存します。RAMを周期的にリフレッシュしな いため「スリープ」 よりも節電効果が高く、消費電力を大幅に抑えま す。ただし、LANやモデム等の一部の呼び起こし用のコンポーネン トに電力を供給するため、完全にOFFにはなりません。 ・操作方法： 「スタート」→「▶」→「休止状態」を選択 ・ 復帰方法：電源ボタンを押す （注：休止状態では電源インジケーターはOFF） 熱パワーコントロール 本製品は、3つの電源コントロールで熱を管理します。 これらの電源 コントロールは、ユーザー設定することはできません。次の温度は CPUではなく、ケースの温度を表しています。 • 温度が上限に達すると、 ファンがONになってアクティブ冷却を行い ます。 • 温度が上限を超えると、CPUは速度を落としてパッシブ冷却を行い ます。 • 温度が最大上限を超えると、 システムはシャットダウンして冷却を行 います。 ノートパソコン ユーザーマニュアル 37
キーボードを使用する ホットキー（特定モデルのみ） コマンドが表記されたキーについて説 明します。コマンドは、Function キー を押しながら、コマンドが表記され たキーを押して実行します。 各ホットキーの位置はモデルによって異なる場合があります が、機能は同じです。 “ZZ” アイコン（���� f��� 1） ：本機をスリープ状態にします。 Suspend-to-RAMまたはSuspend-to-Diskは電源管理 セットアップでのスリープボタンの設定により決定され ます。 ラジオタワー（���� f��� 2） ：オンスクリーンディスプレイ （OSD）機 能で内蔵無線LAN、またはWiMAX（特定モデルのみ）、 Bluetooth（特定モデルのみ）のON/OFFを切り替えま す。有効時は、対応する無線インジケーターが点灯しま す。無線LANまたはBluetoothを使用するにはWindows やソフトウェア設定が必要です。 キーボードライトダウンアイコン（f3） ：キーボードライト の明るさを下げます。 キーボードライトアップアイコン（f4） ：キーボードライト の明るさを上げます。 小
LCD/モニターアイコン（���� f��� 8） ：本機の液晶ディスプレイと 外部モニターを次のように切り替えます。 「液晶ディスプレイ」→「外部モニター」→ 「液晶＋外部モニター」 この機能は256色モードでは動作しません。 この機能を 使用する際はモニターの表示色をHigh Color（16ビッ ト）以上に設定してください。 注意：外部モニターは本機を起動する前に接続してくだ さい。 タッチパッドアイコン（������������� f������������ 9） （特定モデルのみ） ：タッチパッ ドのON/OFFを切り替えます。外付けのマウスを使用し ているときなどの誤動作を防ぎます。 スピーカーアイコン（����� f���� 10） ：スピーカーのON/OFFを切り 替えます。 スピーカーダウンアイコン（����� f���� 11） ：スピーカーのボリュー ムを下げます。 スピーカーアップアイコン（����� f���� 12） ：スピーカーのボリュー ムを上げます。 Splendid Video Intelligent Technology（+） ： 「Splendid Vid
ASUS Life Frame（+）(特定モデルのみ)： 「ASUS Life Frame」 ソフトウェア搭載モデルでは、 「ASUS Life Frame」を起動します。 特定のモデルでは、この機能はカメラを有効にしないと利用で きません。 Power4Gear Hybrid（+） ： Windows OS上でこのボタンを使用して各電力モードの 切り替えを行います。省電力モードはノートパソコンを 制御し、パフォーマンスを調整しバッテリー時間を最大 化します。ACアダプターの脱着に応じ、自動的に適切な モードに切り替えます。使用中のモードはオンスクリー ンディスプレイ （OSD）機能で確認することができます。 Fn+Enter（拡張キーボード搭載モデルのみ） ：計算機を 起動します。 このホットキーの機能が利用できるのは、 拡張キーボード側の「Enter」キーです。通常のキーボー ドの「Enter」キーはこの機能には対応していません。 （特定モデルのみ） Microsoft Windows キー キーボードには以下の説明のように、２つの特別なWindows™ キ
拡張キーボード（特定モデルのみ） 特定モデルのみの搭載です。数字入力キーとして使用すれば、頻繁 な数字入力が簡単にできます。 このキーボードには機能が２つあ り、機能の切り替えは キーで行います。カーソ ルキーとして使用すれば、ス プレッドシートまたはそれに 類似したアプリケーションに 数値データを入力するとき の操作性が上がります。 ノートパソコン ユーザーマニュアル 41
マルチメディアコントロールキー(特定モデルのみ) マルチメディアアプリケーションを操作する際に便利なキーです。 Windows Media Player 搭載PCでの各キーの機能は以下のとおり です。 キーの動作はノートパソコンのモデルにより異なる場合があり ます。 カーソルキーでマルチメディアコントロール操作を行う際は、 キーと矢印キーを組み合わせて使用します。 プレイ/ポーズ メディア停止中に押すと、メディアを再生します。 メディア再生中に押すと、メディアを一時停止します。 ストップ メディア再生中に押すと、再生を停止します。 スキップ（戻る） メディア再生中に押すと、ひとつ前のファイル（トラッ ク）を再生します。 スキップ（進む） メディア再生中に押すと、次のファイル（トラック）を再 生します。 42 ノートパソコン ユーザーマニュアル
ボタン、スイッチとステータスインジケーター ボタン、スイッチ 電源ボタン 電源ボタンは、電源のON/OFFの切り替えや、スリープモード/休 止モードに切り替える際に使用します。電源ボタンの動作は 「コントロールパネル」の「ハードウェアとサウンド」にある 「電源オプション」でカスタマイズすることができます。 ノートパソコン ユーザーマニュアル 43
ステータスインジケーター 電源インジケーター 点灯時は本機の電源はON、点滅時は本機はスリープモードに 入っています。消灯時は、本機がOFFまたは休止モードです。 バッテリー充電インジケーター（デュアルカラー） 44 バッテリー充電インジケーターは、次のようにバッテリーの充 電状態を示します。 グリーンON：バッテリーの充電レベルが95％から100％ （AC電源使用時） オレンジON：バッテリーの充電レベルが95％未満 （AC電源使用時） オレンジ点滅：バッテリー充電レベルが10％未満 （AC電源不使用時） OFF：バッテリーの充電レベルが10％から100％ （AC電源不使用時） ノートパソコン ユーザーマニュアル
ドライブアクティビティインジケーター 本機がハードディスクなどの１つまたは複数の記憶装置にア クセスしていることを示します。 ランプはアクセス時間に比例し て点滅します。 Bluetooth / 無線インジケーター 本機の内蔵BT機能（特定モデルのみ）が有効になっているとき に点灯します。本機の内蔵の無線LAN機能が有効になってい るときにも点灯します。 Caps Lockインジケーター 点灯時はCaps Lockが有効になっています。Caps Lockによっ て、大文字（例、ABC）を入力できるようになります。 Caps LockランプがOFFになっているとき、入力される文字は 小文字（例、abc）になります。 ノートパソコン ユーザーマニュアル 45
インスタントキーの使用 インスタントキーを押すだけで、設定したアプリケーションや機能 が起動します。 インスタントキーの設定は、1つのキーに対し1種類の機能しか 割り当てられません。設定後、機能の変更は可能です。 インスタントキーを初めて使用する インスタントキーを初めて押すと、専用設定画面が表示されます。 インスタントキーを初めて使用する 1.
2. 表示される画面で「セットアップ」をクリックし、セットアップを 開始します。 3.
インスタントキーには次のような設定が可能です。 機能 ボリュームフェーダー 説明 音量調節とミュートの切り替えを行います。 インスタントApp よく使用するアプリケーションなどを起動します。 インスタントウェブ お気に入りのサイトを起動します。 Splendid ディスプレイモードを6つのモードから選択すること ができます。 Video Magic Video Magicを起動します。動画などの再生や編集、 フォーマット変換ができます。 カウントダウンタイマー タイマーを設定し、スリープや休止状態への移行、 シャットダウンを行います。 タッチパッドロック タッチパッドの有効/無効を設定します。 この機能 は + キー操作と同様、 タッチパッドの有 効/無効を設定することができます。 48 ノートパソコン ユーザーマニュアル
機能 説明 ディスプレイ出力セレクター 画面表示をノートパソコン、外付けモニター、両者、 との間で切り替えます。 この機能は + キー操作と同様、画面の 表示を切り替えます。 ワイヤレス接続 Wi-Fi機能またはBluttooth機能(特定モデル のみ)の有効/無効を設定します。 この機能は + キー操作と同様、ワイヤレスLAN/ Bluetoothの有効/無効を設定することができます。 メディアコントロール Windows Media Centerを起動します。メディアの 再生中に押すと、一時停止/再生の切り替えを行い ます。 インスタントキーを約3秒間押し続けるとセットアップ画面が表 示されます。 ノートパソコン ユーザーマニュアル 49
ノートパソコン ユーザーマニュアル
4 Chapter 4: ノートパソコンを使用する
ポインティングデバイス タッチパッドはタッチパッド上の指の動きに反応し、 マウスと同等の 機能を提供するポインティングデバイスです。マウスと同様、カーソ ルの移動も可能です。 右クリックボタン (点線で囲まれた枠外） 左クリックボタン (点線で囲まれた枠内） タッチパッドの操作には、指以外は使用しないでください。 タッチパッドの表面を傷つける恐れがあります。 52 ノートパソコン ユーザーマニュアル
タッチパッドを使用する タッチパッドとボタンはマウスと同等の機能を提供するポインティン グデバイスです。指を使用した操作でポインターの移動や項目の選 択、クリック、画像の回転やズーム、リストのスクロールが可能です。 またウィンドウの切り替えなどもできます。 ポインターの移動 タッチパッド上をクリックまたはタップした後でそのまま画面上で指 をスライドすると、画面上のポインターを移動することができます。 水平にスライド 垂直にスライド 対角線上にスライド ノートパソコン ユーザーマニュアル 53
タッチパッドの使い方（図解） タップ：タッチパッド上でタップすると、画面上の項目の選択や項目 の起動ができます。 1度タップし項目を選択します。 2度タップし選択した項目を開 きます。 クリック：タッチ画面上をクリックすると、マウスの左右ボタンと同 等の操作をすることができます。 左クリック 項目を選択するには1度クリッ クし、開くにはダブルクリック します。 右クリック 1度クリックして項目を選択し、メ ニューオプションを参照します。 ドラッグとドロップ：タッチパッド上でドラッグとドロップを行うと、 画面上の項目を移動することができます。 ドロップ ドラッグ 2度タップして項目を選択し、そ 項目を移動したい場所まで移 のままタッチパッド上をスライド 動し、 タッチパッド上から指を離 させます。 します。 54 ノートパソコン ユーザーマニュアル
回転：タッチパッド上で2本の指をつまむような操作を行うと、画像 を時計回り・反時計回りに回転させることができます。 タッチパッド上で指2本で時計回りまたは反時計回りの円を描き、 画像を回転させます。 スクロール：タッチパッド上の2本の指でリストを水平・垂直にスラ イドすることができます。 ズーム：タッチパッド上で2本の指の操作で、選択した画像の表 示サイズを調節します。 2本の指先の間隔を広げる、 または狭めることでズームイン/ズ ームアウトが可能です。 ノートパソコン ユーザーマニュアル 55
指3本でのページ切り替え：3本の指先をタッチパッド上で上方向に スライドし、全てのアプリケーションを表示させ、左右にスライドす ることで、アプリケーションを選択することができます。下方向にス ライドするとデスクトップが表示されます。 タッチパッドのお手入れ タッチパッドは静電式です。適切に取り扱わないと故障する可能 性が非常に高くなります。次の注意事項を必ず守ってお使いくださ い。 • タッチパッドに埃、液体、油分を付着させない。 • 汚れた指、濡れた指で、 タッチパッドに触れない。 • タッチパッドやタッチパッドのボタンに物を置かない。 • 爪や硬い物等でタッチパッドを傷つけない。 タッチパッドは静電式です。表面を強くタップする必要はありま せん。強くタップしてもタッチパッドの感度は増しません。 タッ チパッドは軽い圧力にもっとも良く反応します。 56 ノートパソコン ユーザーマニュアル
タッチパッド自動無効機能 外付けUSBマウスを取り付けたときに、本機のタッチパッドを自動 的に無効にすることができます。 タッチパッドを無効にする 1. 「コントロールパネル」を開きます。アイコン表示を「大きい アイコン」にし、 「マウス」を選択します。 2. 「ELAN」 タブを選択します。 3. 「外部USBマウスが挿入されているときは無効にする」のチ ェックボックスをクリックします。 4.
記憶装置 文書や画像、その他のファイルなど、さまざまなデータを記憶装置 に書き込み/読み込みできます。 光学ドライブ（特定モデルのみ） 光学ディスクを入れる 1. ノートパソコンの電源をONにしたまま、 ドライブのイジェクト ボタンを押すとトレイが出てきます。 2.
3. ディスクの端を持ちディスクの印刷面を上に向けます。ディス ク中央部の両端がスピンドル（軸）にパチンと留まるまで押し ます。正しく取付けるとスピンドルはディスクより上に出ます。 4.
光学ディスクを取り外す トレイを外に出し、スピンドルからディスクの端を持ちそっと上に 持ち上げます。 緊急イジェクト 緊急イジェクトは光学ドライブにある穴の中にあり、電子イジェクト が利用できないときに使用します。電子イジェクトが使用できない 場合のみ使用してください。 アクティビティインジケーターを傷つけないよう注意してくださ い。 実際の位置はモデルごと に異なります。 60 ノートパソコン ユーザーマニュアル
光学ドライブを使用する 光ディスクと光学ドライブには精密部品が組み込まれているため、 注意して取り扱う必要があります。各ディスク製造元の安全に関す る指示に従ってください。 ドライブ内にディスクがなくても、 ドライブ名は表示されます。光デ ィスクを正しく挿入するとハードディスクドライブと同じようにデー タにアクセスすることができます。光ディスクはハードディスクドラ イブと異なり書き込みや変更が一切できません。R/RW対応ドライ ブではR/RWディスクへの書き込みや削除、編集が可能です。 光ディスクの印刷面によっては、光学ドライブが振動することがあ ります。振動を抑えるためには、平らな面でノートパソコンを使用 し光ディスクにラベルを貼らないようにしてください。 ムービー/オーディオディスクを再生する 光学ドライブはOSで標準サポートされているCD/DVDのコンテン ツをMedia playerで再生することができます。また、Blu-rayを再生 するにはBlu-ray対応光学ドライブとBlu-ray対応再生ソフトウェア がインストールされている必要があります。 光学ドライブについての詳しい説明は本マニュ
フラッシュメモリーカードリーダー デジタルカメラやMP3プレイヤー、携帯電話、PDAなどで使用可能 なフラッシュメモリーカードを使用するには通常、カードリーダーの 購入が必要ですが、本ノートパソコンにはカードリーダーが１基内蔵 されており、以下のフラッシュメモリーカードを読み取ることができ ます。内蔵のカードリーダーは便利であるだけでなく、高いバンド幅 のPCIバスを採用しているため、他の形式のカードリーダーより高速 で動作します。 フラッシュメモリーカードの互換性は、 ノートパソコンのモデル とフラッシュメモリーカードの仕様に左右されます。また、 フラ ッシュメモリーカードの仕様は常に変更されており、互換性も 予告なく変更されることがあります。 SD / MMC MS / MS Pro データが消失する恐れがありますので、データの読み込みやコ ピー、 フォーマット、削除などの処理中および処理直後は、カー ドを取り外さないでください。 データ消失を避けるために、 フラッシュメ モリーカードを取り外す際は、 タスクトレ イの「ハードウェアを安全に取り外してメデ ィアを取り出す」をご利用ください。 62
接続 ネットワーク接続 RJ-45のコネクターが両端に付いているケーブルを使用します。ケー ブルの一方をノートパソコン上のネットワークポートに、もう一方を モデム、ルーターの末端に繋ぎます。100BASE-TX/1000 BASE-Tの場 合は、カテゴリ5以上（カテゴリ3ではない）のネットワークケーブル とツイストペアケーブルが必要です。100/1000Mbpsのインターフェ イスで稼動する予定の場合は、100BASE-TXハブ/1000 BASE-Tハブ （BASE-T4ハブではない）に接続する必要があります。10BASE-Tの 場合はカテゴリ3、4、または5のツイストペアケーブルを使用します。 10/100 Mbps Full-Duplex（全二重通信）はこのノートパソコンでサ ポートされていますが、 「Duplex（二重）」を有効にしてスイッチング ハブに接続する必要があります。ソフトウェアの初期設定には最速 の設定が使用されています。 1000BASE-T（またはGigabit）は特定モデルのみでのサポートで す。 ノートパソコン ユーザーマニュアル 63
ツイストペアケーブル ノートパソコンをホスト（一般には、ハブまたはスイッチ）に接続す るために使用されるケーブルは、TPE（ツイストペアイーサネット） ケーブルと呼ばれています。エンドコネクターはRJ-45コネクターと 呼ばれ、RJ-11電話コネクターと互換性がありません。ハブを介さず に２台のコンピューターを接続する場合、クロスケーブルが必要で す（ファストイーサネットモデル）。ギガビットモデルはオートクロス オーバー機能に対応しています。 モデムまたはルーターとノートパソコンの内蔵イーサネットコント ローラーとを接続した例 モデム/ルーター LANケーブル 64 ノートパソコン ユーザーマニュアル
無線LAN接続 内蔵無線LANは、コンパクト設計の無線イーサネットアダプター です。無線LAN（WLAN）対応のIEEE 802.11b/g/nに対応し、周波数 2.4GHz、DSSS（Direct Sequence Spread Spectrum） とOFDM （Orthogonal Frequency Division Multiplexing）技術で高速デー タ通信を可能にしました。また、初期のIEEE802.
アドホックモード ノートパソコンを他の無線デバイスに接続することができます。アク セスポイントは不要です。 ノートパソコン デスクトップPC PDA インフラストラクチャモード ノートパソコンと他の無線デバイスをアクセスポイントで構築され た無線ネットワークに加えることができます。無線クライアント用に セントラルリンクを提供し、無線ネットワーク同士または有線ネット ワーク間のコミュニケーションが可能です。 ノートパソコン デスクトップPC アクセスポイント PDA 66 ノートパソコン ユーザーマニュアル
Windows 無線ネットワーク接続 ネットワークに接続する 1a. + を押し、無線LANを 1b. または、タスクトレイに表示されて いる「Wireless Console」アイコンを ON にしてください。 ダブルクリックし、WLANアイコンを クリックしてONにします。 2. タスクトレイに表示された ネットワークアイコンをクリックします。 3. 周囲で検出されたワイヤレスネット ワークの一覧が表示されます。 4. 接続するワイヤレスネットワークの 名前をクリックします。周囲のワイヤ レスネットワークを再検出するには 画面右上の矢印アイコンをクリック します。 ノートパソコン ユーザーマニュアル 5.
6. 接続するネットワークにセキュリテ ィキーが設定されている場合は、 セキュリティキーを入力し、 「OK」 をクリックします。 8. 「ホームネットワーク」を選択した場 合、ホームグループの共有する項目 の設定画面が表示されます。 ご利用 環境に応じて設定します。 この作業は キャンセルすることが可能です。 7. ワイヤレスネットワークの接続が 成功したら、ネットワークの場所 を選択します。 ご利用のネットワ ーク環境を選択しクリックします。 9.
Bluetooth 接続（特定モデルのみ） Bluetooth 技術により、Bluetooth を有効にしたデバイスを接続する 際、ケーブルが不要になります。Bluetooth 接続が可能なデバイスは、 ノートパソコン、デスクトップPC、携帯電話、PDA等があります。 お使いのノートパソコンに内蔵Bluetooth が搭載されていな い場合は、USBまたはPCカードBluetoothモジュールの接続が 必要です。 Bluetooth 対応携帯電話 携帯電話とBluetooth接続が可能です。機種により、電話帳や画像、 音声ファイル等の転送が可能です。 Bluetooth 対応コンピューター/PDA 他のPCやPDAに無線接続し、データや周辺機器、インターネット接 続の共有が可能です。また、Bluetooth 対応の無線キーボードやマ ウスも利用することができます。 ユーティリティを起動する このセットアップ方法はほとんどのBluetooth デバイスでご利用いた だけます。 1. 無線LANやBluetoothスイッチがあるモデルはスイッチをONにします。 （モデルにより異なります） 2a.
3a. タスクトレイにある 3b. または、「スタート」→ Bluetoothアイコンをクリックし 「コントロールパネル」→ 「デバイスの追加」をクリックし 「ハードウェアとサウンド」→ ます。 「Bluetoothデバイスの追加」 の順にクリックします。 4. 接続をするBluetoothデバイスを選 択し「次へ」をクリックします。この 時Bluetoothデバイスは、電源を入れ 接続（ペアリング）待機状態になっ ている事を確認してください。 70 5.
6. デバイスによりパスキーを接続 するBluetoothデバイス、また はPC側で入力する必要があり ます。 ※ パスキーは、パスコード、PINコ ード、PINナンバー、パスワード などとも表記される場合があり ます。 7.
USB Charger+（特定モデルのみ） 本機の電源がONでもOFFでも、Battery Charging Version 1.1 (BC 1.1) に準拠のUSBデバイスを マークのUSBポートで充電することができ ます。また、バッテリー残量によって、充電を停止することもできます。 ACアダプター使用時 本機にACアダプターが接続されているときは、USB Charger+ は マークのUSBポートで常に利用可能です。 ACアダプター未接続時 USB Charger+を有効にする 1. タスクトレイのUSB Charger+ アイ コンを右クリックし、 「設定」を選 択します。 2. 「バッテリー駆動時の USBCharger+ 機能を有効」をク リックします。 3. システム作動中、もしくは、スリー プ/休止状態/シャットダウン状態 でのQuick Charger の有効/無効 を設定をします。 4.
5 付録
OSとソフトウェア 本機には、Microsoft Windows OSが予めインストールされています。 ハードウェアとソフトウェアのサポートは、 プリインストールされてい るOSのみとなります。なお、サポート外のOSの安定性と互換性は保証 できません。 サポートするソフトウェア 特定モデルには、 ドライバー、アプリケーションをコンテンツに含む サポートディスクが付属しています。 ノートパソコンのハードウェア の特性を有効にし、機能を拡張し、管理を容易にします。また、OSで 提供していない機能を追加することもできます。サポートディスク 内のドライバー等の更新や交換が必要になった場合は、Webサイ トから個別のソフトウェアドライバーやユーティリティをダウンロー ドしてください。 サポートディスクには、OS用のドライバー、ユーティリティが含まれ ています。ただし、OS自体はサポートディスクには含まれていませ ん。出荷時にインストールされていないソフトウェアをインストール する際等にサポートディスクをご使用ください。 デバイスドライバーやユーティリティをインストールしないと動 作しないコンポーネントや機能もありま
システムBIOS設定 本マニュアルに記載の図や画面は参考用です。実際の画面はモ デルや地域により異なります。 Boot Device（起動デバイス） 1. 「Boot」画面で「Boot Option #1」を選択します。 Main Aptio Setup Utility - Copyright (C) 2011 American Megatrends, Inc. Advanced Chipset Boot Security Save & Exit Boot Configuration UEFI Boot Launch PXE OpROM [Enabled] [Disabled] Boot Boot Boot Boot [P0: WDC WD7500BPKT...] [P2: MATSHITABD-MLT...
Security Setting（セキュリティ設定） Main Aptio Setup Utility - Copyright (C) 2011 American Megatrends, Inc. Advanced Boot Security Save & Exit If ONLY the Administrator’s password is set, then this only limits access to Setup and is only asked for when entering Setup. If ONLY the user’s password is set, then this is a power on password and must be entered to boot or enter Setup. In Setup, the User will have Administrator rights.
I/O Interface Security（I/O インターフェースセキュリティ） Aptio Setup Utility - Copyright (C) 2011 American Megatrends, Inc. Security If Locked, 2nd SATA HDD will be disabled. I/O Interface Security LAN Network Interface Wireless Network Interface HD AUDIO Interface SATA ODD Interface USB Interface Security [UnLock] [UnLock] [UnLock] [UnLock] LAN Network Interface Lock UnLock : Select Screen : Select Item Enter: Select +/—: Change Opt. F1: General Help F9: Optimized Defaults F10: Save ESC: Exit Version 2.01.
USB Interface Security（USB インターフェースセキュリティ） Aptio Setup Utility - Copyright (C) 2011 American Megatrends, Inc. Security If Locked, all USB device will be disabled. USB Interface Security USB Interface [UnLock] External Ports BlueTooth CMOS Camera Card Reader [UnLock] [UnLock] [UnLock] [UnLock] USB Interface LocK UnLock : Select Screen : Select Item Enter: Select +/—: Change Opt. F1: General Help F9: Optimized Defaults F10: Save ESC: Exit Version 2.01.1208.
HDD Password（HDDパスワード） Main Aptio Setup Utility - Copyright (C) 2011 American Megatrends, Inc. Advanced Boot Security Save & Exit If ONLY the Administrator’s password is set, then this only limits access to Setup and is only asked for when entering Setup. If ONLY the user’s password is set, then this is a power on password and must be entered to boot or enter Setup. In Setup, the User will have Administrator rights.
Save Changes（変更を保存） 設定の変更を保存するには、BIOSから退出する際に変更を保存しま す。 初期設定値に戻すには、 「Restore Defaults」を選択します。初期設定 に戻した後は、BIOSから退出する際に変更を保存する必要があります。 Main Aptio Setup Utility - Copyright (C) 2011 American Megatrends, Inc. Advanced Chipset Boot Security Save & Exit Save Changes and Exit Discard Changes and Exit Exit system setup after saving the changes.
よく聞かれる問題と解決方法 ハードウェアの問題 - 光ディスク 光学ディスクドライブがディスクを読み/書き込みできない 1. BIOSを最新バージョンに更新してください。 2. BIOSを更新しても問題が解決しない場合は、ディスクを別のも のに取り替えてください。 3. 問題が解決しない場合は、弊社コールセンターまでご連絡くだ さい。 原因不明 - システムが不安定になる 休止状態から復帰できない 1. 購入後アップグレードしたパーツ（RAM、HDD、WLAN、BT、 SSD）があれば購入時の状態に戻してください。 2. パーツのアップグレードをしていない場合は、 システムの復元でシステムを以前の状態に復元します。 3. 問題が解決しない場合は、リカバリーパーティション/メディア でシステムを復元してください。 （注：リカバリーする前に、全てのデータを他のロケーション にバックアップしてください） リカバリーを行う前に全てのデータバックアップを他の場所に移 してください。 4.
ハードウェアの問題 - 内蔵型カメラ 内蔵型カメラが動作しない 1. デバイスマネージャーで問題を検証します。 2. Web カメラのドライバーを再インストールしてください。 3. 問題が解決しない場合は、BIOSを最新バージョンに更新しま す。 4. 問題が解決しない場合は弊社コールセンターまでご連絡くだ さい。 ハードウェアの問題 - バッテリー バッテリーのメンテナンス 1. 下のWeb サイトでノートパソコンの１年保証サービスの登録 手続きを行ってください。 http://member.asus.com/login.aspx?SLanguage=jp-jp 2. ACアダプター併用時でも、ノートパソコン使用中にバッテリー パックを取り外さないでください。電源が落ちることによりダ メージを受けるおそれがあります。ASUS のバッテリーパック には保護回路が組み込まれており、過充電を防止します。この ため、バッテリーパックはノートパソコンに取り付けたままで も、ダメージを受けません。 ハードウェアの問題 - 電源ON/OFF時のエラー 電源がONにできない チェック項目： 1.
解決方法： A. 原因はMB、HDD、またはNB：弊社コールセンターまでご 連絡ください。 B. 原因はOS：リカバリーパーティション/メディアでシステ ムを復元してください。 （注：リカバリーする前に、全てのデータを他のロケーシ ョンにバックアップしてください） リカバリーを行う前に全てのデータバックアップを他の場所に 移してください。 C. ACアダプターが原因：電源コードが正しく接続されてい るか確認してください。問題が解決しない場合は、弊社コ ールセンターにパーツ交換をご依頼ください。 D. バッテリーの問題：バッテリーと本体との接触部分をご確 認ください。問題が解決しない場合は、弊社コールセンタ ーに修理をご依頼ください。 ハードウェアの問題 - 無線LAN ノートパソコンに無線LANカードが装着されていることを確かめる 1. 「コントロールパ ネル」→「システムとセキュリティ」→ 「デバイスマネージャー」の「ネットワークアダプター」の項目 の下に無線LANカードが表示されていれば装着されています。 機械的な問題 - ファン/サーマル 冷却ファンが常にONで、温度も下がらない 1.
ウイルス防止のため、アンチウイルスソフトと、インターネット ファアイアーウォールをインストールしてからインターネットに 接続してください。 ソフトウェアの問題 - ASUS バンドルのソフトウェア ノートパソコンの電源を入れると、オープンポリシーファイルの エラーメッセージが表示される A. 「Power4 Gear」ユーティリティの最新のバージョンを再 インストールしてください。ASUSのWeb サイトからダウ ンロードすることができます。 原因不明 - ブルーのスクリーン上に白い文字が表 示される システムを起動すると、ブルーのスクリーン上に白い文字が表示 される 1. 購入後メモリーを追加した場合は、電源をOFFにし、追加した メモリーを取り外します。次に、電源をONにします。画面が正 常に表示されれば、追加したメモリーの互換性に問題があり ます。 2. ソフトウェアアプリケーションをアンインストールします。最近 インストールしたソフトウェアアプリケーションがある場合、 互換性に問題がある場合もあります。Windows セーフモード でアンインストールしてください。 3.
5. 問題が解決しない場合は、リカバリーしシステムを再インスト ールしてください。 リカバリーの前に、全てのデータを他のロケーションにバッ クアップしてください。 アンチウイルスソフトウェアとインターネット用ファイアウォ ールインストールする前に、インターネットに接続しないで ください。 ウイルス感染の原因となります。 6.
ソフトウェアの問題 - BIOS BIOSを更新する 1. ノートパソコンのモデルを正確に確認し、ASUSのWeb サイト からお使いのモデル用の最新のBIOSファイルをダウンロード し、 フラッシュメモリーに保存します。 （http://www.asus.co.jp） 2. ノートパソコンにフラッシュディスクドライブを接続し、 ノート パソコンの電源を入れます。 3. BIOS Setup Utility の「Advanced」画面を開き、 「Start Easy Flash」機能を使います。画面に表示される指示 に従ってBIOSの更新を行ってください。 Aptio Setup Utility - Copyright (C) 2011 American Megatrends, Inc.
システムリカバリー 内蔵記憶装置のリカバリーパーティションを使用する リカバリーパーティションには、工場出荷時にコンピュータにインスト ールされたOSイメージ及び 各ドライバ、各ユーティリティ 等が保存さ れています。リカバリーパーティションは優れたリカバリーソリューショ ンで、内蔵記憶装置が正常に動作していれば、ノートパソコンのシステ ムとソフトウェアを出荷時の状態に素早く復元します。この機能を使用 する前には必ずデータファイル（Outlook PST ファイルなど）をUSBフ ラッシュメモリーやネットワークドライブなどにコピーし、また各ユーザ ー設定（ネットワーク設定等）もバックアップしてください。 リカバリーパーティションについて リカバリーパーティションは 内蔵記憶装置上に確保されたスペース で、OSや各ドライバ、ユーティリティなどが工場出荷時の状態で保存 されています。 ディスク０に存在する無名のプラ イマリパーティションは削除しない でください。 リカバリーパーティショ ンは工場で作成され、一度削除す るとユーザーは復元することがで きません。 リカバリー中に問題が発 生した場合は、弊社コールセ
6. その後は画面上の指示に沿って、リカバリーを完了してください。 特定モデルには内蔵記憶装置が2本搭載されておりますが、 リ カバリーは内蔵記憶装置1（ディスク0）のパーティションに対し て実行されます。 ドライブレターはシステム構築時に自動で割 り当てられるため、 リカバリーを行った際は、 リカバリー前と比 べドライブレターが変更となる場合があります。 リカバリー完了のメッセージ、もしくはWindowsの初期セットアッ プ画面が表示されるまでは、何度か再起動が行われる場合もあ りますが、パソコンの操作は行わないで下さい。リカバリー中に 操作などを行った場合、リカバリーに失敗する場合があります。 ※リカバリー完了時の動作はモデルにより異なります。 最新のドライバとユーティリティはASUSのサイトをご覧くださ い。 （http://www.asus.co.
Windows®7リカバリーソフトウェア メディアを使用する リカバリーパーティションのリカバリーメディアを作成する 1. スタートメニューのASUSフォルダー内からAI Recoveryをクリックし起動 し、画面の指示に従い進みます。 2. 光学ドライブに書き込み可能 な空のメディアを入れ、 「開始」 をクリックします。 3.
作成したリカバリーメディアを使用してシステムリカバリーをする 1. 「AI Recovery Burner」を使用して作成されたリカバリーメディアの Disc-1を光学ドライブに入れます（ノートパソコンは電源ONの状態）。 2. ノートパソコンを再起動します。起動中BIOSのPOST時に を押 し、 ブートセレクトメニューを起動します。 3. カーソルキーで光学ドライブを選択し、 を押してリカバリー メディアからシステムを起動します。 4. 「Windows is loading files…」 と表示され、シークバーが端まで達す ると、 リカバリーシステムが起動します。 5. 「このイメージを復旧しますか？」とウィンドウが表示されるので、 「OK」をクリックします。 6. 「復旧作業を行いHDを上書きします。続行しますか？」 とウィンドウが 表示されるので、 「OK」をクリックします。 7. 復旧作業が開始されます。ディスクが自動的に排出され画面上に指示 が表示されたら次のディスクに入れ替え、 トレイを閉じます。 8.
光学ドライブ情報 Blu-rayディスク形式は、Windows Media Player ではサポートされ ていません。Blu-rayタイトルを表示するには、Blu-rayを再生するこ とができるBlu-rayムービー再生ソフトウェアと、Blu-rayディスクの 読み取りが可能なデバイスを使用する必要があります。Blu-rayドラ イブでは、多くの場合従来のCDとDVDディスクのどちらも使用する ことができます。 地域再生情報 Blu-ray/DVDムービータイトルの再生には、MPEGビデオの復号、デジ タルオーディオ、CSS保護されたコンテンツの復号化が含まれます。CSS （コピーガードと呼ばれることもある）は動画産業が採用したコンテン ツ保護計画の名称で、違法コピーを防ぐものです。 CSSライセンサに課された設計規則はたくさんありますが、もっと も適切な規則の一つは、地域化されたコンテンツに関する再生の 制限です。場所によって異なるムービーのリリースを円滑にするた めに、Blu-ray/DVDビデオタイトルは下の「地域定義」で定義された 特定の地域に対してリリースされています。著作権法は、全てのBl
地域定義（DVD） 地域1 カナダ、米国、米国の領土 地域2 日本、チェコ、エジプト、フィンランド、フランス、ドイツ、 ペルシア湾岸諸国、ハンガリー、アイスランド、イラン、イラク、 アイルランド、イタリア、オランダ、ノルウェー、ポーランド、ポルトガル、 サウジアラビア、スコットランド、南アフリカ、スペイン、スウェーデン、 スイス、シリア、トルコ、イギリス、ギリシア、前ユーゴスラビア共和国、 スロバキア 地域3 ビルマ、インドネシア、韓国、 マレーシア、フィリピン、シンガポール、 台湾、タイ、ベトナム 地域4 オーストラリア、西インド諸島（米国領土を除く）、中央アメリカ、 ニュージーランド、太平洋諸島、南アメリカ大陸 地域5 CIS、インド、パキスタン、その他のアフリカ諸国、ロシア、 朝鮮民主主義人民共和国 地域6 中国 地域定義（Blu-ray） 地域A 日本 、南北アメリカ諸国、台湾、香港、マカオ、韓国、 朝鮮民主主義人民共和国、東南アジア諸国とその領土 地域B ヨーロッパ諸国、アフリカ諸国、中近東諸国とその領土、 オーストラリア、ニュージーランド 地域C 中央・南アジア諸国、東ヨーロッパ諸国とその領土
内蔵モデムの適応規格 （規格/プロトコルなど原文掲載） The Notebook PC with internal modem model complies with JATE (Japan), FCC (US, Canada, Korea, Taiwan), and CTR21. The internal modem has been approved in accordance with Council Decision 98/482/EC for pan-European single terminal connection to the public switched telephone network (PSTN).
Network Compatibility Declaration Statement to be made by the manufacturer to the user: “This declaration will indicate the networks with which the equipment is designed to work and any notified networks with which the equipment may have inter-working difficulties. The manufacturer shall also associate a statement to make it clear where network compatibility is dependent on physical and software switch settings.
This table shows the countries currently under the CTR21 standard.
This information was copied from CETECOM and is supplied without liability. For updates to this table, you may visit http:// www.cetecom.de/technologies/ctr_21.html 1 National requirements will apply only if the equipment may use pulse dialling (manufacturers may state in the user guide that the equipment is only intended to support DTMF signalling, which would make any additional testing superfluous). In The Netherlands additional testing is required for series connection and caller ID facilities.
Declarations and Safety Statements（原文） Federal Communications Commission Statement This device complies with FCC Rules Part 15. Operation is subject to the following two conditions: • • This device may not cause harmful interference. This device must accept any interference received, including interference that may cause undesired operation.
(Reprinted from the Code of Federal Regulations #47, part 15.193, 1993. Washington DC: Office of the Federal Register, National Archives and Records Administration, U.S. Government Printing Office.) FCC Radio Frequency (RF) Exposure Caution Statement Any changes or modifications not expressly approved by the party responsible for compliance could void the user’ s authority to operate this equipment. “The manufacture declares that this device is limited to Channels 1 through 11 in the 2.
CE Marking CE marking for devices without wireless LAN/Bluetooth The shipped version of this device complies with the requirements of the EEC directives 2004/108/EC “Electromagnetic compatibility” and 2006/95/EC “Low voltage directive”. CE marking for devices with wireless LAN/ Bluetooth This equipment complies with the requirements of Directive 1999/5/EC of the European Parliament and Commission from 9 March, 1999 governing Radio and Telecommunications Equipment and mutual recognition of conformity.
Wireless Operation Channel for Different Domains N. America 2.412-2.462 GHz Ch01 through CH11 Japan 2.412-2.484 GHz Ch01 through Ch14 Europe ETSI 2.412-2.472 GHz Ch01 through Ch13 France Restricted Wireless Frequency Bands Some areas of France have a restricted frequency band. The worst case maximum authorized power indoors are: • • 10mW for the entire 2.4 GHz band (2400 MHz–2483.5 MHz) 100mW for frequencies between 2446.5 MHz and 2483.
60 63 66 68 71 82 88 90 Oise Puy du Dôme Pyrénées Orientales Haut Rhin Saône et Loire Tarn et Garonne Vosges Territoire de Belfort 61 64 67 70 75 84 89 94 Orne Pyrénées Atlantique Bas Rhin Haute Saône Paris Vaucluse Yonne Val de Marne This requirement is likely to change over time, allowing you to use your wireless LAN card in more areas within France. Please check with ART for the latest information (www.arcep.
UL Safety Notices Required for UL 1459 covering telecommunications (telephone) equipment intended to be electrically connected to a telecommunication network that has an operating voltage to ground that does not exceed 200V peak, 300V peak-to-peak, and 105V rms, and installed or used in accordance with the National Electrical Code (NFPA 70).
Power Safety Requirement Products with electrical current ratings up to 6A and weighing more than 3Kg must use approved power cords greater than or equal to: H05VV-F, 3G, 0.75mm2 or H05VV-F, 2G, 0.75mm2. TV Tuner Notices Note to CATV System Installer—Cable distribution system should be grounded (earthed) in accordance with ANSI/NFPA 70, the National Electrical Code (NEC), in particular Section 820.
Nordic Lithium Cautions（�������������� リチウムバッテリーについて� ） CAUTION! Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer’s instructions. (English) ATTENZIONE! Rischio di esplosione della batteria se sostituita in modo errato. Sostituire la batteria con un una di tipo uguale o equivalente consigliata dalla fabbrica. Non disperdere le batterie nell’ambiente.
Optical Drive Safety Information Laser Safety Information Internal or external optical drives sold with this Notebook PC contains a CLASS 1 LASER PRODUCT. WARNING! Making adjustments or performing procedures other than those specified in the user’s manual may result in hazardous laser exposure. Do not attempt to disassemble the optical drive. For your safety, have the optical drive serviced only by an authorized service provider. Service warning label CAUTION! INVISIBLE LASER RADIATION WHEN OPEN.
Macrovision Corporation Product Notice This product incorporates copyright protection technology that is protected by method claims of certain U.S.A. patents and other intellectual property rights owned by Macrovision Corporation and other rights owners. Use of this copyright protection technology must be authorized by Macrovision Corporation, and is intended for home and other limited viewing uses only unless otherwise authorized by Macrovision Corporation .
CTR 21 Approval（モデム内蔵型ノートパソコン） Danish Dutch English Finnish French German Greek Italian Portuguese ノートパソコン ユーザーマニュアル 107
Spanish Swedish Japanese 本装置は、第二種情報装置（住宅地域またはその隣接した地域において 使用されるべき情報装置）で住宅地域での電波障害防止を目的とした情 報処理装置等電波障害自主規制協議会(VCCI)基準に適合しております。 しかし、本装置をラジオ、テレビジョン受信機に、近接してご使用にな ると、受信障害の原因となることがあります。本書の説明にしたがって 正しい取り扱いをしてください。 本製品を日本で使用する場合は必ず日本国モードでご使用ください。他 国のモードをご使用になると電気通信事業法 (技術基準) に違反す行為と なります。なお、ご購入時は初期値が日本国モードとなっておりますの で、そのままご利用ください。 108 ノートパソコン ユーザーマニュアル
European Union Eco-label This Notebook PC has been awarded the EU Flower label, which means that this product has the following characteristics: 1. Decreased energy consumption during use and stand-by modes. 2. Limited use of toxic heavy metals. 3. Limited use of substances harmful to the environment and health. 4. Reduction of the use of natural resources by encouraging recycling. 5.
回収とリサイクルについて 使用済みのコンピューター、ノートパソコン等の電子機器には、環境に 悪影響を与える有害物質が含まれており、通常のゴミとして廃棄する ことはできません。リサイクルによって、使用済みの製品に使用されて いる金属部品、プラスチック部品、各コンポーネントは粉砕され新しい 製品に再使用されます。また、その他のコンポーネントや部品、物質も 正しく処分・処理されることで、有害物質の拡散の防止となり、環境を 保護することに繋がります。 110 ノートパソコン ユーザーマニュアル
Copyright について バックアップの目的で利用する場合を除き、本書に記載されているハ ードウェア・ソフトウェアを含む、全ての内容は、ASUSTeK Computer Inc.
責任制限 この責任制限はASUSの、或は他の責任の不履行により、ユーザーが ASUSから損害賠償を受ける権利が生じた場合に発生します。 このようなケースが発生した場合は、ユーザーのASUSに損害賠償を請 求する権利の有無にかかわらず、ASUSは肉体的損害（死亡したケース を含む）と不動産及び有形動産への損害のみに賠償責任を負います。 或は、それぞれの製品の記載された協定価格を限度とし、 「Warranty Statement」のもとに生じる法的義務の不作為または不履行に起因す るいかなる実害と直接的な被害のみに対して賠償責任を負います。 ASUSは「Warranty Statement」に基づき、不法行為または侵害行為が 発生した場合と、契約に基づく損失や損害が生じた場合及びその主張 に対してのみ賠償し、責任を負います。 この責任制限は、ASUSの供給者または販売代理店にも適用されます。 賠償の際は、ASUSとその供給者及び購入した販売代理店を一集合体 としてその限度額を定めており、その限度額に応じた賠償が行われま す。 以下のケースに対しては、ASUSとその供給者及び販売代理店がその 可能性を指摘されてい
