Operating Instructions and Installation Instructions
Table Of Contents
- Titel
- Rechtliche Hinweise
- Inhalt
- Konventionen im Handbuch
- 1 Das ist BlueFRITZ! DSL Set
- 2 Inbetriebnahme von BlueFRITZ! DSL Set
- 2.1 Aufstellen von BlueFRITZ! AP-DSL
- 2.2 Anschluss von BlueFRITZ! AP-DSL an DSL, ISDN und Stromversorgung
- 2.3 Anschluss von BlueFRITZ! AP-DSL über eine Bluetooth-Verbindung an den Computer
- 2.4 Installation des Anwendungspro gramms BlueFRITZ!
- 2.5 Anschluss von BlueFRITZ! AP-DSL über ein USB-Kabel an Ihren Computer
- 2.6 Installation der DSL-Software FRITZ!DSL
- 2.7 Installation der Kommunikationssoft ware FRITZ!
- 2.8 Installation des AVM ISDN CAPI Port-Treibers
- 2.9 Installation des Konfigurationspro gramms FRITZ!X
- 3 Ins Internet mit BlueFRITZ! DSL Set
- 4 FRITZ! - Die Software für Internet und ISDN
- 5 Computer mit BlueFRITZ! DSL Set vernetzen
- 6 Informationen, Updates und Support
- Index
- CE-Konformitätserklärung
- Bohrschablone
Anschluss von BlueFRITZ! AP-DSL an DSL, ISDN und Stromversorgung
BlueFRITZ! DSL Set – 2 Inbetriebnahme von BlueFRITZ! DSL Set 9
2.2 Anschluss von BlueFRITZ! AP-DSL an
DSL, ISDN und Stromversorgung
Führen Sie die folgenden Schritte aus:

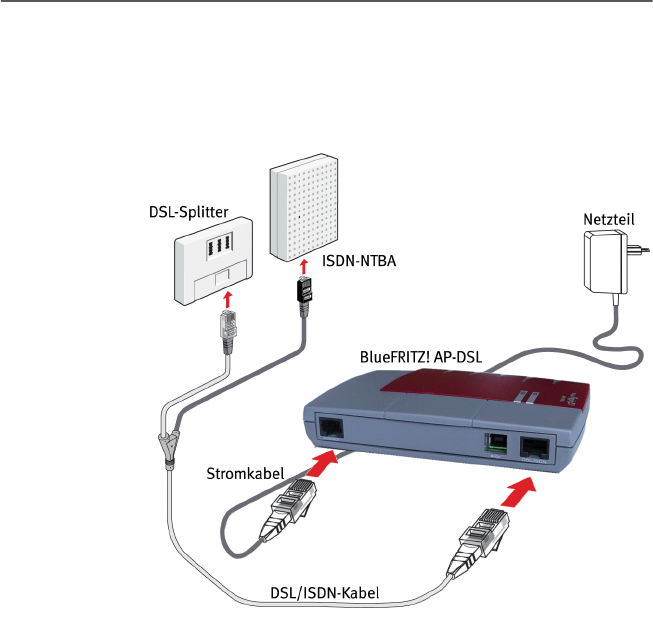

Übersicht: BlueFRITZ! AP-DSL am DSL, ISDN und an der Stromver-
sorgung
1. Verbinden Sie BlueFRITZ! AP-DSL mit dem DSL- und dem
ISDN-Anschluss. Nehmen Sie dafür das DSL/ISDN-Ka-
bel zur Hand.
2. Schließen Sie das längere Kabelende des DSL/ISDN-Ka-
bels an die mit „DSL/ISDN“ beschriftete Buchse auf der
Buchsenleiste von BlueFRITZ! AP-DSL an.
3. Schließen Sie das kürzere Kabelende mit dem grauen
Stecker an der mit „DSL“ beschrifteten Buchse Ihres
DSL-Splitters an. Schließen Sie anschließend das Ka-
belende mit dem schwarzen Stecker an einer An-
schlussbuchse des ISDN-NTBAs an.
