Temperatur-Modul
mit Spannungsausgang und I²C-Bus
Beschreibung
Typische Anwendungsgebiete
• Industrielle Messtechnik
• Gebäudeautomatisierung
• Lüftungs- und Klimatechnik
• Automotive, weiße Ware
• OEM-Produkte
Leistungsmerkmale
• Für Pt1000 Sensorelemente
• Temperaturmessung je nach Typ:
–32...+96 °C, -32...+224 °C, -32...+480 °C
• Digitale I²C-Schnittstelle, zusätzlich
Spannungsausgang 0...5 V
• Kalibriert und einsatzbereit
• Miniaturisierte Abmessungen
• Betriebsspannungsbereich 6...24 V DC
• Optimales Preis-Leistungsverhältnis
Eigenschaften
Die Temperatur ist eine der am häugsten gemessenen physikali-
schen Größen. Für preissensitive Massenanwendungen sind bei-
spielsweise voll integrierte Halbleitersensoren verfügbar, die jedoch
vom Temperaturbereich her eingeschränkt auf ca. –50...+150 °C
sind. Im industriellen Bereich sind Platin Temperatursensoren weit ver-
breitet, die einen großen Messbereich von –100...+500 °C bieten, aber
aufwendiger auszuwerten sind, da das nichtlineare Verhalten des PTC
korrigiert werden muss. Unser innovatives Temperatur-Sensormodul mit
ASIC vereint beide Welten: Als Sensor wird ein hochwertiger Platinwider
-
stand eingesetzt. Der ASIC als Subsystem mit exibler Signalverarbei-
tung übernimmt die Erfassung, die Linearisierung und die Kalibrierung des
Sensor-Rohwerts bis zum fertig aufbereiteten Ausgangssignal, das als bi
-
närer Wert über den I²C-Bus oder alternativ als Spannungssignal 0...5 V
bereitgestellt wird. Die Module bieten ein optimales Preis-Leistungsver-
hältnis. Der Platin-Temperatursensor ist austauschbar, garantiert eine
hohe Messgenauigkeit, Driftstabilität und Umweltresistenz sowie eine
hervorragende Langzeitstabilität. Der ASIC stellt den Temperatur-Mess
-
wert als kalibrierte Größe über die entsprechende analoge oder digitale
Schnittstelle mit hoher Auösung bereit, was die einfache Integration in
kundenspezische Produkte ermöglicht. Das kalibrierte, standardisierte
Ausgangssignal garantiert einfachste Integration des Sub-Systems in
der Entwicklungsphase und ermöglicht kürzeste Time-to-Market Pro
-
duktentwicklungen.

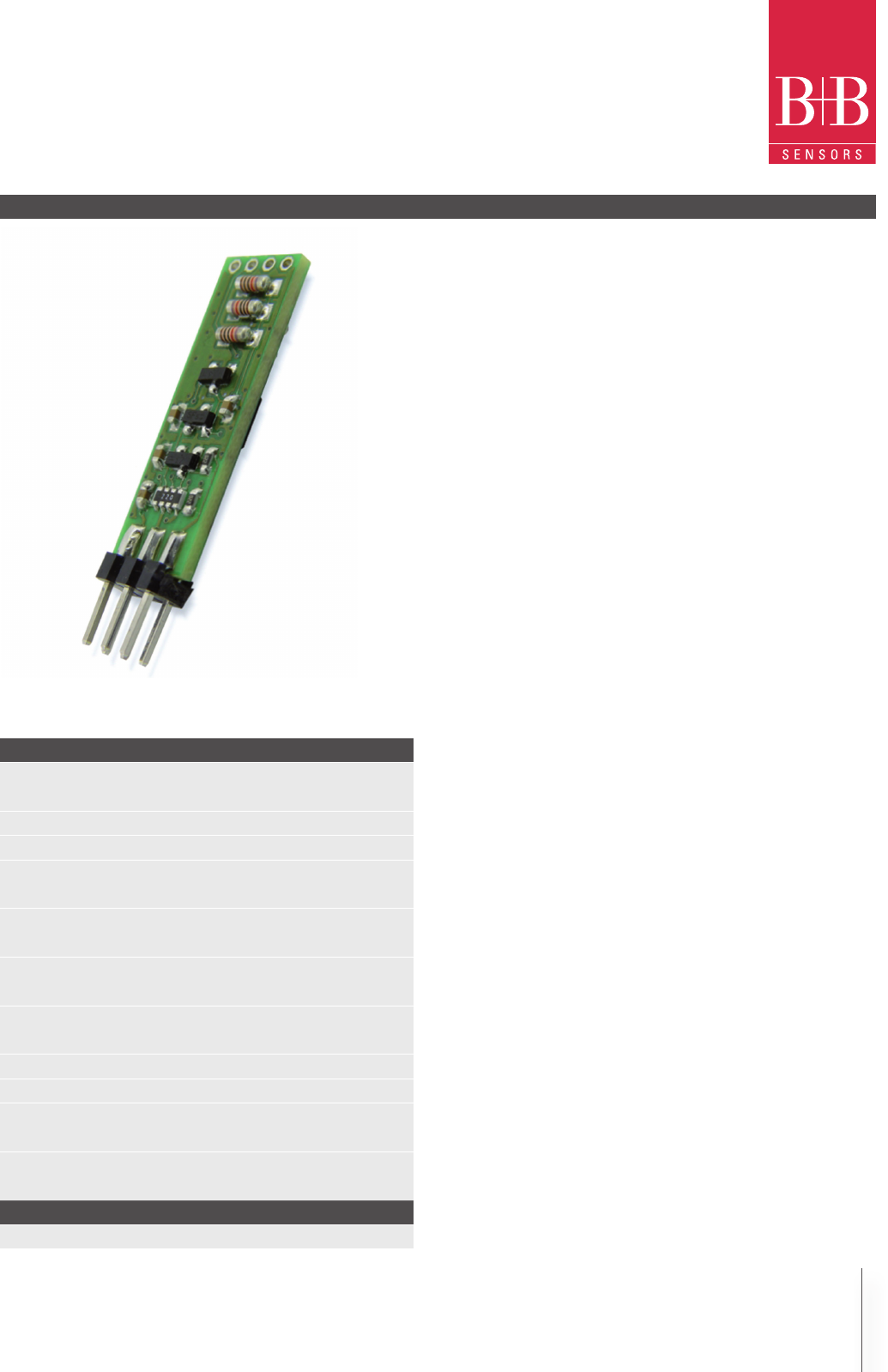

Temperatur–Modul TEMOD-I²C
Temperatursensor
Pt1000,
Zweileiteranschluss
Messbereich
Siehe Tabelle
Messgenauigkeit
Siehe Tabelle
Auösung
I²C Bus: 14 bit
Analogausgang 11 bit
Temperatur Einsatzbereich
-20...+90 °C
an der Elektronik
Schnittstellen
I²C-Bus und
Spannungsausgang 0...5 V
Abmessungen
ca. 9 x 37 mm,
siehe Maßzeichnung
Betriebsspannung 6...24 V DC
Stromaufnahme < 3 mA
Gehäuse
ungehäustes Modul,
Gehäuse optional
Anschlüsse
6-polige Stiftleiste,
Anschlusskabel optional
Artikel Art.Nr.:
Temperatur–Modul TEMOD-I²C
Technische Daten
