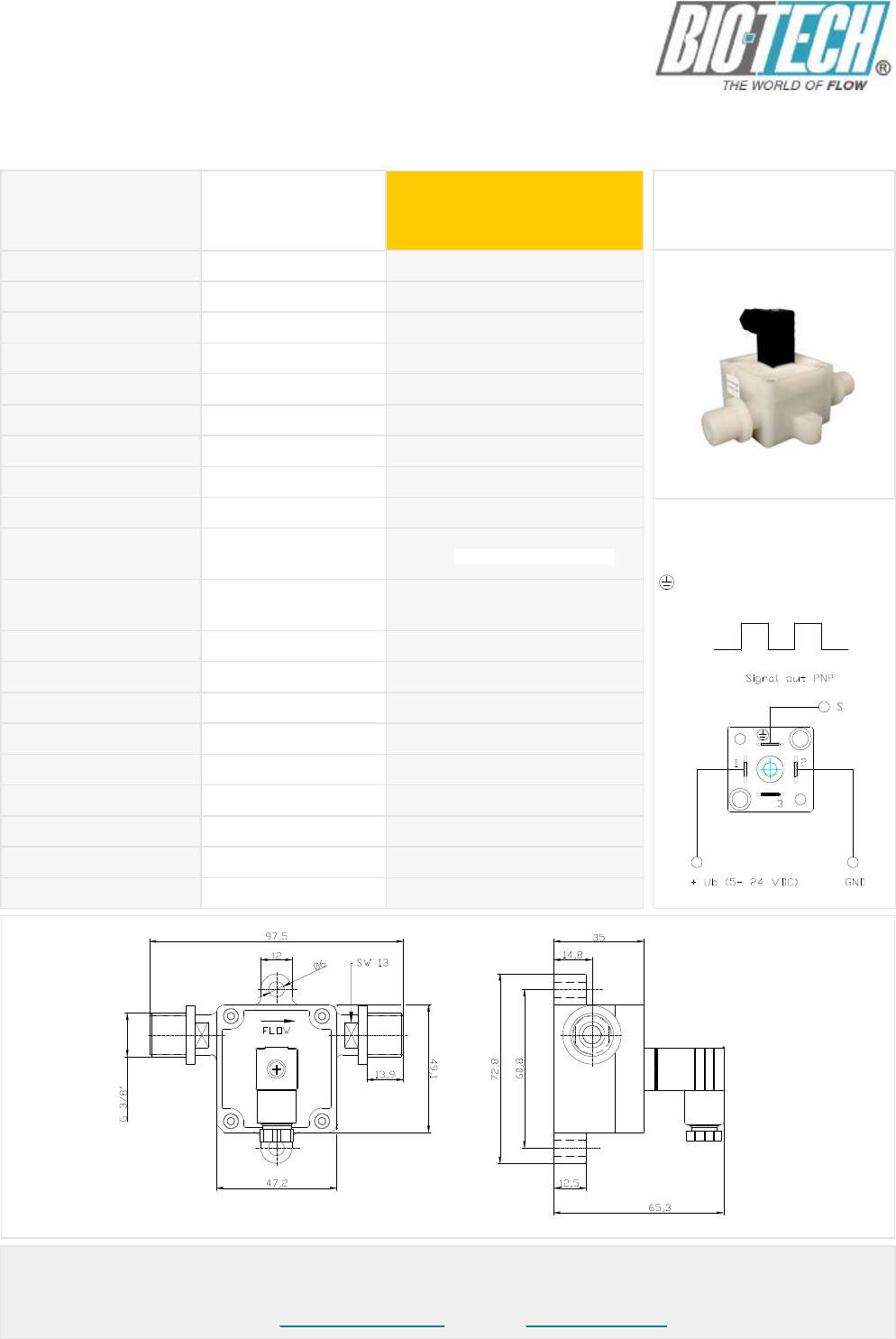

Datasheet

Abtastsystem
Kleinmengen Durchflussmesser
Low-flow Flowmeter
150162-DFM-POM.doc Technische Änderungen vorbehalten Stand 7.2011 We reserve the right to make technical changes without notice.
B.I.O-TECH e.K. | Zeitlarner Str. 32 | 94474 Vilshofen | Germany
Tel: [phone] | Fax: [phone]
E-Mail: [e-mail] | Internet: www.btflowmeter.com
Messprinzip
Ausgangssignal
Durchflussrichtung
Durchflu
ss
bereich
Düse
Impulszahl
/ Liter
Viskosität der Medien v
Messgenauigkeit
(v = 1 mPas)
Wiederholgenauigkeit
Betriebs/ Berstdruck
Betriebstemperatur
Einbaulage
Anschluss
Material / Rotor / O
-
Ring
Achse / Lagerung
Spannungsversorgung
Strombelastung
I
max.
Gebergewicht
Abmessung
in mm
M
easurement
principle
Sensing principle
Output
: square
wave
Flow direction
Flow range LPM
Nozzle
Pulses output/ Litre
Viscosity v
A
ccuracy
(v = 1
mPas)
Repeatability of
frequency response
Continuous-/ Burst in
pressure
Running temperature
Installation position
Port Connection
M
aterials
/ Rotor/ Gasket
Axle/ Bearing
Voltage supply
Output current I
max.
Weight
Dimensions in mm
Technische Daten
Technical
specification
Serie: DFM-POM
Art.-Nr: 150162
Anwendung: Wasser, Diesel, Benzin und
sonstige chemisch nicht aggressive Medien.
Application: Water, Diesel, fuell and
other non aggressive liquids.
Turbine
Hall Sensor, Hall effect, non-contacting
PNP u. NPN (komplementäre Endstufe)
in Pfeilrichtung / at arrow direction
0,5 – 16,0 L/ min. (H2O bei / at 22°C)
D= 7,0 mm
150 Imp./ L bei Wasser 20 °C
0,5 …20 mPas
+/- 2% bei gleichen Betriebsbedingungen
+- 0,5 % (bei gleichen Betriebsbedingungen
+- 0,5 % (at the same operating conditions)
0,7- 10 / 20 bar (bei/ at 22°C)
- 10°C …+ 80 °C
beliebig / any
2 x G 3/8“ AG/ male thread BSP
POM, Rotor= POM, O-RING: FKM
V4A, (316) / Lager = POM
5- 24
max.
VDC
13 mA
max.
135 Gramm
s. Zeichnung / see drawing
Steckerbelegung /
Electrical connection
PIN 1: +4,5 to 24 VDC
PIN 2: GND (0V)
- Masse-PIN: Signal
