Data Sheet

Produktdatenblatt
Miniatur Steckverbinder
Bezeichnung M16 IP67 Flanschdose, Polzahl: 8 DIN, nicht schirmbar, löten, IP68, UL, AISG konform
Produktgruppe M16 IP67 Serie 723
Bestellnummer 09 0174 80 08

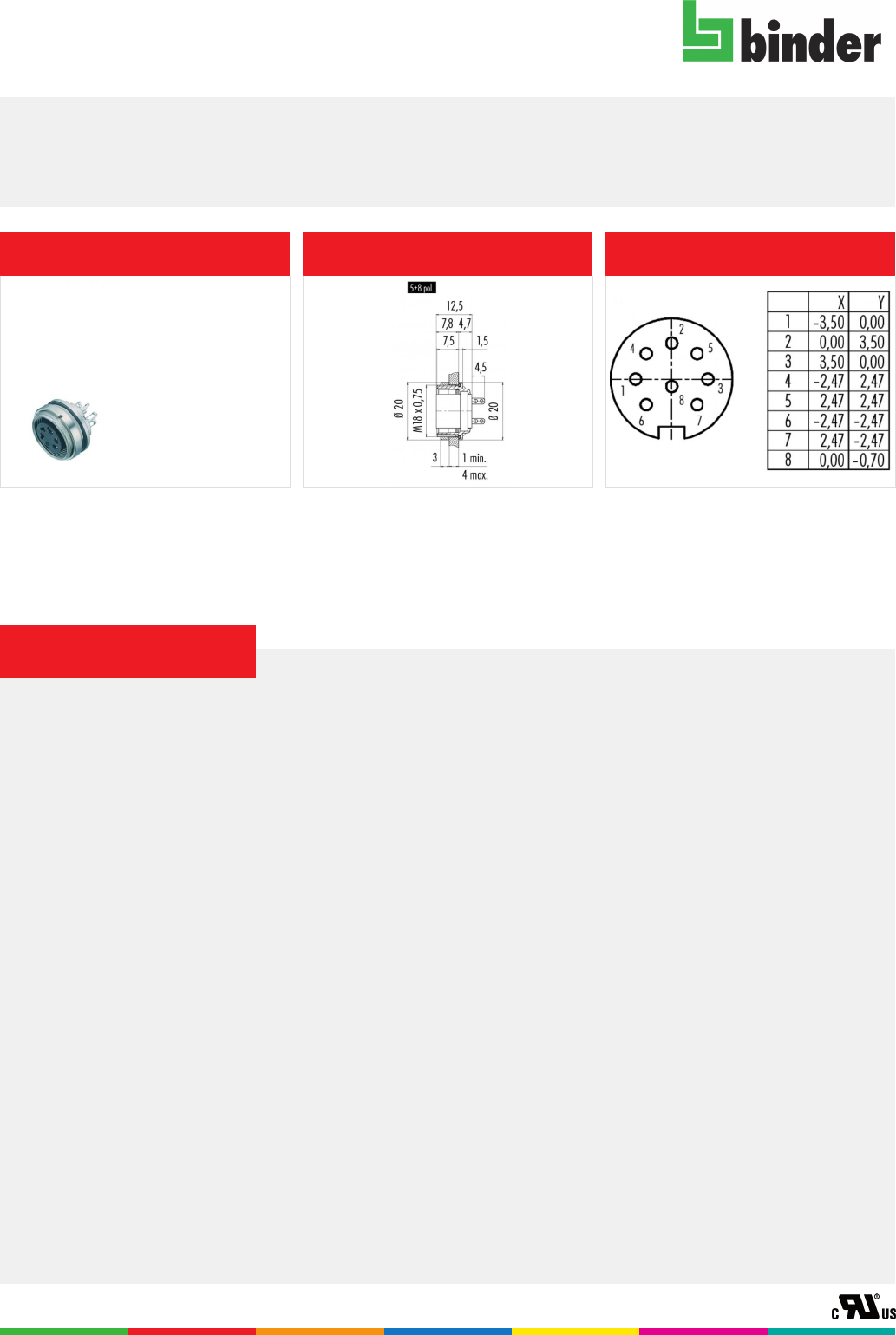

Abbildung Maßzeichnung Polbild
Die Montageanleitung finden Sie auf der nachfolgenden Seite.
Technische Daten
Allgemeine Kennwerte
Steckverbinder-Bauform Flanschdose
Steckverbinder Verriegelung schrauben
Anschlussart löten
Anschlußquerschnitt (mm) 0.75 mm²
Anschlußquerschnitt (AWG) 18
Obere Grenztemperatur 95 °C
Untere Grenztemperatur – 40 °C
Zolltarifnummer 85369010
Verpackungseinheit 20
Kabeldaten
Zulassung UL
Zulassung 2 AISG konform
Elektrische Kennwerte
Bemessungsstrom (40°C) 5 A
Bemessungsspannung 60 V
Bemessungs-Stoßspannung 500 V
Verschmutzungsgrad 1
Überspannungskategorie I
Isolierstoffgruppe III
Isolationswiderstand ≥ 10¹⁰ Ω
EMV-Tauglichkeit nicht schirmbar
Schutzart IP68
IP67
Schutzart 2 IP67
Mechanische Lebensdauer > 500 Steckzyklen
Werkstoffe
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Ag (Silber)
Material Kontaktkörper PBT (UL94 V-0)
Material Gehäuse Zinkdruckguss vernickelt
Ausdruck vom 20.01.2020 - Seite 1 von 3
