Produktdatenblatt
Power Steckverbinder
Bezeichnung RD30 Winkeldose, Polzahl: 12+PE, 10.0 - 12.0 mm, nicht schirmbar, löten, IP65
Produktgruppe RD30 Serie 694
Bestellnummer 99 0718 70 13

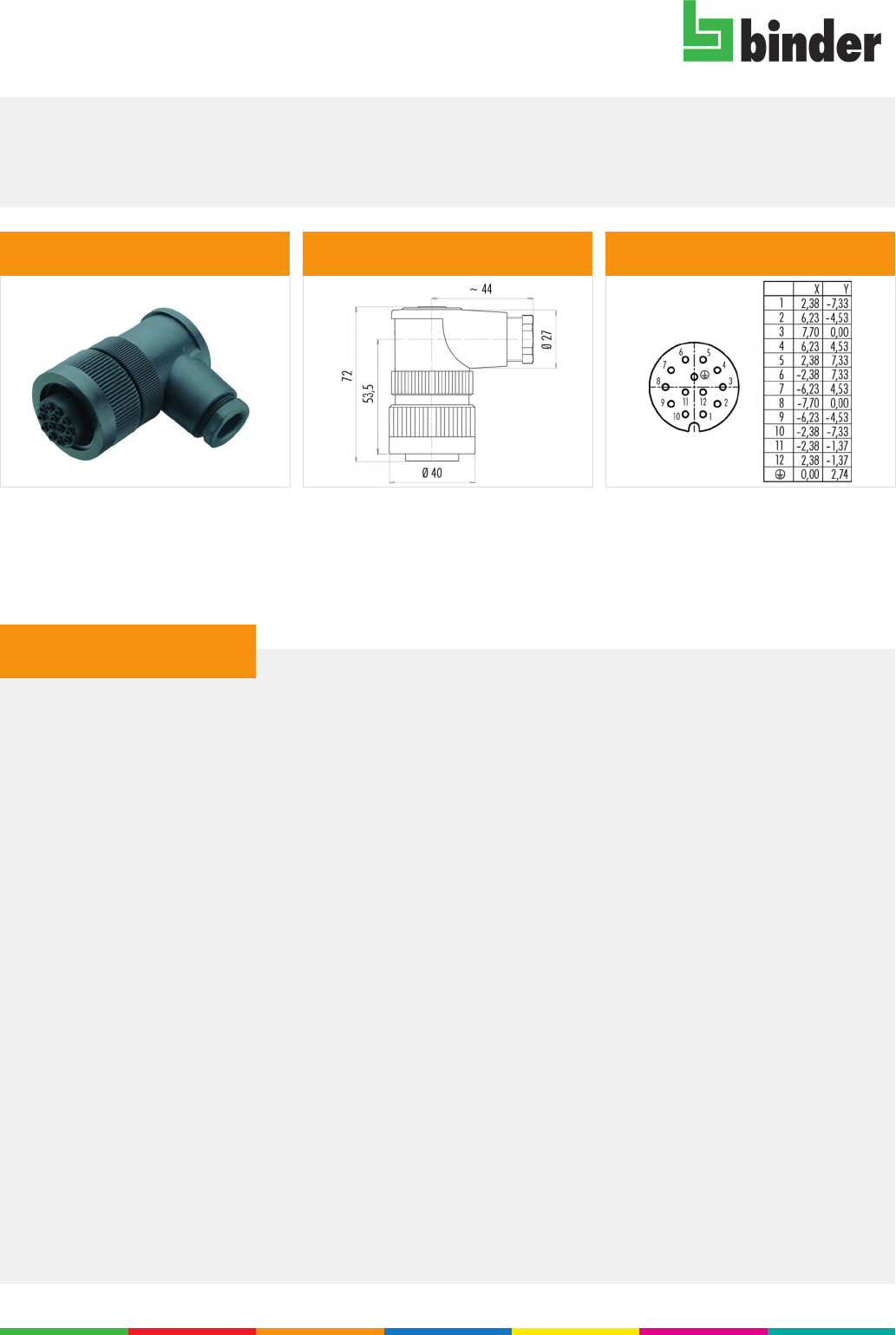

Abbildung Maßzeichnung Polbild
Die Montageanleitung finden Sie auf der nachfolgenden Seite.
Technische Daten
Allgemeine Kennwerte
Steckverbinder-Bauform Winkeldose
Steckverbinder Verriegelung schrauben
Anschlussart löten
Anschlußquerschnitt (mm) 1.00 mm²
Anschlußquerschnitt (AWG) 17
Kabeldurchlass 10.0 - 12.0 mm
Obere Grenztemperatur 100 °C
Untere Grenztemperatur – 40 °C
Zolltarifnummer 85369010
Verpackungseinheit 10
Elektrische Kennwerte
Bemessungsstrom (40°C) 6 A
Bemessungsspannung 250 V
Bemessungs-Stoßspannung 4000 V
Verschmutzungsgrad 3
Überspannungskategorie III
Isolierstoffgruppe III
Isolationswiderstand ≥ 10¹⁰ Ω
EMV-Tauglichkeit nicht schirmbar
Schutzart IP65
Mechanische Lebensdauer > 500 Steckzyklen
Werkstoffe
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Ag (Silber)
Material Kontaktkörper PA (UL94 HB)
Material Gehäuse PA
Ausdruck vom 20.01.2020 - Seite 1 von 3
