ДВИГАТЕЛЬ <4G6 > - Ремень привода ГРМ
11A-28

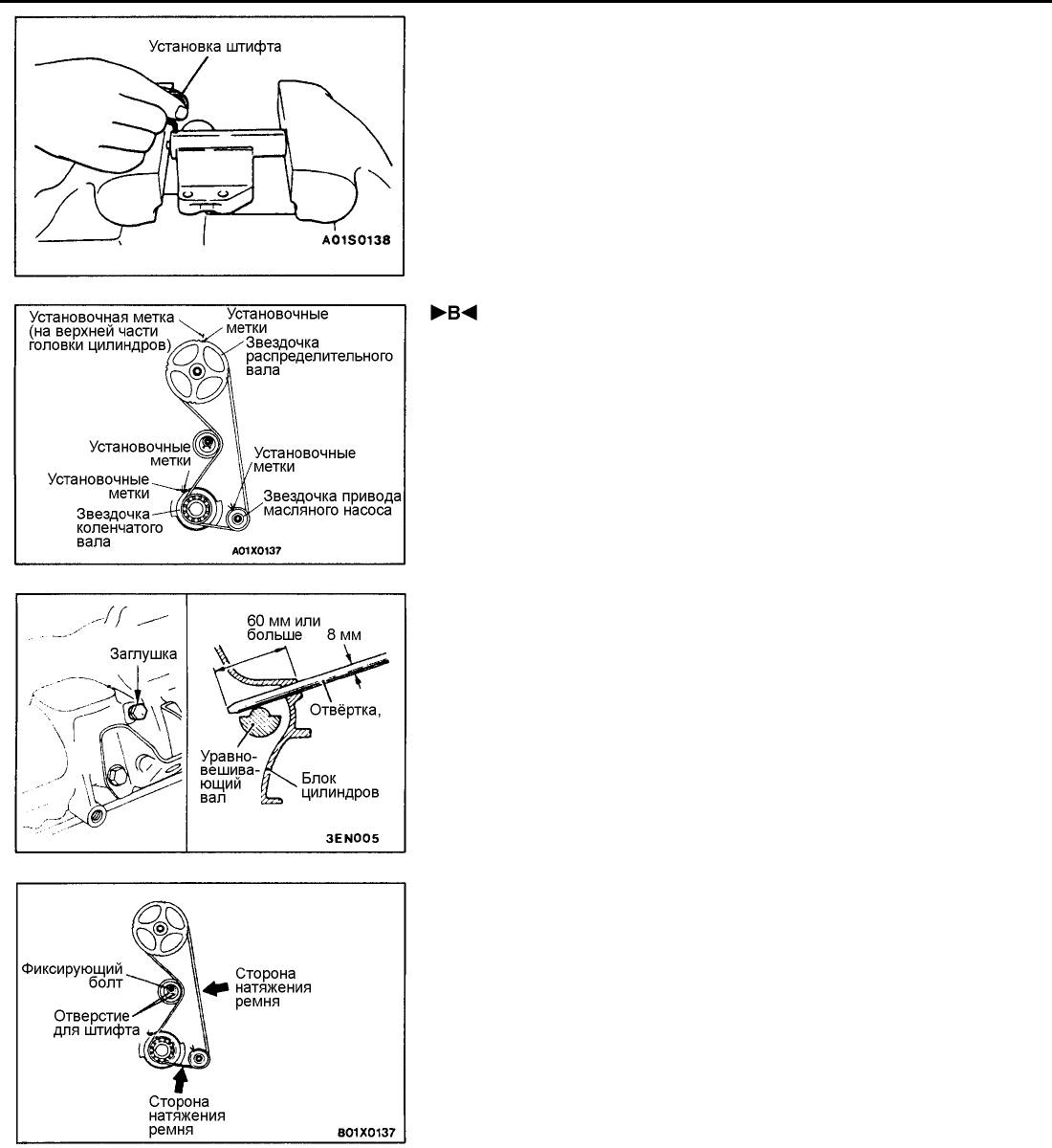

4. Как только отверстия будут совмещены, вставьте в них установочный
штифт.
ПРИМЕЧАНИЕ
При замене автоматического натяжителя на новый, штифт будет
вставлен в него.
5. Установите автоматический натяжитель на двигатель.
УСТАНОВКА РЕМНЯ ПРИВОДА ГРМ
1. Совместите установочные метки на звездочках распределительного
вала, коленчатого вала и звездочке масляного насоса.
2. После совмещения установочной метки на звездочке масляного
насоса выверните заглушку в блоке цилиндров и вставьте в отверстие
отвёртку Philips с диаметром стержня 8 мм и проверьте, что она
переместилась внутрь на 60 мм или больше. Если отвёртка будет
перемещаться только на 20 - 25 мм до упора в уравновешивающий
вал, поверните Звездочку на один оборот, обеспечивая совмещение
установочной метки, и проверьте, что отвёртка вошла на 60 мм или
больше. Отвёртка не должна выниматься до тех пор, пока ремень
привода ГРМ не будет установлен.
3. Установите ремень привода ГРМ на звездочки коленчатого вала, шкив
насоса охлаждающей жидкос ти и распределительного вала в этом
порядке так, чтобы не было прослабления в натяжении ремня.
Предупреждение
Если ремень привода ГРМ должен использоваться повторно,
установите его таким образом, чтобы метка в виде стрелки,
поставленная во время снятия ремня, соответствовала
направлению вращения по часовой стрелке.
4. Установите шкив натяжителя так, чтобы отверстия для штифта были
обращены вверх, слегка прижмите натяжной ролик к ремню и затем
временно затяните фиксирующий болт.
5. Отрегулируйте натяжение ремня привода ГРМ.
