ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ – Система зарядки
16-13
ПРИМЕРЫ НЕПРАВИЛЬНОЙ ФОРМЫ СИГНАЛА
ПРИМЕЧАНИЕ
1. Амплитуда сигнала сильно изменяется в зависимости от регулировки ручки подстройки осциллографа (VARIABLE KNOB).
2. Идентификация неправильных форм сигнала выходного напряжения генератора упрощается, при большом токе отдачи
генератора (регулятор напряжения не работает; например, можно производить наблюдение формы кривой напряжения
при включенных фарах головного света).
3. Проверьте, горит или нет контрольная лампа разряда аккумуляторной батареи. Также, проверьте всю систему зарядки.

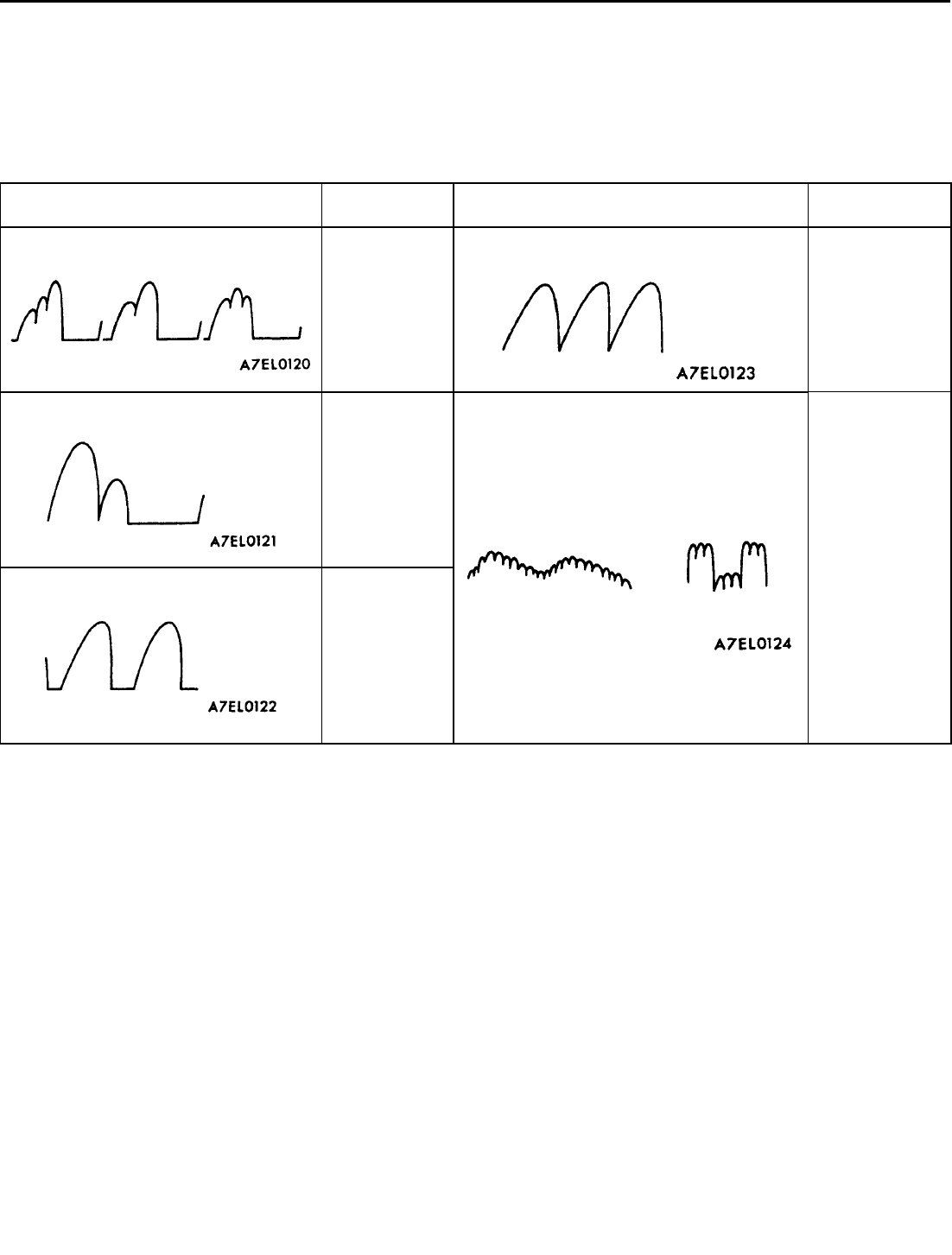

Примеры неправильной формы сигнала
Причина
неисправности
Примеры неправильной формы сигнала
Причина
неисправности
Пример 1 Обрыв в цепи
диода
Пример 4. Короткое
замыкание в
обмотке статора
Пример 2. Пробит диод
Пример 3. Неисправность
в обмотке
статора (обрыв
цепи)
Пример 5.
В это время горит контрольная лампа
разряда аккумуляторной батареи
Обрыв в цепи
дополнитель-
ного диода
