ДВИГАТЕЛЬ <4G6 >-

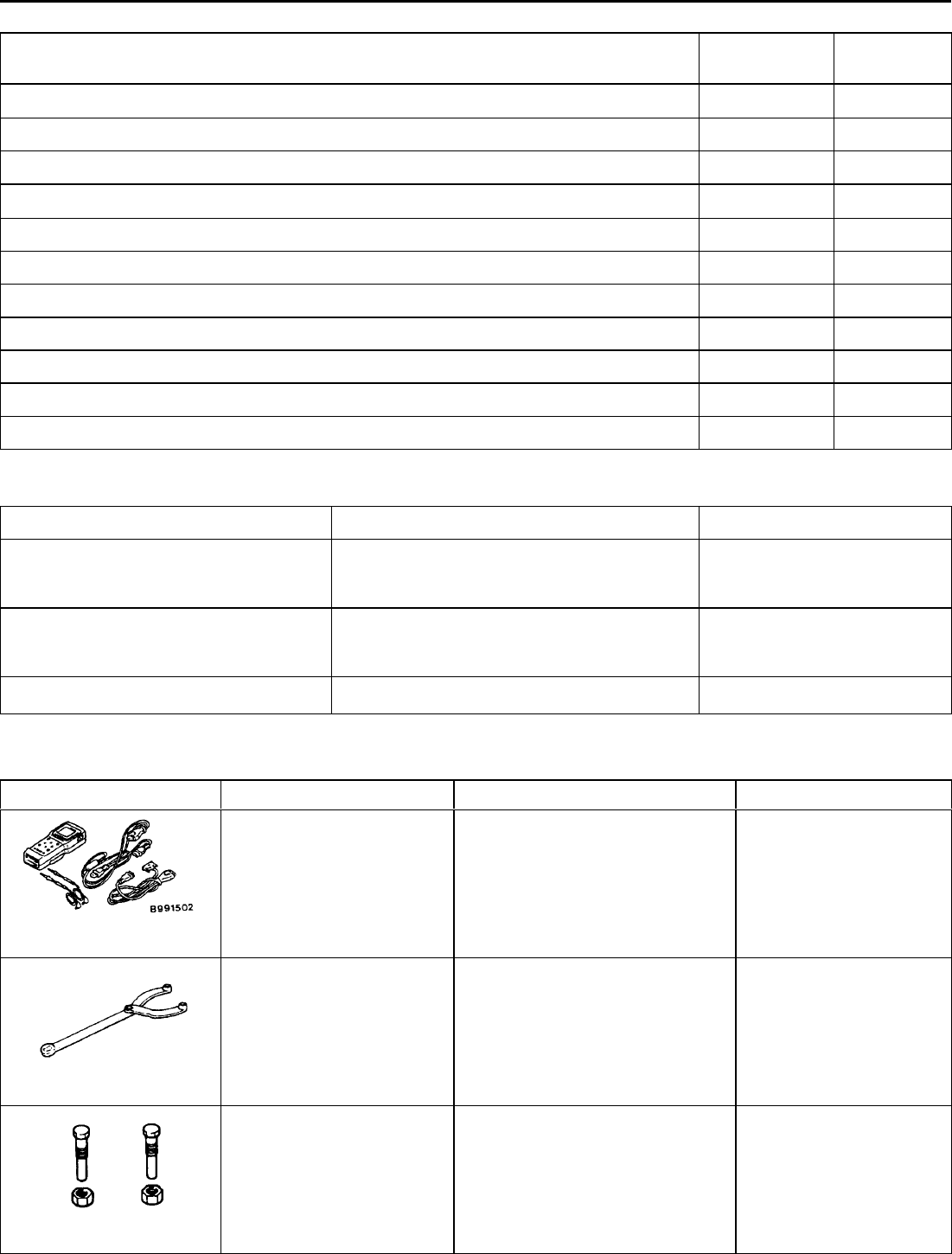

Основные данные по ремонту и регулировке/
Ге
р
метик / Специальный инст
ру
мент
11A-4
Параметры Номинальное
значение
Предел
Частота вращения холостого хода, мин
-
−
1
750 ± 100
-
Концентрация СО, % 0,5 или меньше -
Концентрация СН (ч.н.м.)
100 или меньше -
Компрессия (при 250 - 400 мин
−
1
), кПа
1400 1060 мин
Разница компрессии между цилиндрами, кПа
- 100 макс.
Разрежение во впускном коллекторе, кПа - 69 мин.
Длина стержня болта крепления головки цилиндров, мм
- 99,4
Перемещение нажимного штока автоматического натяжителя, мм В пределах 1 -
Прикладываемый момент при натяжении ремня привода ГРМ, Нм (справочная величина)
3,5 -
Выступание штока автоматического натяжителя, мм
3,8 - 4,5 -
Натяжение ремня привода ГРМ “В”, мм 5 - 7 -
ГЕРМЕТИКИ
Позиция Герметики Примечания
Крышка головки цилиндров, головка
цилиндров
Полукруглая заглушка
3M ATD PART № 8660 или аналогичный ему -
Масляный поддон
Корпус термостата
MD 970389 или
аналогичный ему
Semi-drying sealant
(превращающийся в "резину"
герметик)
Болт маховика (MКПП) или пластины
привода гидротрансформатора (АКПП)
3M Stud locking 4170 или аналогичный ему
-
СПЕЦИ АЛЬНЫЙ ИНСТРУМЕНТ
Инструмент Номер Название Использование
LAUNCH X-431 Проверка частоты
вращения холостого
хода
• Стирание
диагностического кода
неисправности
MB 990767 Вильчатый держатель
• Фиксирование
звездочки
распределительного
вала
• Фиксирование шкива
коленчатого вала
MD 998719 или MD 998754 Специальный болт держателя
шкива коленчатого вала
• Фиксирование
звездочки
распределительного
вала
• Фиксирование шкива
коленчатого вала
