Hoofdstuk 2 Werking
2.3 Modulerende Brink eBus klokthermostaat
Voor het goed functioneren van de Allure B-10 HRD moet deze
worden aangesloten op de Brink modulerende eBus-klokther-
mostaat. Deze modulerende klokthermostaat wisselt gegevens
uit met de besturingsunit van het Allure toestel op basis van
eBus communicatie. De modulerende klokhermostaat zal aan
de hand van het verschil tussen de aanwezige temperatuur in
een ruimte en de gewenste ingestelde temperatuur een signaal
afgeven aan de besturingsunit, die het toestel op het gewenste
vermogen laat branden. De besturingsunit geeft ook signalen
aan deze klokthermostaat over het functioneren van het toe-
stel, bijvoorbeeld over de mate van modulatie, temperaturen
en storingsgegevens.
De modulerende klokthermostaat zal de ruimtetemperatuur zo
snel mogelijk op de gewenste waarde brengen en houden. Dit
is mogelijk, omdat het vermogen van het toestel te moduleren
is, wat gunstig is voor het energieverbruik en een hoge mate
van comfort geeft.
Voor het aansluiten van deze modulerende eBus klokthermos-
taat zie §3.7.2.
Voor instellingen van de klokthermostaat zie de Brink instruc-
tiekaart Allure en de bij deze klokthermostaat meegeleverde
gebruikershandleiding.
Ventilatiekeuze keuzeknop op klokthermostaat
2SGHPRGXOHUHQGHNORNWKHUPRVWDDWLVHHQNHX]HGUDDLNQRS
aangebracht, waarmee de gebruiker vier verschillende ventila-
tiestanden kan instellen:
Voor werking van de systeemventilator in de verschillende situ-
aties, zie tabel volgende bladzijde.

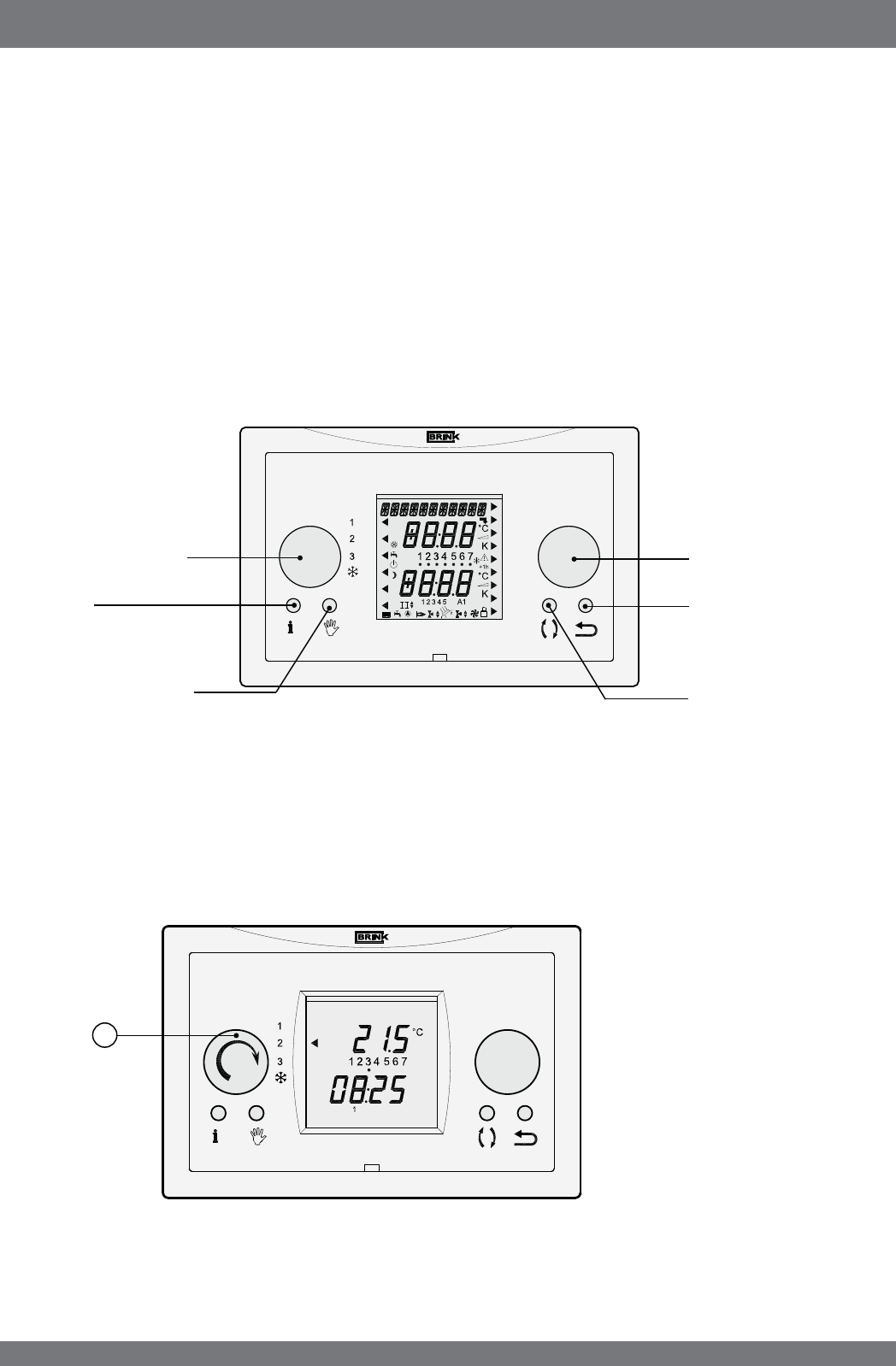

Modulerende eBus ruimtehermostaat
Rechter instelknop
Temperatuur of tijd keuze
(draaien)/ Menukeuze (draaien)/
bevestiging (drukken)
‘Return’- knop
Toestelkeuze - knop
(functie nog niet beschikbaar)
Linker instelknop tbv keuze
ventilatiestand of koeling
Info - toets
Toets handmatige bediening
A = Linker instelknop
Ventilatiestand 1, 2 of 3
Ø
1 = Ventilatiestand uit
2 = Comfortstand
3 = Verhoogde ventilatiestand
Keuzeknop op modulerende eBus klokhermostaat
A
