Installation Instructions

Allure B-10 HRD Uitgave E juli 2013 7
Werking Hoofdstuk 2
Het is niet mogelijk dat de Allure B-10 HRD wordt gecombi-
neerd met actieve koeling.
Op de ruimtethermostaat kan de stand “koeling” worden inge-
schakeld m.b.v. de linker instelknop. Draai hiervoor de instel-
knop door naar stand “ 7 “.
Omdat er geen koeling in combinatie met dit toestel kan wor-
den aangesloten gaat het toestel in deze stand alleen ventile-
UHQRSGHVWDQG³NRHOLQJ´KRRJVWHYHQWLODWLHVWDQG
Positie linker instelknop op Brink eBus klokthermostaat
1
Ventilatiestand uit
- Systeemventilator geregeld door temperatuurvoeler; bij geen warmtevraag staat de systeemventilator stil.
Brander modulerend volgens warmtevraag ruimtethermostaat.
2
Comfortstand
-
Systeemventilator geregeld door temperatuurvoeler; bij geen warmtevraag systeemventilator continu op
PLQLPXPOXFKWKRHYHHOKHLGVWDSQULQLQVWHOSURJUDPPD
Brander modulerend volgens warmtevraag ruimtethermostaat.
3
Verhoogde ventilatiestand
-
6\VWHHPYHQWLODWRUFRQWLQXRSPD[LPDDOLQJHVWHOGHOXFKWKRHYHHOKHLGVWDSQULQLQVWHOSURJUDPPD
Brander modulerend volgens warmtevraag ruimtethermostaat.
7
Koeling (in combinatie met Allure B-10 HRD geen actieve koeling mogelijk)
 %LMNRHOYUDDJGUDDLWV\VWHHPYHQWLODWRUFRQWLQXRSVWDQGNRHOHQVWDSQULQVWHOSURJUDPPDELMJHHQ
 NRHOYUDDJGUDDLWV\VWHHPYHQWLODWRURSPLQLPXPOXFKWKRHYHHOKHLGVWDSQULQLQVWHOSURJUDPPD
De brander kan nooit inkomen wanneer de linker instelknop op stand koelen staat.

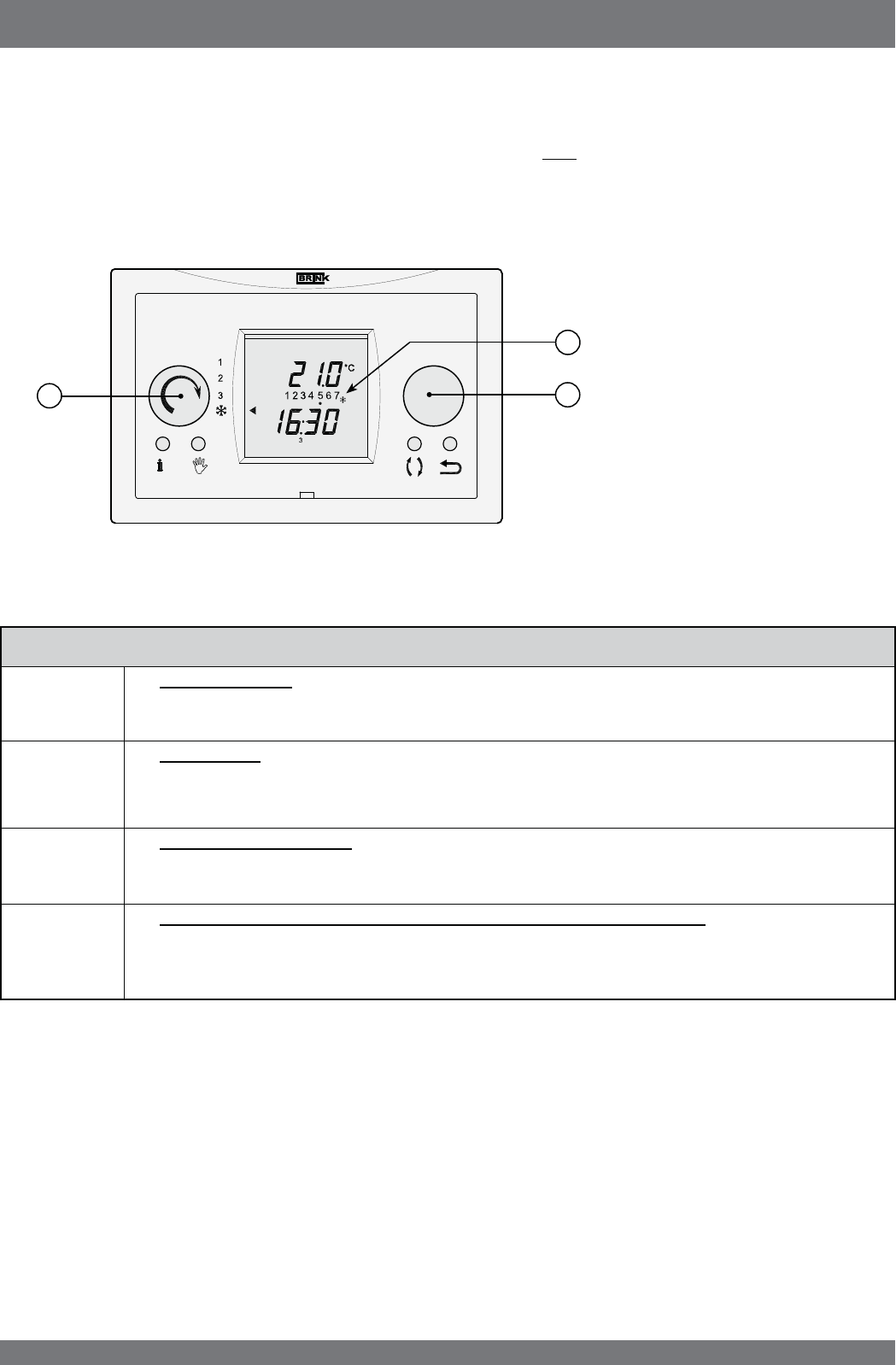

“Koeling” keuzeknop op ruimtethermostaat
A = Linker instelknop “koeling”
B = Indicatie “koeling aan”
C = Rechter instelknop
Instelknop stand “koeling” op modulerende eBus klokhermostaat
A
B
C
