Installation Instructions
14 Allure B-10 HRD Uitgave E juli 2013
Hoofdstuk 3 Installeren
Lengte concentrisch luchttoevoer- en rookgasafvoersysteem
Toestel
Enkelwandig Ø80-125
Maximale lengte L* [m]
B-10 HRD 12
* Voor L zie afbeeldingen.
Opmerking:
Indien men een afwijkende situatie heeft ten opzichte
van de in dit installatievoorschrift beschreven omstan-
digheden, wordt geadviseerd contact op te nemen met
de fabrikant voor de juiste afvoer- en toevoerlengten.
3HUERFKW5' JHOGWHHQHTXLYDOHQWHOHQJWHYDQ
* bocht 45° 1,00 m
* bocht 90° 3,00 m

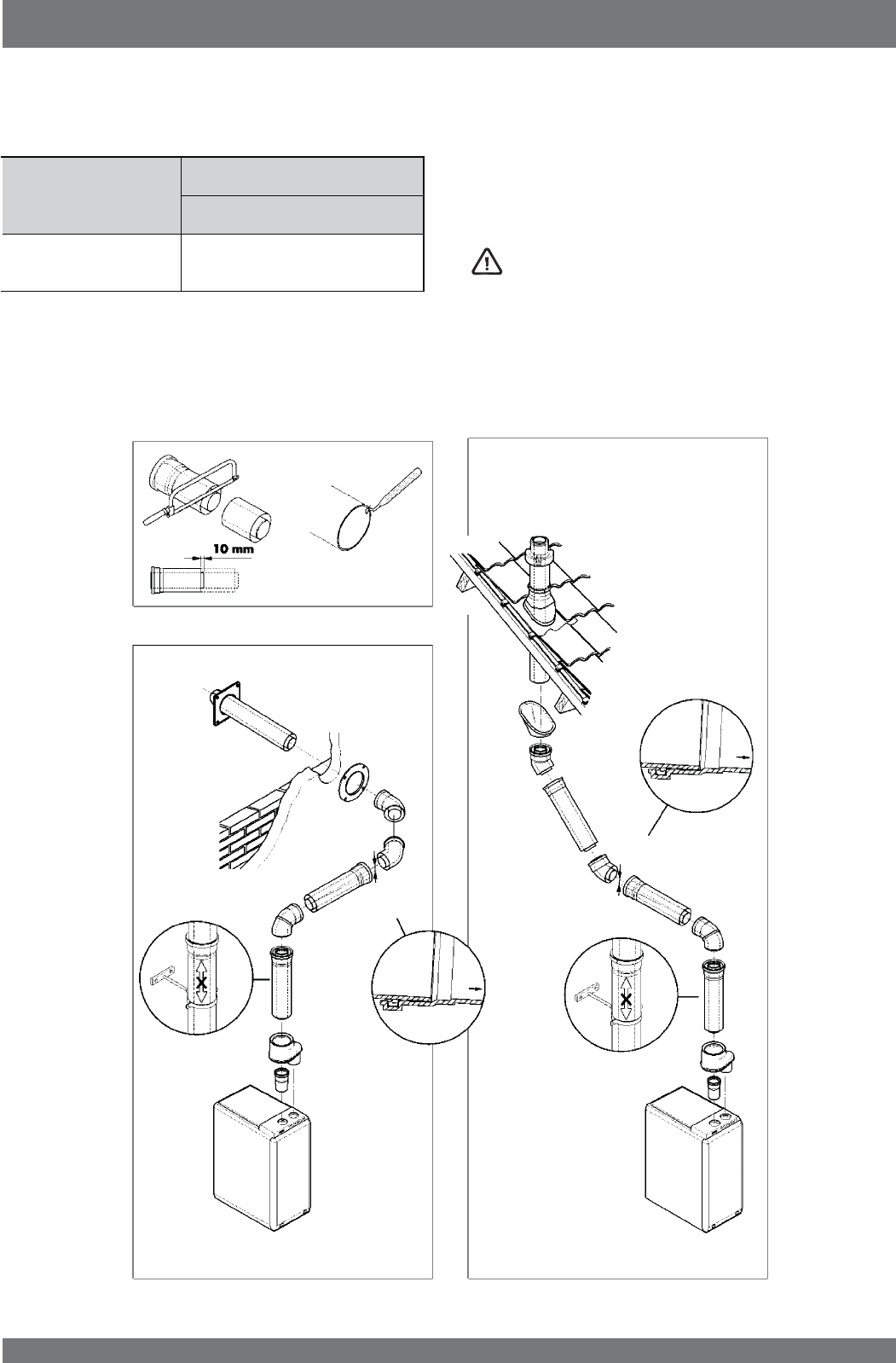

Montagehandleiding concentrisch luchttoevoer- en rookgasafvoersysteem
Montagehandleiding horizontaal en vertikaal concentrisch toe- en afvoersysteem Allure-toestel
min.3°
PPP
min.3°
PPP
