6.1 Storingssignalering
De storingssignalering wordt zichtbaar op het moment dat er
een storing in het toestel optreedt.
Display Allure toestel
Bij storingen zal op het toestel display een knipperende ‘F’
YHUJUHQGHOHQGHVWRULQJRIHHQµ(¶PHWVWRULQJVQXPPHUEORN-
NHUHQGHVWRULQJ]LFKWEDDU]LMQ%LMHHQVWRULQJYDQGHV\VWHHP-
ventilator staat er een ‘b’ voor de ‘“F’’. Het storingsnummer
vertelt wat over de aard van de storing.
Display Brink eBus klokthermostaat
Bij een vergrendelende storing van het Allure toestel staat op
het display van de ruimtethermostaat (alleen indien de modu-
OHUHQGH %ULQN NORNWKHUPRVWDDW ZRUGW WRHJHSDVW HHQ µ)¶ PHW
daarachter het betreffende storingsnummer.
Vergrendelende storing:
Een vergrendelende storing houdt in dat de besturingsunit niet
meer reageert op signalen van de diverse sensoren en geen
signalen meer uitstuurt. Op het display is het storingssleuteltje
en het storingsnummer zichtbaar; bij een temperatuurstoring
draait de systeemventilator na. Bij een vergrendelende storing
is de achtergrondverlichting van het display continu aan en het
storingsnummer knippert. Wanneer een vergrendelende sto-
ULQJVSHFL¿HNJDDWRYHUGHV\VWHHPYHQWLODWRUGDQVWDDWHUHHQ
”b” voor de F.
Een vergrendelende storing is op te heffen door, na het oplos-
VHQYDQGHVWRULQJKHWLQGUXNNHQYDQGHUHVHWNQRSµ5¶WRHWV
Voor verklaring van de vergrendelcodes toestel zie § 6.2.
Met het uitschakelen van de netvoeding is een vergrendelende
storing nietRSWHKHIIHQGLWLQYHUEDQGPHWYHLOLJKHLG1DKHW
opnieuw inschakelen van de netvoeding wordt op het display
weer hetzelfde storingsnummer weergegeven.
Het inschakelen van het toestel na een reset (of inschakelen
YDQGHQHWYRHGLQJ]RQGHUGDWHUZDUPWHYUDDJLVKHHIWWRWJH-
volg dat er gedurende ca 10 seconden een inschakelverschijn-
sel optreedt: de rookgasventilator gaat even draaien. Hierna
wordt de regeling vrij gegeven.
Blokkerende storing:
Een blokkerende storing zal zich zelf oplossen of wanneer deze
situatie te lang duurt leiden tot een vergrendelende storing. Bij
een blokkerende storing is de achtergrondverlichting van het
display kortstondig aan.
Voor verklaring van de blokkeercodes zie § 6.3 en § 6.4.
Storingsnummers welke niet in de storingstabel zijn opgeno-
men, geven aan dat er een interne fout in de besturingsunit is
opgetreden. Wanneer na een reset nog steeds een storings-
nummer met betrekking tot een interne fout wordt weergege-
ven, moet de besturingsunit worden vervangen.
Maximaalbeveiliging
De maximaalbeveiliging bestaat uit twee temperatuurvoelers in
één behuizing. Deze sensoren zijn in het toestel bij de brander-
kamer geplaatst en meten de temperatuur in het toestel.
Wanneer de temperatuur in het toestel de maximaal toege-
stane temperatuur nadert, gaat het toestel terug moduleren.
Wordt de maximaal toegestane temperatuur overschreden,
schakelt de besturingsunit het toestel uit. Afhankelijk van de
opgetreden storing wordt op het display een storingsnummer
met betrekking tot de maximaalbeveiliging weergegeven.

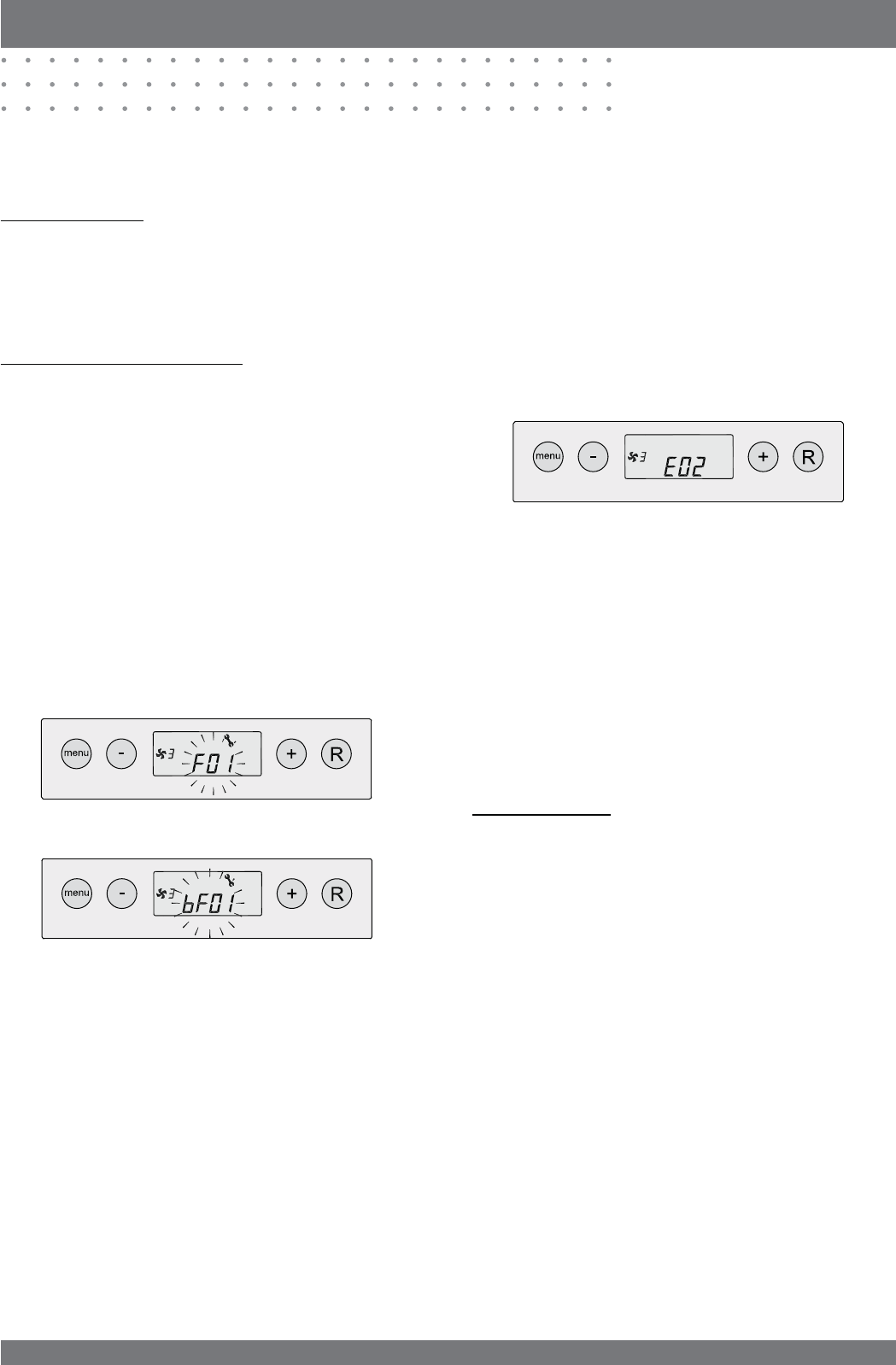

Vergrendelende storing; toestel storing
Storingsweergave knippert
Vergrendelende storing; ventilator storing
Storingsweergave knippert
Blokkerende storing; toestel storing
Hoofdstuk 6 Storing
