Installation Instructions

Allure B-10 HRD Uitgave E juli 2013 45
Elektrische schema’s Hoofdstuk 8

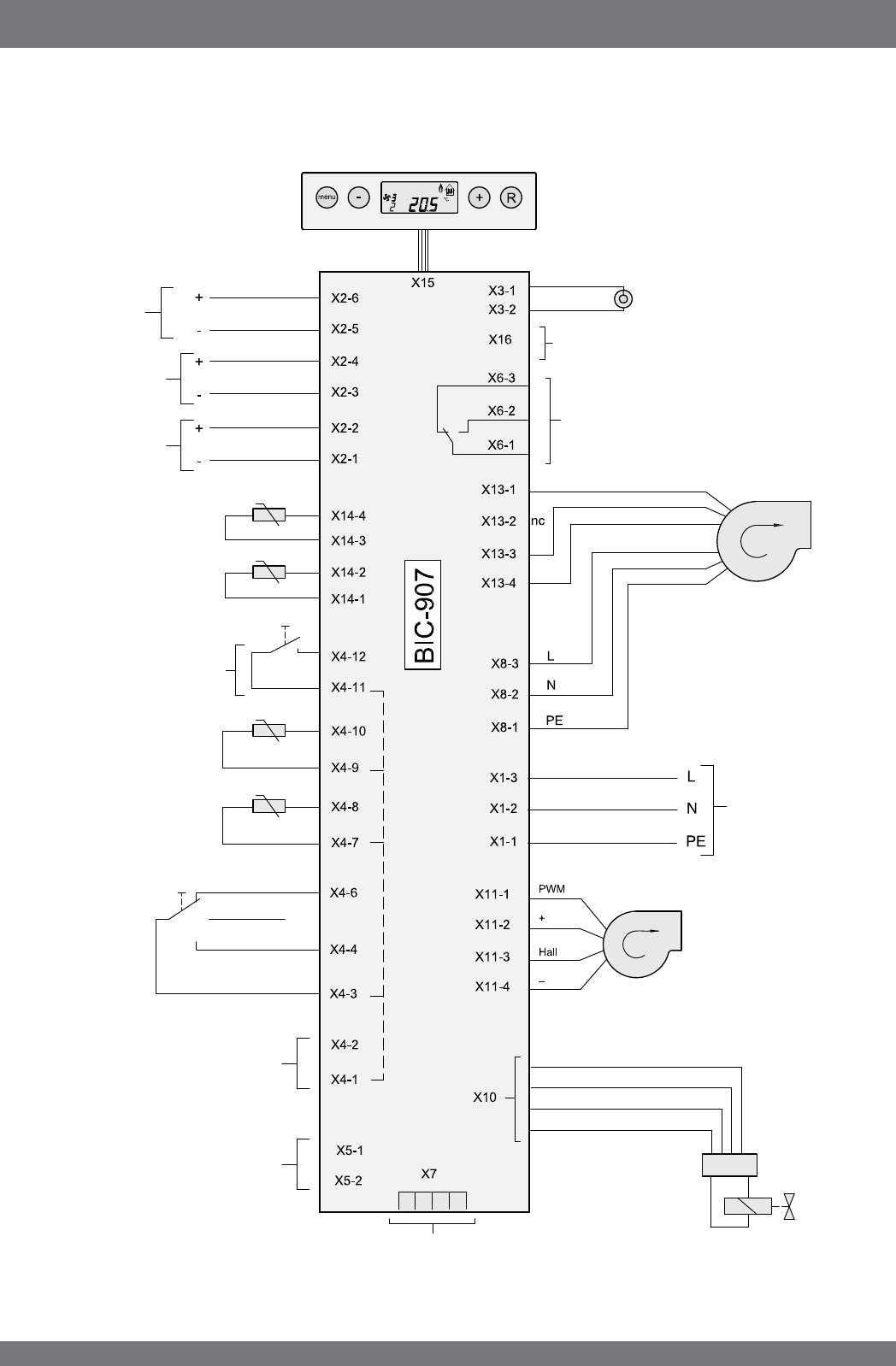

8.2 Aansluitschema
rookgas
ventilator
24V.
voeding
230V50Hz
beveiligingsafsluiter 230VAC
systeem-
ventilator
230 V.
alarm
programmeersteker
fabrikant
service aansluiting
Bedieningspaneel
incl. LCD-display
3-standen
schakelaar
EXLWHQYRHOHURSWLH
luchttemp.voeler T3
universele ingang
(of aan/uit thermostaat
cq const.warmtevraag
maximaalbeveiliging 1
maximaalbeveiliging 2
ruimte-
thermostaat
ruimte-
thermostaat
gekoppeld
24 VDC
Ontsteking
Gasklep N
Gasklep L
Vlamsignaal
PWM
Hall
-
hoog ventileren
normaal
stand-by
n.v.t.
n.v.t.
PE
