Werking Hoofdstuk 4
4.3 Modulerende Brink eBus klokthermostaat
Voor het goed functioneren van het Allure-toestel moet deze
worden aangesloten op de Brink modulerende eBus-klokther-
mostaat. Deze modulerende klokthermostaat wisselt gegevens
uit met de besturingsunit van het Allure toestel op basis van
eBus communicatie. De modulerende klokhermostaat zal aan
de hand van het verschil tussen de aanwezige temperatuur in
een ruimte en de gewenste ingestelde temperatuur een signaal
afgeven aan de besturingsunit, die het toestel op het gewenste
vermogen laat branden. De besturingsunit geeft ook signalen
aan deze klokthermostaat over het functioneren van het toe-
stel, bijvoorbeeld over de mate van modulatie, temperaturen
en storingsgegevens.
De modulerende klokthermostaat zal de ruimtetemperatuur zo
snel mogelijk op de gewenste waarde brengen en houden. Dit
is mogelijk, omdat het vermogen van het toestel te moduleren
is, wat gunstig is voor het energieverbruik en een hoge mate
van comfort geeft.
Voor het aansluiten van deze modulerende eBus klokthermos-
taat zie §5.7.2.
Voor instellingen van de klokthermostaat zie de Brink instruc-
tiekaart Allure en de bij deze klokthermostaat meegeleverde
gebruikershandleiding.

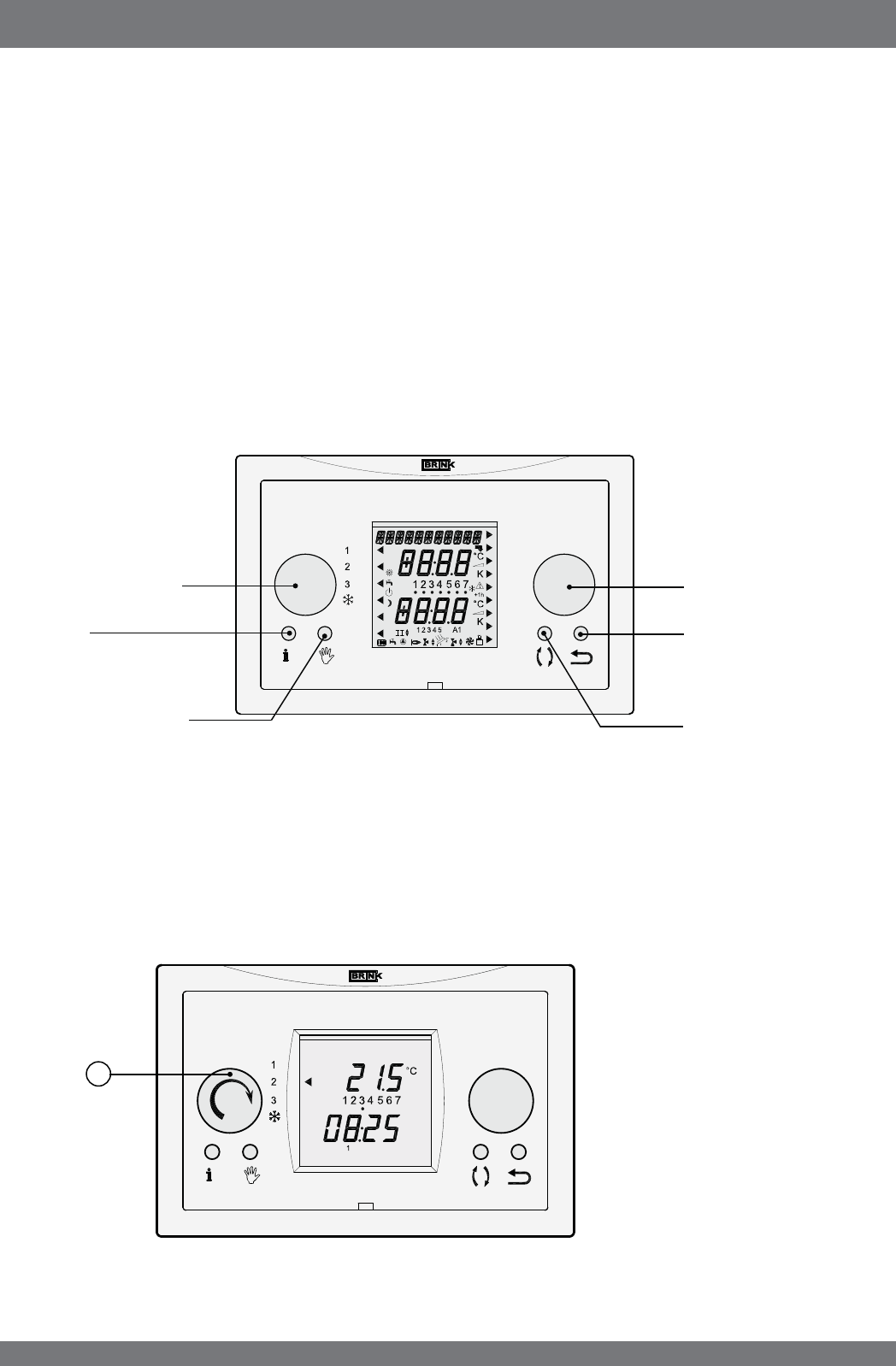

Modulerende eBus ruimtehermostaat
Ventilatiekeuze keuzeknop op klokthermostaat
Op de modulerende klokthermostaat is een keuze (draai)knop
aangebracht, waarmee de gebruiker vier verschillende bedrijfs-
situaties kan instellen:
De eerste drie posities van de keuze (draai)knop zijn systeem-
ventilatiekeuzes terwijl de 4e stand tbv inschakelen koeling is;
voor werking van de systeemventilator in de verschillende situ-
aties zie tabel volgende bladzijde.
$ = /LQNer LQVtelNQoS
9eQtLlatLeVtaQG 1 2 oI 
Ø
1 = 9eQtLlatLeVtaQG uLt
2 = &omIortVtaQG
 = 9erhooJGe YeQtLlatLeVtaQG
Keuzeknop op modulerende eBus klokhermostaat
A
Rechter LQVtelNQoS
7emSeratuur oI tLMG Neu]e
GraaLeQ 0eQuNeu]e GraaLeQ
EeYeVtLJLQJ GruNNeQ
µReturQ¶ NQoS
7oeVtelNeu]e  NQoS
IuQctLe QoJ QLet EeVchLNEaar
/LQNer LQVtelNQoS tEY N
eu]e
YeQtLlatLeVtaQG oI NoelLQJ
,QIo  toetV
7oetV haQGmatLJe EeGLeQLQJ
