Installation Instructions

Allure Rev. F juni 2013 15
Installeren Hoofdstuk 5
Lengte concentrisch luchttoevoer- en rookgasafvoersysteem
Toestel
Enkelwandig Ø80-125
Maximale lengte L* [m]
B-16 HR(D) 12
B-25 HR(D) 12
B-40 HR(D) 12
Opmerking:
,QGLeQ meQ eeQ aIZLMNeQGe VLtuatLe heeIt teQ oS]Lchte
YaQ Ge LQ GLt LQVtallatLeYoorVchrLIt EeVchreYeQ omVtaQ
GLJheGeQ ZorGt JeaGYLVeerG coQtact oS te QemeQ met
Ge IaErLNaQt Yoor Ge MuLV
te aIYoer eQ toeYoerleQJteQ
* Voor L zie afbeeldingen.
Per bocht (R/D= 0,5) geldt een equivalente lengte van:
* bocht 45° 1,00 m
* bocht 90° 3,00 m
Montagehandleiding concentrisch luchttoevoer- en rookgasafvoersysteem

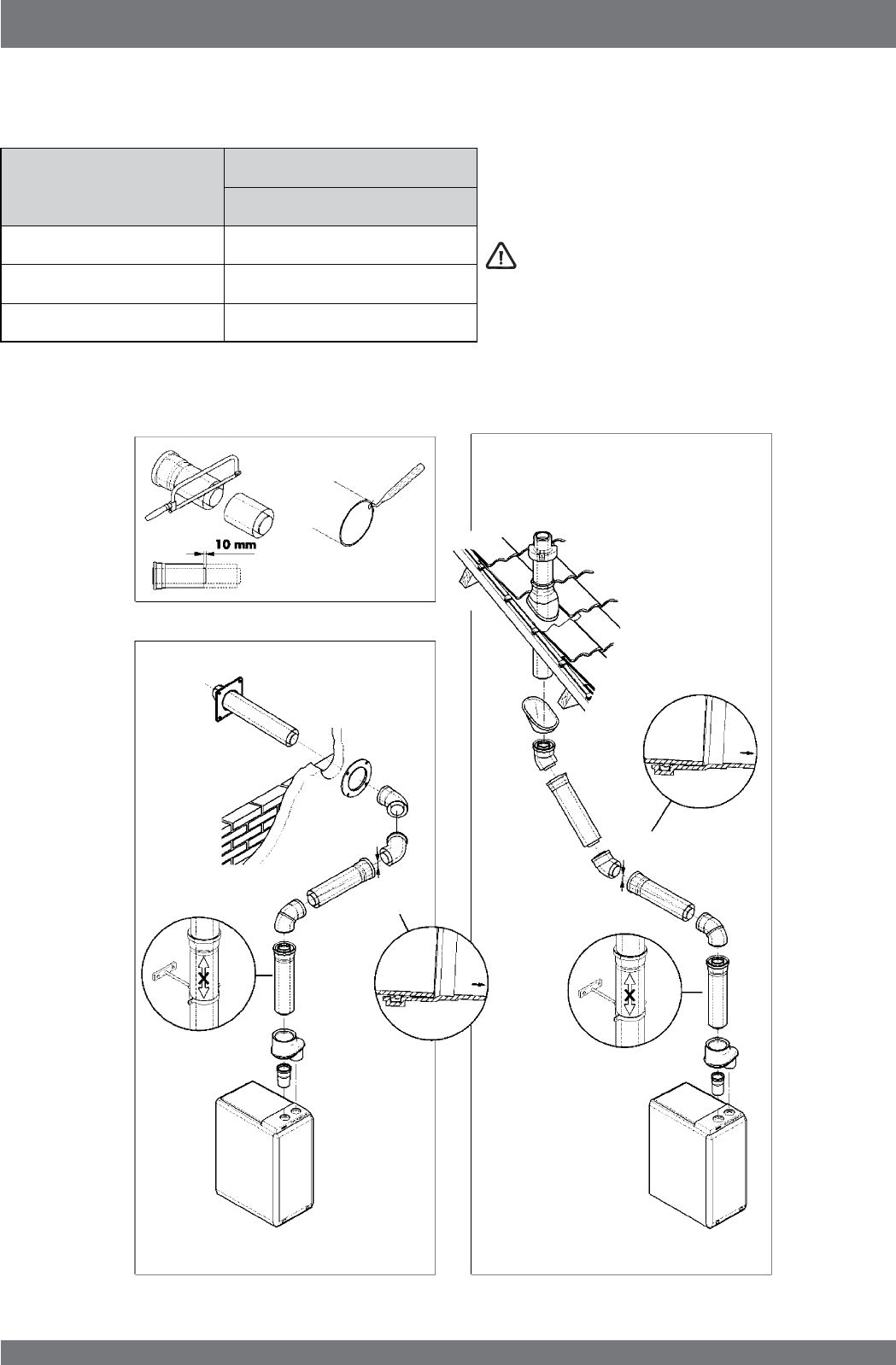

Montagehandleiding horizontaal en vertikaal concentrisch toe- en afvoersysteem Allure-toestel
min.3°
(=55 mm/ m)
min.3°
(=55 mm/ m)
