Installation Instructions

Allure Rev. F juni 2013 19
5.6 Condenswaterafvoer
Er dient voor de juiste werking van het toestel een condenswa-
terafvoer te worden aangesloten. Het toestel is daarvoor aan
de rechterzijde in het casco voorzien van een sifon met een
standaard uitvoer in het rechter zijpaneel. Op de sifon kan de
afvoer naar buiten worden aangesloten.
Ook kan de afvoer door het linkerzijpaneel gevoerd worden.
Daartoe moet de sifon 180º worden gedraaid. Het stuk afvoer
binnen het toestel moet echter losneembaar worden gemon-
teerd in verband met demontage van andere componenten in
het toestel.
Let na uitvoer aan de linkerzijde er wel op dat met behulp van
de blinde tule het gat aan de rechterzijde wordt afgedicht. Ver-
wissel hiervoor de tules van het linker en het rechter zijpaneel.
De aansluiting op de condenswaterafvoer heeft een diameter
van 32 mm.
Voor de juiste werking van het toestel
moet de condenswater-
afvoer
open op het waterafvoersysteem worden aangesloten,
voorzien van een trechter en een extra stankafsluiter of sifon
]LH¿JXXU'HFRQGHQVZDWHUDIYRHUYDQKHWWRHVWHOPDJQRRLW
worden afgedicht.
Het condenswater kan zonder bezwaar via de binnenriolering
worden afgevoerd (NEN 3287).
Het lozen op de dakgoot is niet mogelijk in verband met bevrie-
zingsgevaar.
5.5 Gasaansluiting
De maat en het verloop van de gastoevoer dienen in over-
eenstemming te zijn met de voorschriften van het plaatselijke
Energiebedrijf en de voorschriften voor aardgasinstallaties. De
gastoevoerleiding wordt standaard rechts het toestel inge-
voerd. Gebruik hiervoor een passende wartel. Links aansluiten
is mogelijk door een gat in het linker zijpaneel.
De gastoevoerleiding wordt met 1/2” aansluiting rechtstreeks
op de haakse verloop van de beveiligingsafsluiter in het toestel
aangesloten.
Geadviseerd wordt om een losneembare koppeling direct bui-
ten het toestel te plaatsen in verband met eventuele latere de-
montage van diverse onderdelen in het toestel.
Bij het afpersen van de gastoevoerleiding moet de beveiligings-
afsluiter nog niet zijn aangesloten of de gastoevoer moet voor
de beveiligingsafsluiter zijn afgesloten, dit in verband met be-
schadigen van de beveilingsafsluiter. De maximale druk voor
het afpersen bedraagt 125 mbar.
Installeren Hoofdstuk 5
Opmerking
+et Jat LQ het rechterpaQeel moet GaQ luchtGLcht ZorGeQ
aIJeVloteQ 9erZLVVel hLerYoor Ge tuleV YaQ het lLQNer eQ
het rechter ]LMpaQeel
Waarschuwing
2Qtlucht Ge JaVleLGLQJ Yoor het LQ ZerNLQJ VtelleQ YaQ
het toeVtel
Waarschuwing
WaQQeer het toeVtel LV Jeplaat
Vt moet Ge VLIoQ ZorGeQ
JeYulG met Zater
Waarschuwing
%LM eeQ EuLteQluchttoeVtel LQ 8pÀoZ uLtYoerLQJ moet Ge
VLIoQ EuLteQ het toeVtel ZorGeQ JeplaatVt LQ YerEaQG
met EeYrLe]LQJVJeYaar 9oor het Ee
YeVtLJeQ YaQ Ge
VLIoQ aaQ Ge EuLteQ]LMGe YaQ het toeVtel LV eeQ Vpe
cLale omEouZVet artLNelcoGe 12 leYerEaar met
GaarLQ e[tra laQJe coQGeQVaIYoer eeQ EeYeVtLJLQJV
EeuJel eQ LVolatLematerLale

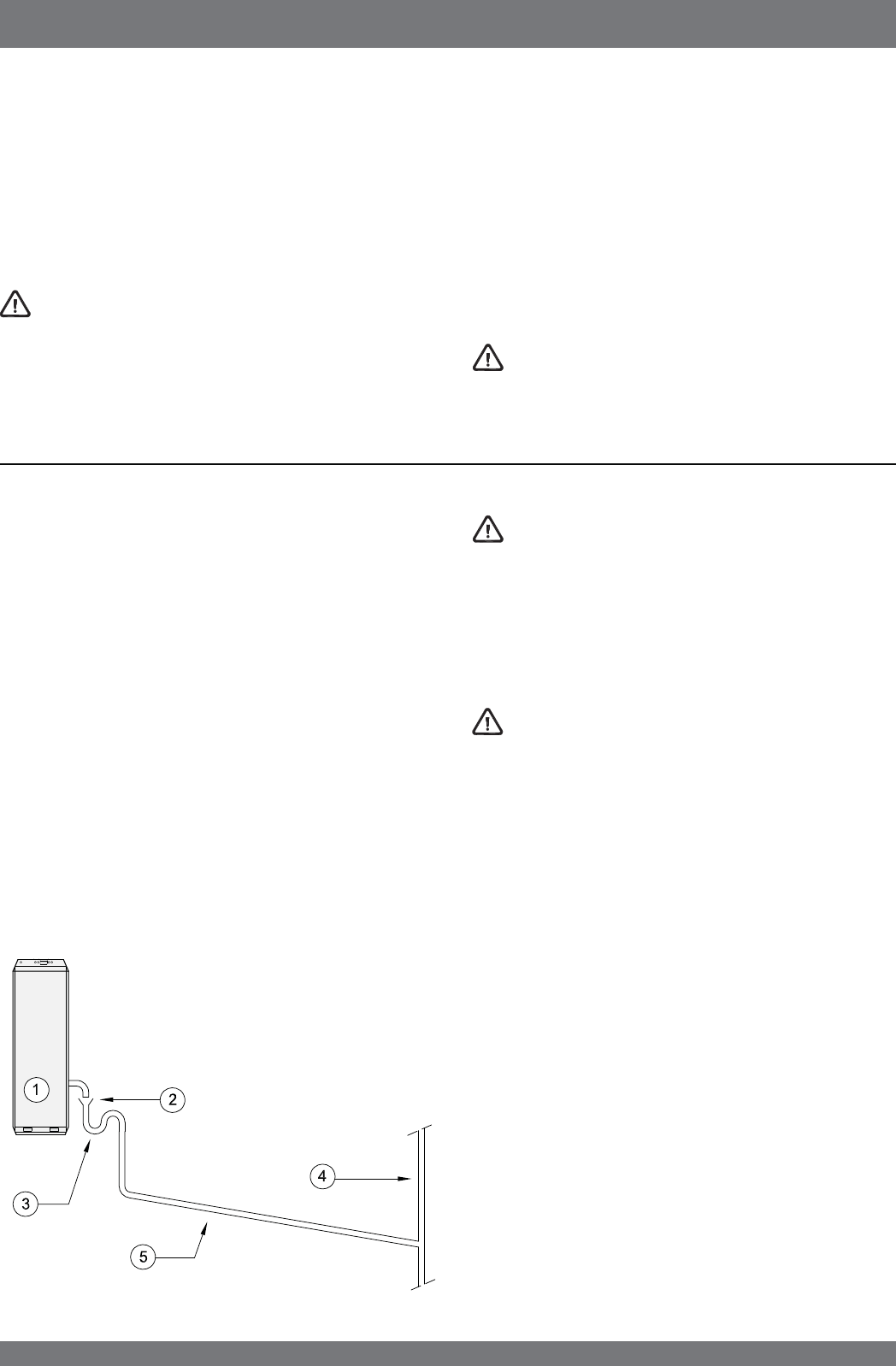

Q
1 = 7oeVtel
2 = 7rechter
 = 6taQNaIVluLter
 = 6taQGleLGLQJ  ELQQeQrLolerLQJ
 = $IYoerleLGLQJ op aIVchot
Aansluiten condenswaterafvoer op de binnenriolering
