Installation Instructions

Allure Rev. F juni 2013 21
Aansluiten ruimtethermostaat :
Als verbindingskabel tussen de ruimtethermostaat en de bestu-
ringsunit moet een zwakstroomkabel 24 V worden gebruikt met
2-aders, koperdoorsnede minimaal 0,8 mm
2
. Nadat de ruim-
tethermostaatkabel is doorgevoerd door een blinde tule in de
mantel van het toestel, kan de ruimtethermostaatkabel worden
aangesloten op de besturingsprint in de schakelkast.
De Brink eBus klokthermostaat wordt aangesloten op de
contacten X2-1 en X2-2 van de (losneembare) steker X2 (zie
afbeelding) .
Let hierbij op de polariteit; wanneer de draden worden om-
gewisseld dan zal de thermostaat niet functioneren!
De aan/uit ruimtethermostaat wordt aangesloten op de con-
tacten X4-11 en X4-12 van de (losneembare) steker X4 (zie af-
beelding). Omwisseling van de thermostaatkabelaansluitingen
op de steker heeft geen invloed op de werking van het toestel.
Het doorverbinden van deze thermostaataansluitingen ziet de
regeling als een aangesloten aan/uit thermostaat. De instelling
van stapnummer 24 moet bij toepassing van een aan/uit ruim-
tethermostaat op instelling 1 te staan (is fabrieksinstelling).
Zie voor overzicht van de instelwaarden hoofdstuk 12.
De thermostaat regeling van zowel de eBus als de aan/uit
ruimtethermostaat staat beschreven in § 4.3 en § 4.4.

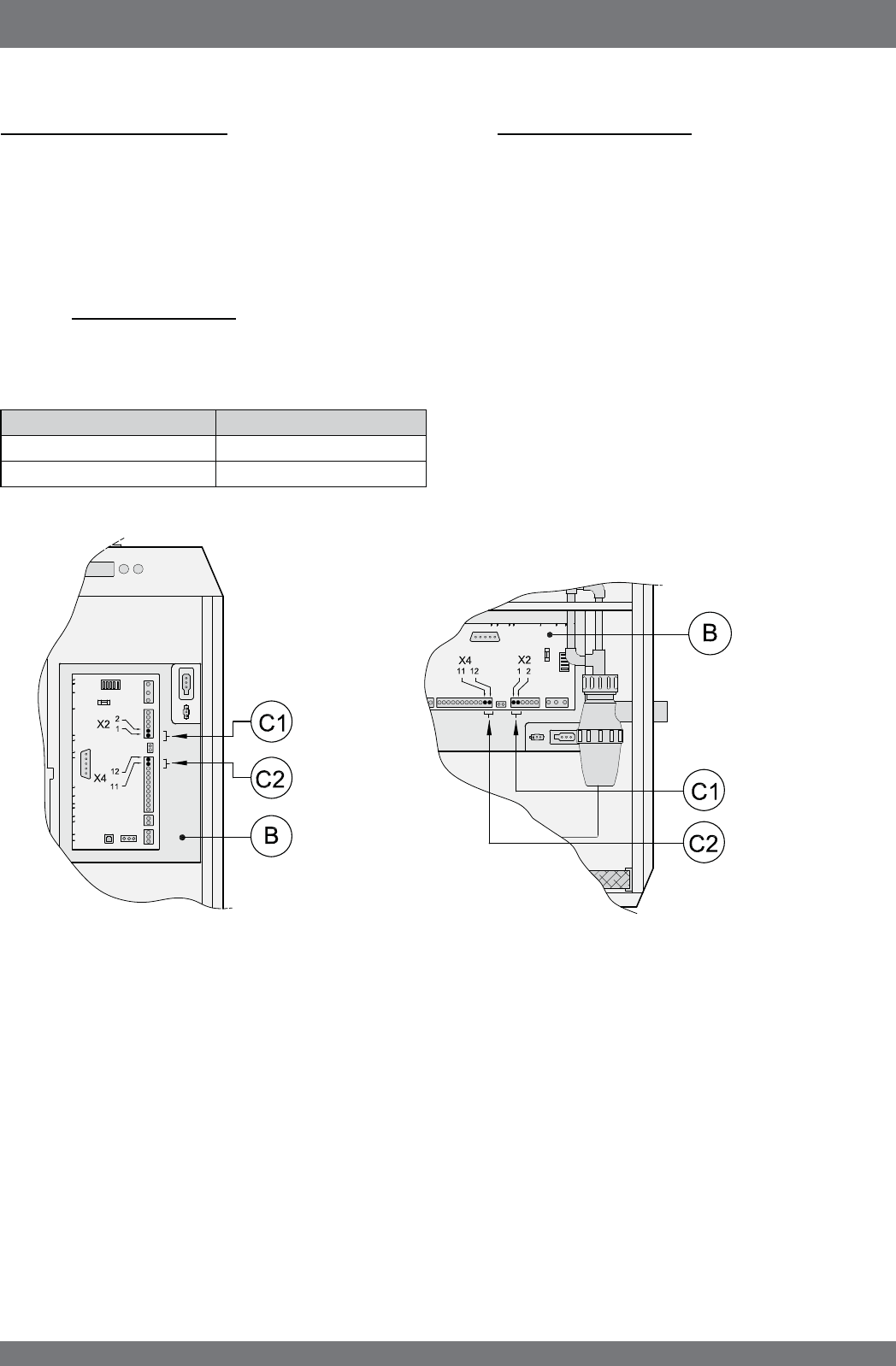

Aansluiten ruimtethermostaatkabel
% = 6chaNelNaVt
&1 = $aQVluLtLQJ e%uV %rLQN NloNthermoVtaat
&2 = $aQVluLtLQJ aaQuLt ruLmtethermoVtaat poteQtLaalYrLM
8pÀoZ
'oZQÀoZ
Aansluiting eBus-thermostaat Aansluiting op besturingsunit
1 X2-2 (eBus +)
2 X2-1 (eBus GND)
Neem bij het plaatsen van de ruimtethermostaat de volgende
punten in acht:
 0RQWHHUGHUXLPWHWKHUPRVWDDWZDWHUSDV
- ongeveer 1,65 meter boven de vloer,
- goed bereikbaar voor de normale luchtcirculatie
in het vertrek,
- niet tegen de buitenmuur
 6WHOGHUXLPWHWKHUPRVWDDWQLHWEORRWDDQ
- invloeden van vensters
- zonnestralen
- tocht van deuren
- lucht uit luchtroosters
- elektrische apparaten die warmte ontwikkelen
Installeren Hoofdstuk 5
