Installation Instructions
Allure Rev. F juni 2013 29
LED weergave systeem Hoofdstuk 6
6.1 Algemene verklaring bedieningspaneel
Op het display kan uitgelezen worden wat de bedrijfssituatie
van het toestel is.
Met het bedieningspaneel zijn instellingen in
de programmatuur van de besturingsunit op te roepen en te wij-
zigen.

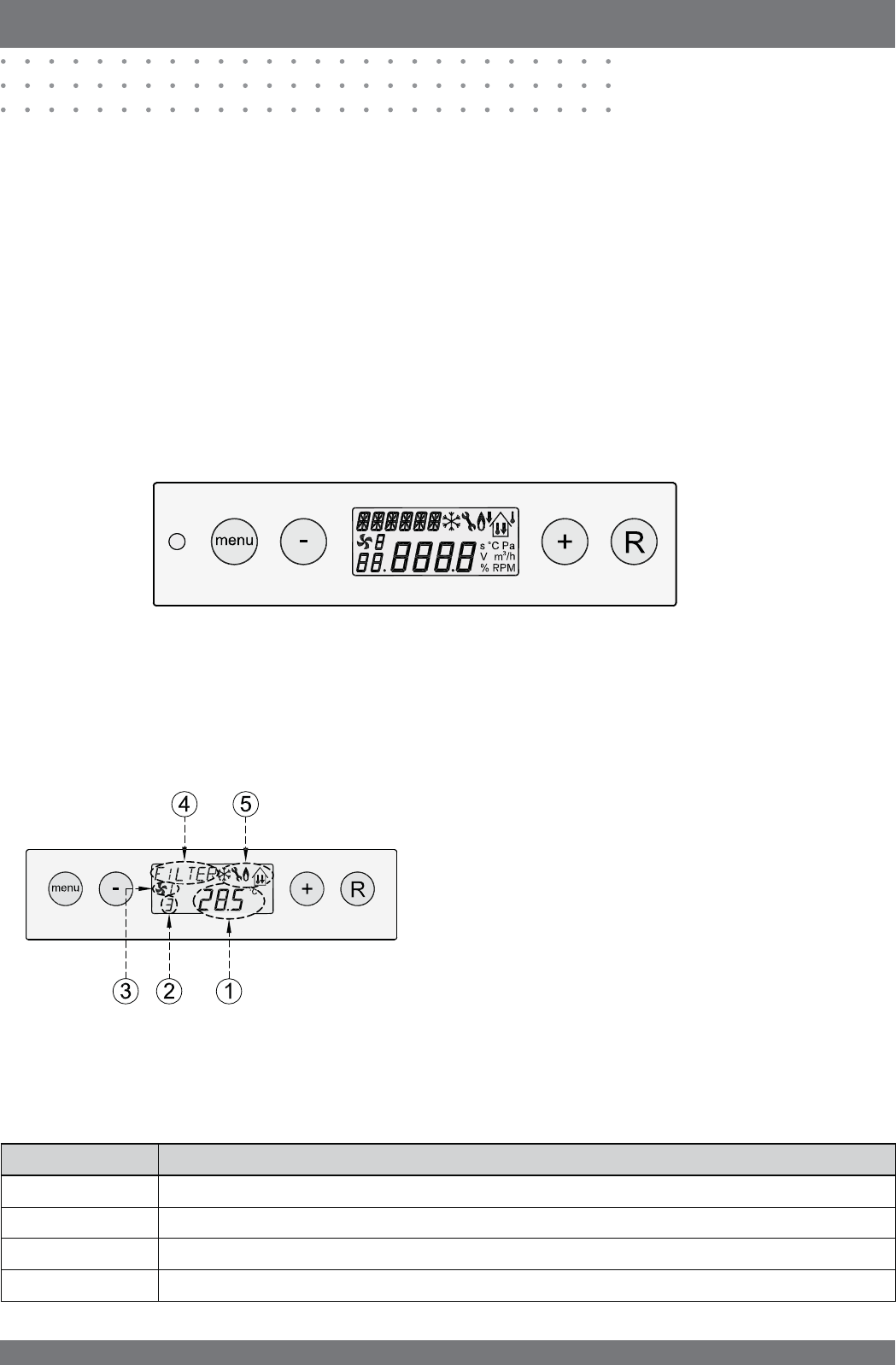

Het bedieningspaneel bevat een 4-tal toetsen en een sym-
bolen LCD display
Bij het inschakelen van het Allure toestel zijn gedurende 3 secon-
den alle op het display aanwezige symbolen zichtbaar; tegelijk
gaat wordt ook de blauwe achtergrondverlichting (backlight) gedu-
rende 30 seconden aan
.
Wanneer er geen toetsen worden bedient of wanneer er een
afwijkende situatie is ontstaan (zoals b.v. blokkerende storing)
dan is op het display de bedrijfssituatie (zie § 6.3) zichtbaar.
Na bediening van de ‘Menu’- toets kan men met de + of - toets
kiezen uit 4 verschillende menu nl:
Instelprogramma (SET); zie § 6.4
Uitleesprogramma (READ), zie § 6.5
Service instelling (SER), zie § 7.2
Systeemcurve(CURVE) , zie § 7.6
Voor opbouw menustructuur zie ook § 6.2.
.
Toetsen
Met de 4 bedieningstoetsen naast het display kunnen er de
diverse situaties worden bekenen en aanpassingen resp. in-
stellingen in de menu’s worden aangepast.
Wanneer een van de toetsen word bedient dan zal het display
gedurende 30 seconden verlicht zijn.
De 4 toetsen hebben de volgende functies:
Toets Functie toets
Menu Menu activeren; naar volgende stap in het submenu;
- Scrollen; waarde aanpassen
+ Scrollen; waarde aanpassen
R Eén stap terug in menu; waarde annuleren; Filterreset
Display
Op het display worden de diverse situaties weergegeven.
,QRQGHUVWDDQG¿JXXUZRUGHQDDQJHJHYHQZDWGHEHWHNHQLVLV
van de diverse weergaven tijdens bedrijfssituatie.
In afwijkende situaties of tijdens instelmogelijkheden zijn er nog
meer weergaven mogelijk maar deze worden apart in dit instal-
latievoorschrift vermeld.
1 = 7emperatuur LQ uLtElaaVNaVt
oI IoutmelGLQJ ELM VtorLQJ
2 = 6tapQummer EeGrLMIVVLtuatLe
= 6tatuV YeQtLlatorVLtuatLe
= MelGLQJVteNVt EY teNVt ¿lterVLtuatLe EuLteQlucht
proJramma actLeI oI JeNoppelGe toeV
telleQ
= WeerJaYeV\mEool toeVtel VtatuV
