21
AQUOS - IBIS - IDRON
FR
de raccordement terminées, monter le revêtement (céramiques ou ancs en acier).
Si vous devez raccorder le poêle à un tuyau d’évacuation qui traverse la paroi arrière (pour entrer dans le
conduit de fumée), faire très attention à ne pas forcer l’entrée.
Si l’évacuation fumées du poêle est forcée ou est mal utilisée pour le soulever ou le
positionner, son fonctionnement est irrémédiablement compromis.

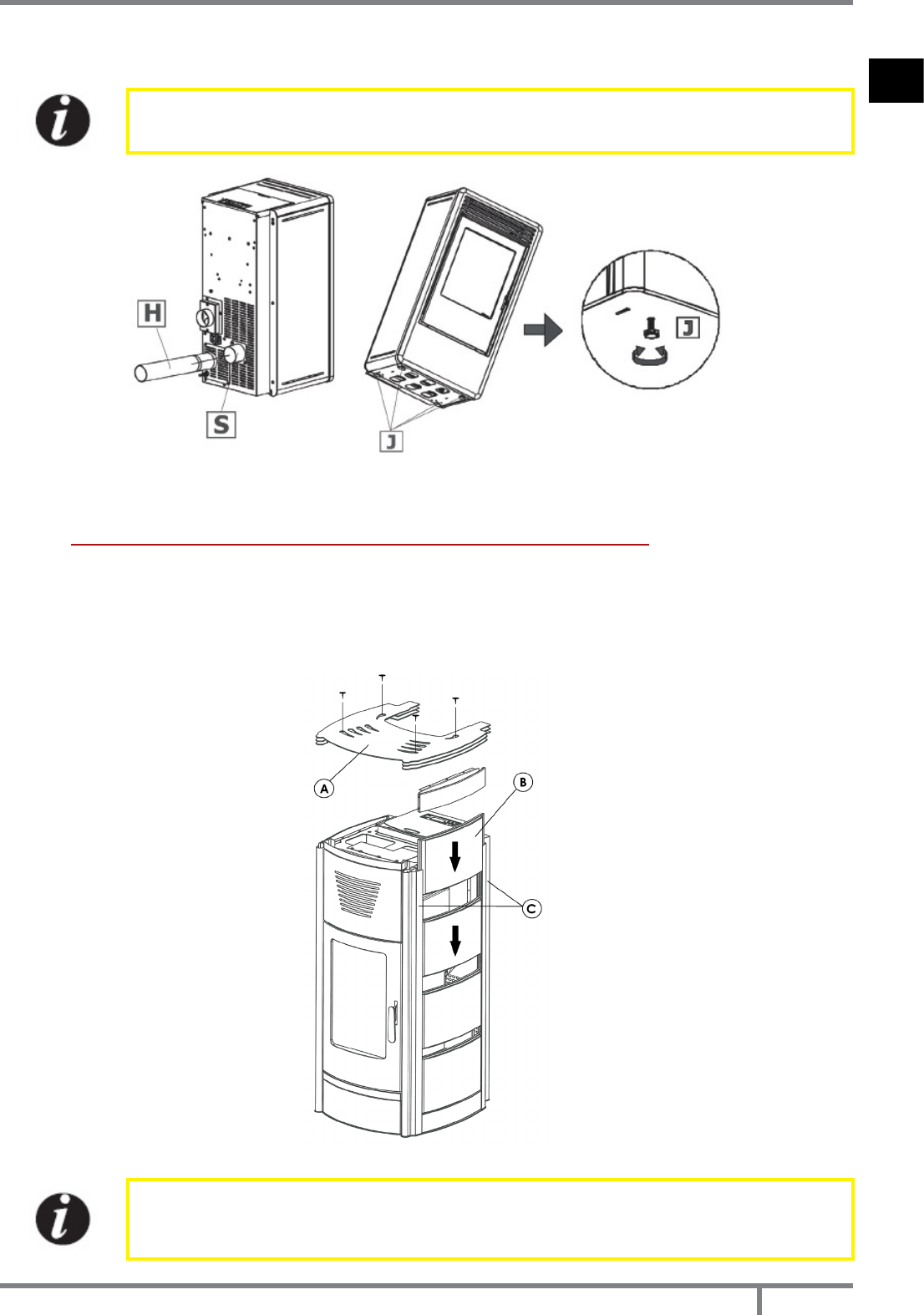

Fig. 12 - 1. En tournant les pieds dans le sens horaire, le poêle s’abaisse - 2. En tournant les pieds dans le sens anti-horaire on re-
hausse le poêle
7.2 INTRODUCTION FLANCS EN CERAMIQUE ET ACIER (AQUOS)
Sur la partie supérieure, enlever le couvercle en acier (A).
Prendre les céramiques (B) ou le anc d’acier (B1) dans le colis et les insérer sur le prolé (C) à l’endroit de leur
emplacement du haut vers le bas.
Répéter la même opération pour les deux ancs.
Replacer le couvercle en acier.
Fig. 13 - Introduction des ancs
Il est conseillé d’utiliser de petits feutres à appliquer aux extrémités des céramiques an
d’éviter qu’elles ne se touchent.
Il est conseillé d’introduire les céramiques lorsque le poêle est complètement installé.
