Operating Instructions and Installation Instructions
Table Of Contents
- 1 INTRODUCTION
- 2 MISES EN GARDE
- 3 MISES EN GARDE POUR L’ÉLIMINATION CORRECTE DU PRODUIT
- 4 CONDITIONS DE GARANTIE
- 5 INSTRUCTIONS POUR L’INSTALLATION
- 6 DESSINS ET CARACTERISTIQUES TECHNIQUES
- 7 INSTALLATION ET MONTAGE
- 8 RACCORDEMENT HYDRAULIQUE
- 8.1 RACCORDEMENT DISPOSITIF HYDRAULIQUE
- 8.2 SCHEMA DE BRANCHEMENT POELE (AQUOS 15 - 22 / IBIS 15 - 22 / IDRON 15 -22)
- 8.3 SCHEMA RACCORDEMENT POELE HYDRO EQUIPEE DU KIT DE PRODUCTION D’EAU SANITAIRE (AQUOS 22 H2O / IBIS 22 H2O / IDRON 22 H2O)
- 8.4 SCHEMA DE RACCORDEMENT POELE HYDRO (IBIS 11 / IDRON 11)
- 8.5 RACCORDEMENT DU DISPOSITIF
- 8.6 REMPLISSAGE DU DISPOSITIF
- 8.7 KIT PRODUCTION EAU SANITAIRE (uniquement poêles AQUOS 22 H2O / IBIS 22 H2O / IDRON 22 H2O)
- 8.8 CARACTERISTIQUES DE L’EAU
- 9 RACCORDEMENTS ELECTRIQUES
- 10 PREMIER ALLUMAGE
- 11 RUBRIQUES DU MENU
- 12 NOTIONS PRELIMINAIRES
- 13 FONCTIONNEMENT
- 13.1 MODES DE FONCTIONNEMENT
- 13.2 RACCORDEMENT THERMOSTAT EXTERIEUR (e)
- 13.3 ALLUMAGE
- 13.4 EROGATION DE PUISSANCE
- 13.5 MODE PROGRAMME (TIMER) - Menu principal
- 13.6 EXEMPLES DE PROGRAMMATION
- 13.7 REMARQUES POUR LE FONCTIONNEMENT TIMER
- 13.8 MODE AUTO ECO (voir points f-g MENU CONFIGURATIONS a pag. 29)
- 13.9 FONCTION SLEEP (menu principal)
- 13.10 CHAUDIERE AUXILIAIRE (voir point i MENU CONFIGURATIONS a pag. 29)
- 13.11 RECETTE PELLETS (voir point j MENU CONFIGURATIONS a pag. 29)
- 13.12 VARIATION RPM FUMEES (voir point k MENU CONFIGURATIONS a pag. 29)
- 13.13 T ON POMPE (uniquement pour usagers experts) - voir point h MENU CONFIGURATIONS a pag. 29
- 13.14 PUISSANCE MAXIMALE (uniquement pour usagers experts) - voir point l MENU CONFIGURATIONS a pag. 29
- 13.15 FONCTION RAMONAGE (uniquement pour les agents de maintien) - voir point n MENU CONFIGURATIONS a pag. 29
- 13.16 FONCTION SAISON (voir point p MENU CONFIGURATIONS a pag. 29)
- 13.17 CHARGEMENT VIS SANS FIN (voir point d MENU CONFIGURATIONS a pag. 29)
- 13.18 TEST COMPOSANTS (voir point m MENU CONFIGURATIONS a pag. 29)
- 14 DISPOSITIFS DE SECURITE ET ALARMES
- 14.1 LES DISPOSITIFS DE SECURITE
- 14.2 PRESSOSTAT
- 14.3 SONDE TEMPERATURE FUMEES
- 14.4 THERMOSTAT A CONTACT DANS LE RESERVOIR COMBUSTIBLE
- 14.5 THERMOSTAT A CONTACT DANS LA CHAUDIERE
- 14.6 SONDE TEMPERATURE EAU
- 14.7 DISPOSITIFS DE SECURITE ELECTRIQUE
- 14.8 VENTILATEUR FUMEES
- 14.9 MOTOREDUCTEUR
- 14.10 DEFAUT TEMPORAIRE DE COURANT
- 14.11 DEFAUT D’ALLUMAGE
- 14.12 FONCTION ANTIGEL
- 14.13 FONCTION ANTIBLOCAGE POMPE
- 14.14 SIGNALISATIONS DES ALARMES
- 14.15 MISE A ZERO DE L’ALARME
- 14.16 ARRET NORMAL (sur le panneau : OFF avec flamme clignotante)
- 14.17 COUPURE DE COURANT AVEC POELE ALLUME
- 14.18 BLACKOUT SUPERIEUR A 10” AVEC POELE EN PHASE D’ARRET
- 15 NETTOYAGE ET MAINTENANCE
- 15.1 NETTOYAGE QUOTIDIEN OU HEBDOMADAIRE PAR L’UTILISATEUR
- 15.2 AVANT CHAQUE ALLUMAGE
- 15.3 NETTOYAGE DU VERRE
- 15.4 NETTOYAGE DE L’ECHANGEUR ET DU COMPARTIMENT SOUS-BRASIER TOUS LES 2/3 JOURS
- 15.5 NETTOYAGES PERIODIQUES PAR LE TECHNICIEN SPECIALISE
- 15.6 NETTOYAGE DE L’ECHANGEUR DE CHALEUR
- 15.7 NETTOYAGE ECHANGEUR ET FAISCEAU TUBULAIRE (AQUOS 15-22-22 H2O / IBIS 15-22-22 H2O / IDRON 15-22-22 H2O)
- 15.8 NETTOYAGE COMPARTIMENT SUPERIEUR
- 15.9 NETTOYAGE COMPARTIMENT INFERIEUR
- 15.10 NETTOYAGE ECHANGEUR ET FAISCEAU TUBULAIRE (IBIS 11 / IDRON 11)
- 15.11 NETTOYAGE COMPARTIMENT SUPERIEUR
- 15.12 NETTOYAGE COMPARTIMENT INFERIEUR
- 15.13 NETTOYAGE TUYAU DE FUMEE ET CONTROLES EN GENERAL :
- 15.14 MISE EN HORS SERVICE (fin de saison)
- 16 PANNES/CAUSES/SOLUTIONS

9
AQUOS - IBIS - IDRON
FR

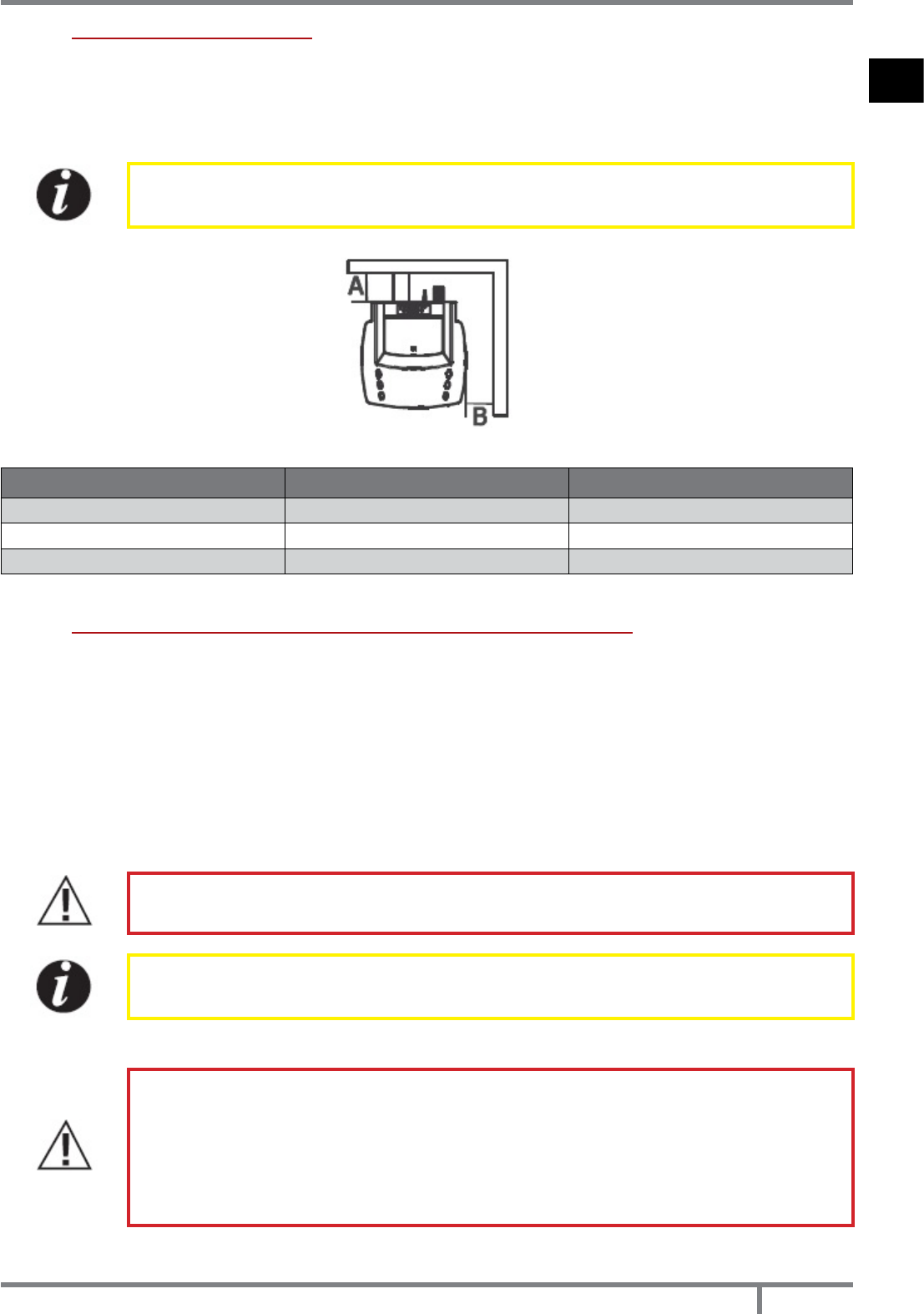

5.4 DISTANCES MINIMUM
Si les parois ne sont pas inammables, placer le poêle à une distance minimale arrière de 10 cm au moins.
Dans le cas de parois inammables, conserver une distance minimale arrière (A) de 5 cm, latérale (B) de 10 cm,
distance minimale du tuyau au mur (E) 5 cm et une distance avant de 100 cm.
En cas de présence d’objets retenus particulièrement délicats tels que les meubles, rideaux, canapés, augmenter
considérablement la distance avec le poêle.
En présence de sol en bois, il est conseillé de monter le plan de protection du sol et dans
tous les cas, de suivre les normes en vigueur dans le pays.
Fig. 1 - Distances
MODELE PAROIS NON INFLAMMABLES PAROIS INFLAMMABLES
AQUOS 15-22-22 H2O A = 5 cm / B = 5 cm A = 10 cm / B = 10 cm
IBIS 11-15-22-22 H2O A = 5 cm / B = 5 cm A = 10 cm / B = 10 cm
IDRON 11-15-22-22 H2O A = 5 cm / B = 5 cm A = 10 cm / B = 10 cm
5.5 RACCORDEMENT DU CANAL D’EVACUATION DES FUMEES
Lors de la réalisation du trou pour le passage du tube d’évacuation des fumées, il est nécessaire de tenir compte
de l’éventuelle présence de matériaux inammables. Si le trou doit traverser une paroi en bois ou en tout cas en
matériel thermolabile l’INSTALLATEUR DOIT d’abord utiliser le raccord mural spécique (diam. 13 cm minimum)
et isoler correctement le tube du produit qui le traverse en utilisant des matéraiux isolants corrects (ép. 1,3 - 5 cm
avec conductibilité thermique min de 0,07 W/m°K).
Suivre cette même consigne si le tuyau du produit doit parcourir des segments verticaux ou horizontaux en
restant à proximité (min. 20 cm) du mur thermolabile.
Sinon, il est conseillé d’employer un tuyau industriel calorifugé qui peut également être utilisé à l’extérieur pour
éviter la condensation.
La chambre de combustion travaille en dépression. Le tuyau de fumée pour l’évacuation des fumées sera en
dépression lorsqu’il sera relié à un conduit de fumée efcace comme prescrit.
Il est toujours nécessaire d’utiliser des tuyaux et des raccords aux joints adéquats qui
garantissent l’étanchéité.
Tous les éléments constitutifs du tuyau de fumée doivent pouvoir être inspectés et amovibles
pour permettre le nettoyage interne périodique (raccord en T avec inspection).
Positionner le produit en considérant toutes les prescriptions et les mises en garde signalées jusqu’à présent.
IMPORTANT!
Tous les changements de direction à 90° du canal d’évacuation des fumées doivent être,
si possible, équipés des raccords spéciques en “T” avec inspection.
POUR LE RACCORD AU CONDUIT DE FUMEE, NE PAS UTILISER PLUS DE 2-3 m (AVEC INCLINAISON
MINIMUM DE 3%) DE TUYAU HORIZONTAL, NI PLUS DE 3 COURBES AVEC ANGLE > 90°. IL EST
EGALEMENT CONSEILLE DE NE PAS DEPASSER LES 6 METRES DE LONGUEUR AVEC LE TUYAU Ø
80 mm.
