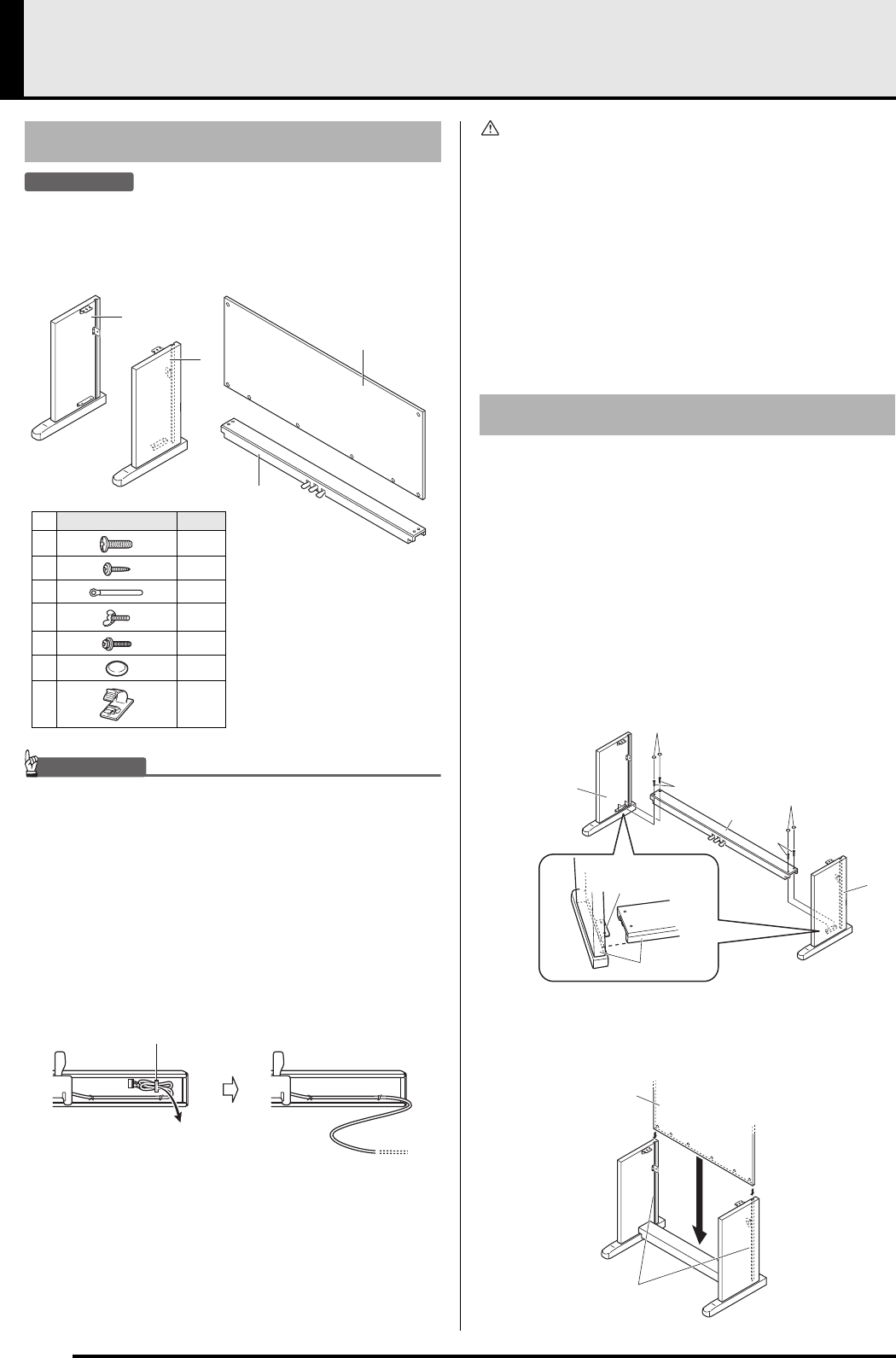

Armado del soporte
PREPARACIÓN
• Este soporte no incluye ninguna de las herramientas
requeridas para el armado. Tenga a mano un
destornillador grande tipo Philips (+) pues lo
necesitará para el armado.
¡
IMPORTANTE!
• Si faltara o estuviera dañado algún componente,
póngase en contacto con el centro de servicio
CASIO local.
• Tenga en cuenta que el uso no autorizado de piezas
o componentes pueden causar daños al soporte y/o
al piano.
z Antes de empezar a armar el soporte, desate la cinta
1
que mantiene amarrado el cable del pedal en la
parte trasera de la pieza transversal
D
, y extienda el
cable.
PRECAUCIÓN
• El armado del soporte requiere por lo menos dos
personas que trabajen en equipo.
• El armado de este soporte debe realizarse sobre
una superficie plana.
• No quite la cinta que mantiene la cubierta del
teclado asegurada en su lugar hasta finalizar el
armado. Si quitara la cinta, la cubierta del teclado se
podría abrir y cerrar durante el armado, y correría el
riesgo de lastimarse las manos y los dedos.
• Durante el armado, tenga la precaución de no
pillarse los dedos entre las piezas.
1. Fije los paneles laterales A y B a la pieza
transversal D. Asegure los paneles laterales
usando los cuatro tornillos E.
• Al instalar la pieza 2, inserte los soportes 3 en las
ranuras provistas en cada extremo de la pieza
transversal D. Si los soportes 3 no estuvieran
completamente insertados en los extremos de la pieza
transversal
D
, los tornillos E no podrían introducirse
en los orificios de tornillos de los soportes 3, lo cual
provocaría a su vez daños en las roscas de los
mismos.
• Cubra las cabezas de los tornillos con las tapas J.
2. Deslice el panel trasero
C
dentro de las
ranuras
4
de los paneles laterales.
Desembalaje
A
B
C
D
Pieza Cant.
E
4
F
6
G
1
H
2
I
2
J
4
K
1
1
Para armar el soporte
A
E
D
E
B
J
J
3
2
C
4
