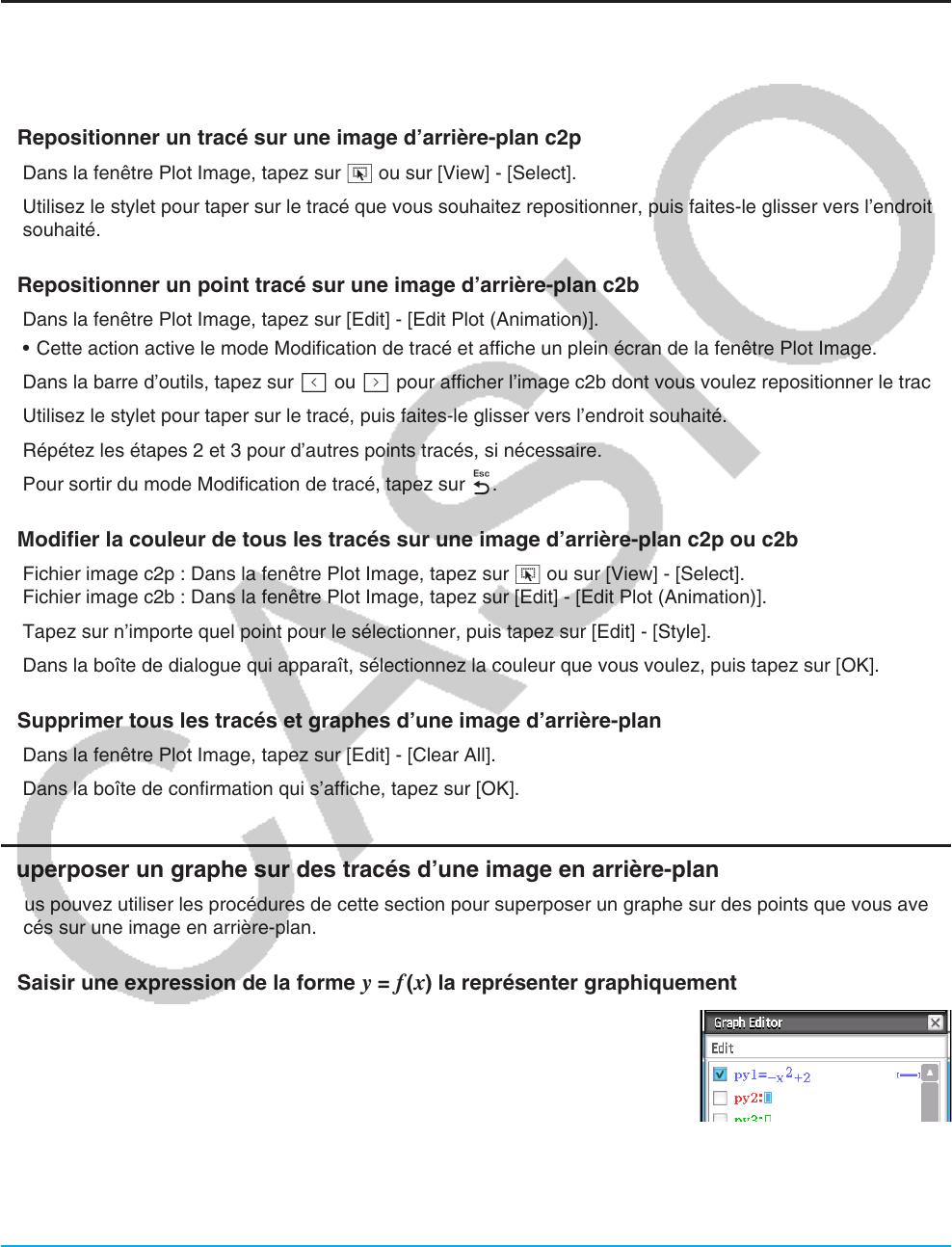

Chapitre 15 : Application Plot Image 272
u Visualiser les images qui composent un fichier c2b
1. Avec le fichier c2b dont vous souhaitez que les images soient affichées comme image d’arrière-plan de la
fenêtre Plot Image, tapez sur [File] - [Play] - [Auto] ou [File] - [Play] - [Manual].
2. Pour quitter cette opération, tapez sur m dans la barre d’outils.
Modifier des tracés sur une image en arrière-plan
Vous pouvez utiliser les procédures de cette section pour repositionner différents tracés. Vous pouvez
également changer la couleur de tous les tracés ou supprimer tous les tracés d’une image.
u Repositionner un tracé sur une image d’arrière-plan c2p
1. Dans la fenêtre Plot Image, tapez sur G ou sur [View] - [Select].
2. Utilisez le stylet pour taper sur le tracé que vous souhaitez repositionner, puis faites-le glisser vers l’endroit
souhaité.
u Repositionner un point tracé sur une image d’arrière-plan c2b
1. Dans la fenêtre Plot Image, tapez sur [Edit] - [Edit Plot (Animation)].
• Cette action active le mode Modification de tracé et affiche un plein écran de la fenêtre Plot Image.
2. Dans la barre d’outils, tapez sur < ou > pour afficher l’image c2b dont vous voulez repositionner le tracé.
3. Utilisez le stylet pour taper sur le tracé, puis faites-le glisser vers l’endroit souhaité.
4. Répétez les étapes 2 et 3 pour d’autres points tracés, si nécessaire.
5. Pour sortir du mode Modification de tracé, tapez sur l.
u Modifier la couleur de tous les tracés sur une image d’arrière-plan c2p ou c2b
1. Fichier image c2p : Dans la fenêtre Plot Image, tapez sur G ou sur [View] - [Select].
Fichier image c2b : Dans la fenêtre Plot Image, tapez sur [Edit] - [Edit Plot (Animation)].
2. Tapez sur n’importe quel point pour le sélectionner, puis tapez sur [Edit] - [Style].
3. Dans la boîte de dialogue qui apparaît, sélectionnez la couleur que vous voulez, puis tapez sur [OK].
u Supprimer tous les tracés et graphes d’une image d’arrière-plan
1. Dans la fenêtre Plot Image, tapez sur [Edit] - [Clear All].
2. Dans la boîte de confirmation qui s’affiche, tapez sur [OK].
Superposer un graphe sur des tracés d’une image en arrière-plan
Vous pouvez utiliser les procédures de cette section pour superposer un graphe sur des points que vous avez
tracés sur une image en arrière-plan.
u Saisir une expression de la forme y = f (x) la représenter graphiquement
1. Dans la fenêtre Plot Image, tapez sur [Graph] - [Graph Editor].
• La boîte de dialogue de l’éditeur de graphes s’affiche.
2. Saisissez une fonction de
x (par exemple : −x
2
+ 2) puis appuyez sur E.
• Cela enregistrera la fonction et déplacera le curseur sur la ligne suivante.
Vous pouvez répéter l’étape 2 ci-dessus pour enregistrer une autre
fonction, si nécessaire.
• Vous pouvez enregistrer jusqu’à cinq fonctions.
