32

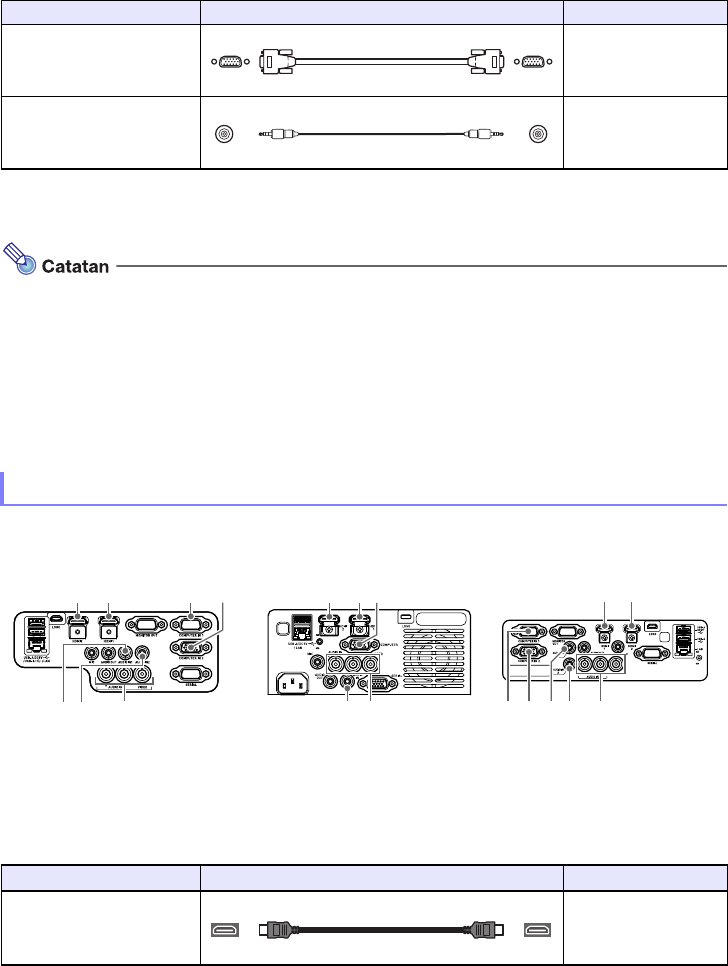

Sambungan RGB Analog
Dengan jenis sambungan ini, kabel RGB hanya memasukkan sinyal gambar komputer. Jika Anda juga
ingin mengeluarkan audio dari komputer, Anda harus menyambungkan kabel audio.
Model Seri XJ-UT, XJ-S400UN, atau XJ-S400WN hanya memiliki sebuah terminal
MONITOR OUT yang memungkinkan Anda mengeluarkan secara langsung sinyal yang
sedang dimasukkan ke terminal
COMPUTER IN 1 atau terminal
COMPUTER IN 2 ke
tampilan luar. Untuk detailnya, lihat “Menggunakan Terminal MONITOR OUT (Seri XJ-UT,
XJ-S400UN, XJ-S400WN)” (halaman 78).
Hubungan antara terminal output gambar dan terminal output audio dapat diubah sesuai
kebutuhan. Perhatikan bahwa kombinasi yang ditunjukkan dalam tabel adalah pengaturan
awal bawaan. Untuk detailnya, lihat “Hubungan Antara Input Gambar dan Input Audio”
(halaman 45).
Dengan sambungan jenis ini, sambungkan ke HDMI, video komponen, atau terminal video komposit
dari piranti video.
Sambungan HDMI
Dengan jenis sambungan ini, sinyal video dan sinyal audio dari piranti video dimasukkan secara
bersamaan menggunakan satu kabel.
Terminal Proyektor Kabel Sambungan Terminal Komputer
COMPUTER IN 1*
2
atau
COMPUTER IN 2
Terminal Keluar Analog
RGB (VGA)
AUDIO IN 1*
3
atau
AUDIO IN 2
Jack headphone atau
jack output audio
lainnya.
*2 Model Seri XJ-F, XJ-S400U, atau XJ-S400W hanya memiliki sebuah terminal COMPUTER IN.
*3 Model Seri XJ-F, XJ-S400U, atau XJ-S400W hanya memiliki sebuah terminal AUDIO IN.
Menyambung ke Piranti Video
Seri XJ-UT Seri XJ-F Seri XJ-S
Terminal Proyektor Kabel Sambungan Terminal Piranti Video
HDMI 2
atau
HDMI 1*
1
Terminal HDMI Out
*1 Model XJ-UT312WN hanya memiliki sebuah terminal HDMI.
Kabel RGB (D-Sub kabel 15-pin)
15-pin Mini D-Sub
Kabel audio
Stereo mini jack
Kabel HDMI
HDMI Jenis A
