33
Penyambungan Video Komponen
Terminal output video komponen piranti video dikelompokkan sebagai satu set yang terdiri dari tiga
komponen: Y, Cb, Cr atau Y, Pb, Pr. Sambungkan kabel video komponen sedemikian hingga warna
dari tiga colokannya sesuai dengan warna terminal (hijau untuk Y, biru untuk Cb atau Pb, merah untuk
Cr atau Pr). Jika Anda ingin mengeluarkan audio piranti video melalui pengeras suara proyektor, Anda
juga harus menyambungkan kabel audio.
Penyambungan Video Komposit
Terminal output video komposit piranti video dikelompokkan sebagai satu set yang terdiri dari tiga
komponen: video (kuning) dan audio (putih dan merah). Gunakan kabel video dan audio RCA untuk
menyambung ke terminal proyektor yang berwarna seperti itu.
Hubungan antara terminal output gambar dan terminal output audio dapat diubah sesuai
kebutuhan. Perhatikan bahwa kombinasi yang ditunjukkan dalam tabel adalah pengaturan
awal bawaan. Untuk detailnya, lihat “Hubungan Antara Input Gambar dan Input Audio”
(halaman 45).

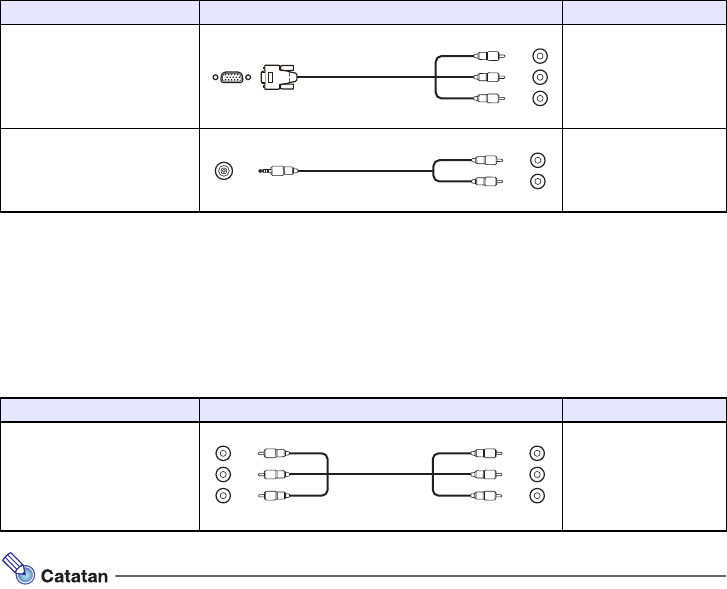

Terminal Proyektor Kabel Sambungan Terminal Piranti Video
COMPUTER IN 1*
2
atau
COMPUTER IN 2
Terminal Video Out
Komponen
AUDIO IN 1*
3
atau
AUDIO IN 2
Terminal Audio Out
*2 Model Seri XJ-F, XJ-S400U, atau XJ-S400W hanya memiliki sebuah terminal COMPUTER IN.
*3 Model Seri XJ-F, XJ-S400U, atau XJ-S400W hanya memiliki sebuah terminal AUDIO IN.
Terminal Proyektor Kabel Sambungan Terminal Piranti Video
VIDEO,
AUDIO IN R/L
Terminal Video Out/
Audio Out
Kabel video komponen
15-pin Mini D-Sub
Kabel audio
Stereo mini jack
Kabel video audio RCA
Jack RCA
