39
Sebelum memasang atau melepas penutup kabel, matikan proyektor dan cabut colokan dayanya dari
stopkontak daya. Setelah mematikan proyektor, tunggu beberapa saat agar proyektor mendingin.

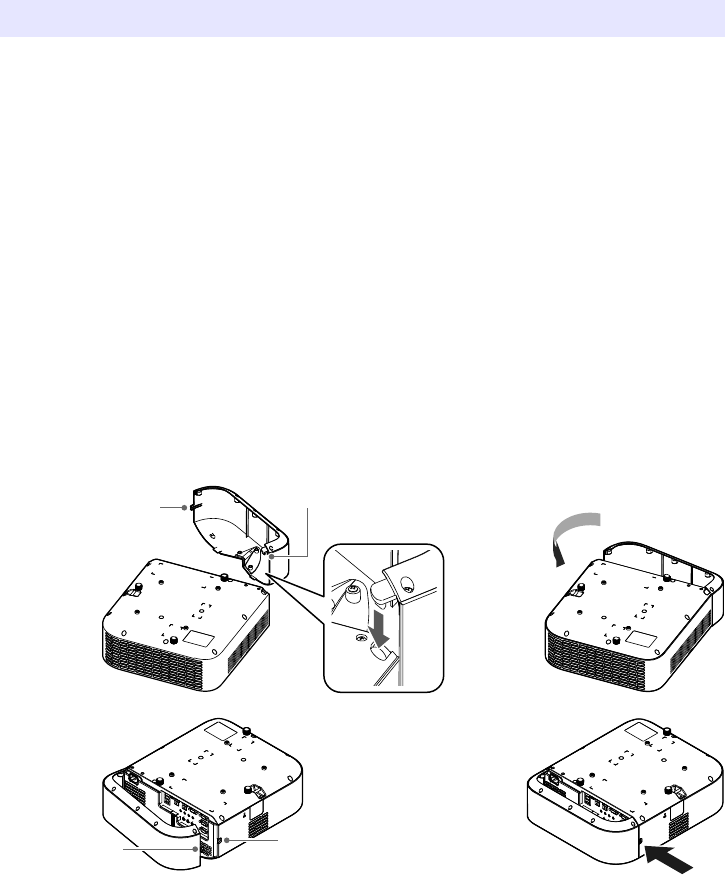

Memasang dan Melepas Penutup Kabel (Seri XJ-UT)
Memasang penutup kabel
1.
Balikkan proyektor dan masukkan
kait penutup kabel ke dalam lubang
pada proyektor (Gambar 1).
2.
Putar penutup kabel pada searah
yang ditunjukkan oleh panah pada
Gambar 2 untuk memasangnya
pada proyektor.
3.
Sejajarkan sekrup penutup kabel
dengan lubang sekrup pada
proyektor (Gambar 3), gunakan
obeng sekrup kembang untuk
mengencangkan sekrup (Gambar 4).
Melepas penutup kabel
1.
Gunakan obeng plus untuk
melonggarkan sekrup penutup
kabel sampai terlepas dari
proyektor (tanpa melepaskannya
dari penutup).
2.
Lepas sisi sekrup penutup kabel
dari proyektor dan lepas kait
penutup dari proyektor.
Gambar 1 Gambar 2
Gambar 3 Gambar 4
Sekrup
Kait
Sekrup
Lubang sekrup
