77
Anda dapat menggunakan perangkat keras pemasang dinding khusus untuk memasang proyektor
pada dinding. Dalam konfigurasi ini, proyektor harus dipasang dengan bagian atas proyektor
menghadap ke bawah.
Untuk detail lebih lengkapnya, hubungi pengecer tempat Anda membeli proyektor ini.
Ketika memasang proyektor pada dinding, pastikan sekurang-kurangnya berjarak satu meter
dari detektor kebakaran, alarm kebakaran, dan alat perlindungan kebakaran lainnya.
Memasang proyektor terlalu dekat dengan alat perlindungan kebakaran dapat berisiko
kesalahan pengoperasian alat akibat udara hangat yang dikeluarkan dari proyektor. Juga
hindari memasang proyektor dekat dengan cahaya neon atau sumber cahaya yang kuat.
Cahaya yang terang dapat mempersingkat jarak pengoperasian kendali jarak jauh atau
bahkan menyebabkannya mustahil digunakan. Ketika memilih lokasi proyektor, pastikan
menguji pengoperasian kendali jarak jauh.
Arah vertikal dan horizontal gambar yang terproyeksi akan dibalik dari posisi normal saat
proyektor diposisikan terbalik untuk dipasang pada dinding. Anda perlu mengubah penataan
proyektor untuk membenarkannya. Untuk detail, lihat “Pengaturan Layar 3 Dudukan Langit-
langit” (halaman 62) dalam “Pengaturan Menu Penataan”.
Proyektor bisa digantung di langit-langit. Saat menggantung proyektor di langit-langit, Anda dapat
mengorientasikannya terbalik atau dengan lensa proyeksi menghadap lurus ke bawah.
Untuk detail lebih lengkapnya, hubungi pengecer tempat Anda membeli proyektor ini.
Ketika menggantung proyektor di langit-langit, pastikan sekurang-kurangnya berjarak satu
meter dari detektor kebakaran, alarm kebakaran, dan alat perlindungan kebakaran lainnya.
Memasang proyektor terlalu dekat dengan alat perlindungan kebakaran dapat berisiko
kesalahan pengoperasian alat akibat udara hangat yang dikeluarkan dari proyektor. Juga
hindari memasang proyektor dekat dengan cahaya neon atau sumber cahaya yang kuat.
Cahaya yang terang dapat mempersingkat jarak pengoperasian kendali jarak jauh atau
bahkan menyebabkannya mustahil digunakan. Ketika memilih lokasi proyektor, pastikan
menguji pengoperasian kendali jarak jauh.
Arah vertikal dan horizontal gambar yang terproyeksi akan dibalik dari posisi normal saat
proyektor diposisikan terbalik untuk digantung pada langit-langit. Anda perlu mengubah
penataan proyektor untuk membenarkannya. Untuk detail, lihat “Pengaturan Layar 3
Dudukan Langit-langit” (halaman 62) dalam “Pengaturan Menu Penataan”.

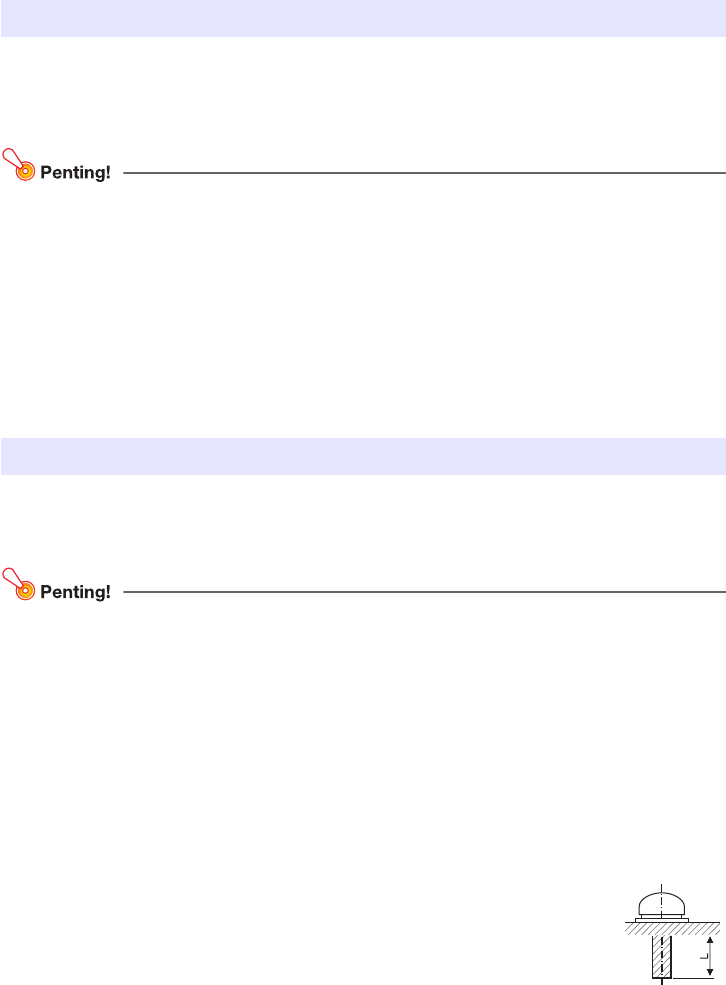

Saat memasang proyektor ke braket, pastikan untuk memasangnya sesuai dengan kondisi
yang dijelaskan berikut ini.
• Gunakan sekrup SEMS ganda (dengan washer dan washer pegas)
•Diameter sekrup: M4
• Panjang sekrup: [Ketebalan Washer dan Washer Pegas]
+ [Ketebalan Braket]
+ [Jumlah Ulir] (L: 5 hingga 8 mm)
Pastikan sekrup memiliki panjang seperti di atas. Penggunaan sekrup yang
terlalu panjang dapat merusak proyektor Anda. Penggunaan sekrup yang
terlalu pendek tidak akan memberikan kekuatan yang diperlukan untuk
menyangga.
Memasang Proyektor pada Dinding (Seri XJ-UT)
Menggantung Proyektor di Langit-Langit
