Page 4
Air diverter
(Optional re-circulating kit)
Charcoal Filter
(Optional re-circulating kit)
Description Quantity
Toggle Bolts 2 Pcs
Duct Set 1 Set
Body Hook 2 Pcs
Chimney Mounting Bracket 2 Pcs
This “Installation Guide and Users Manual” 1 Set
5mm x 16mm Screw with Washer 4 Set
4mm x 16mm Tapping Screw 6 Pcs
4mm x 10mm Tapping Screw 16 Pcs
Optional: Toggle Bolt with Tapping Screw for Air Diverter 2 Set
Optional: Screw for Charcoal Filter 3 Pcs
Lower standard chimney Upper standard chimney
Flappers

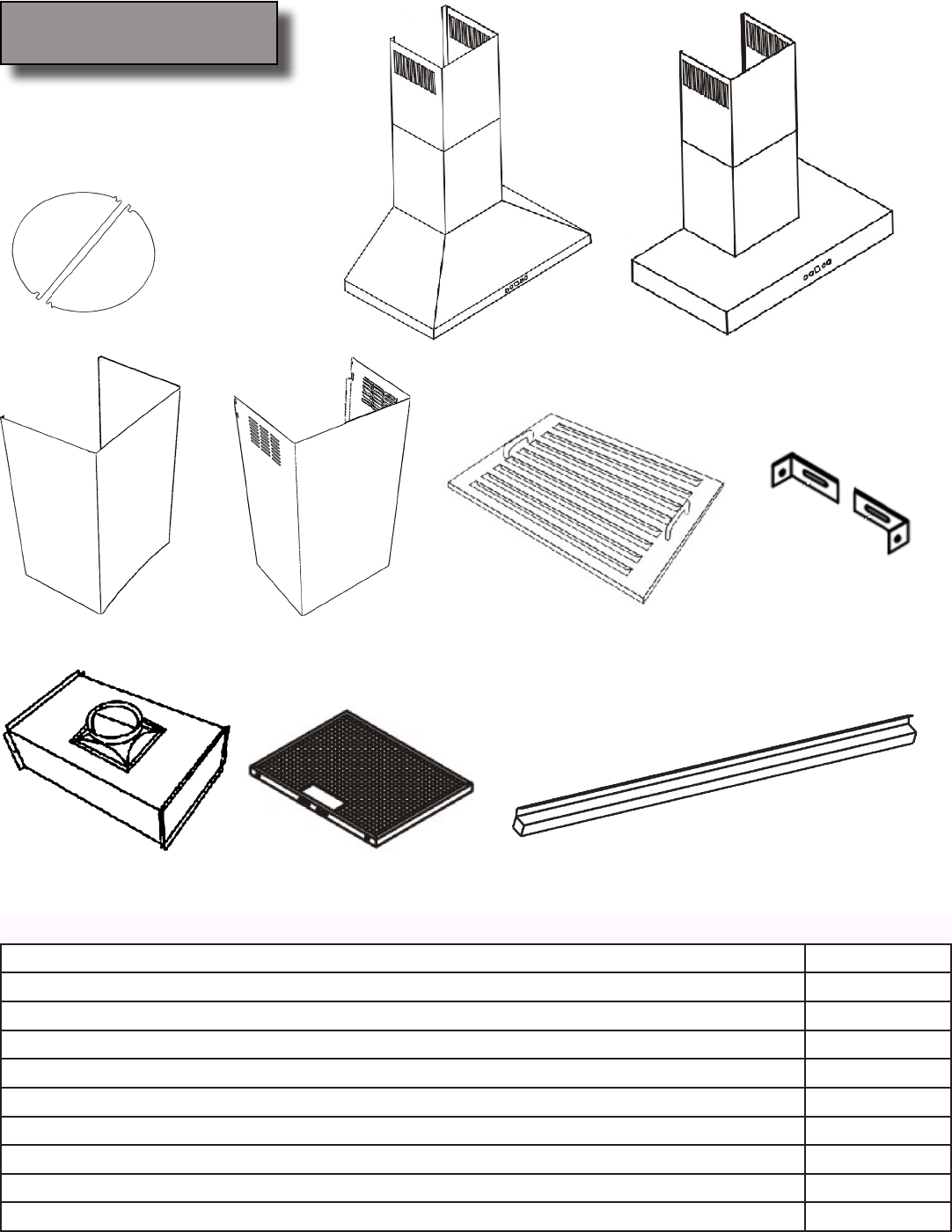

Parts supplied:
Range Hood
(vary with model)
Stainless Steel Bafe Filter(s)
Chimney
Mounting Bracket
Grease Tunnel
