20
MYeBOX 150 - MYeBOX 1500
Betriebsanleitung
3.8.- ANSCHLUSSPLÄNE
3.8.1.- MESSUNG EINES DREIPHASENNETZES MIT 4DRAHTANSCHLUSS, MYeBOX 150
Installationstyp (Circuit Select)
(3)
: 3 Phasen + Neutral
POWER SUPPLY
ALIMENTACIÓN AUXILIAR
U1
L1
L2
L3
N
U2 U3 UN I1 I2 I3 IN
eBOX 150
CARGA / LOAD
MY

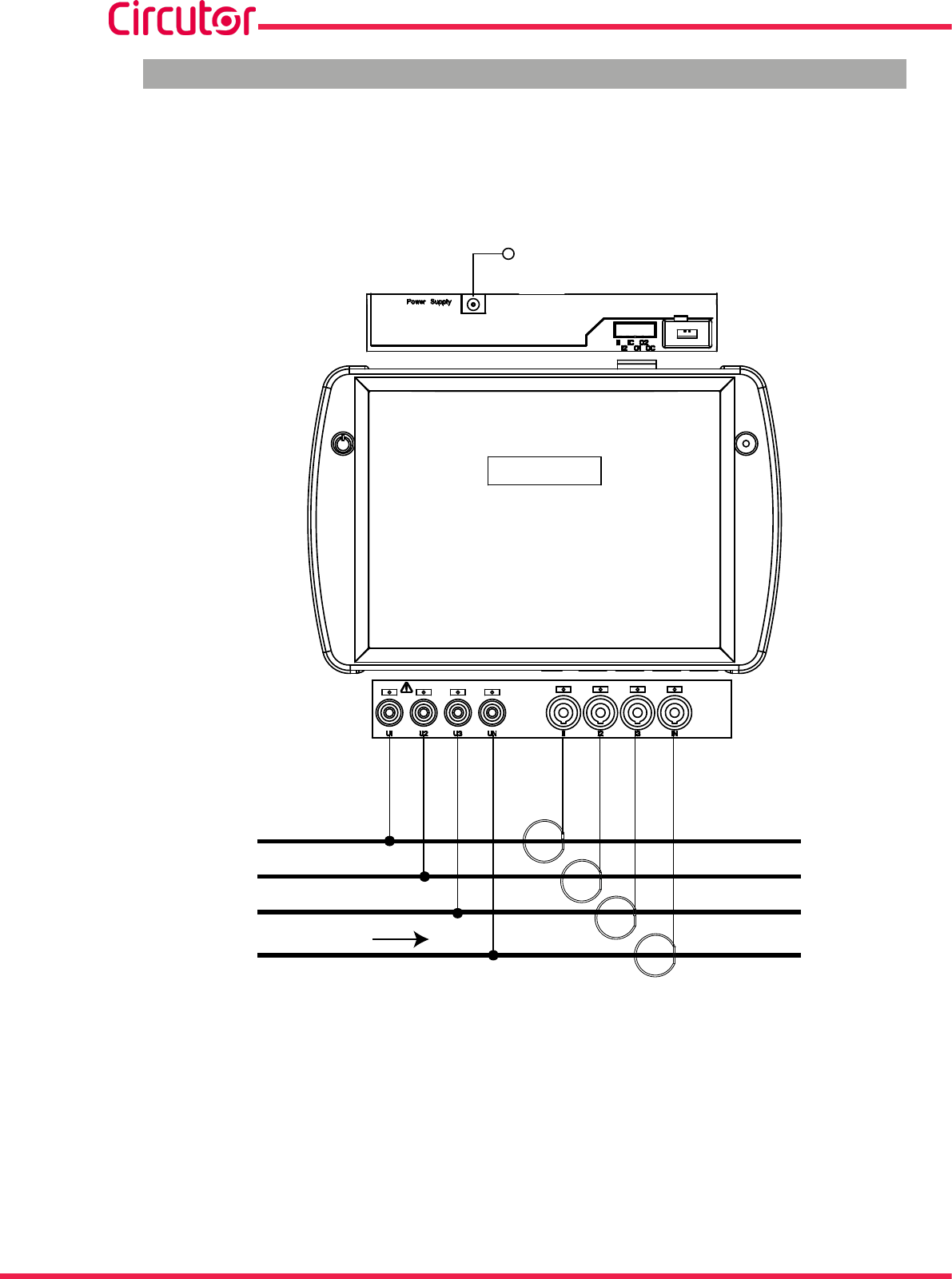

Abbildung 14:Messung von Dreiphasenstrom mit 4-Draht-Anschluss (MYeBOX 150)
Hinweis: siehe Abschnitt „3.8.10. DETAILZEICHNUNG DES ANSCHLUSSES FÜR DIE STROMMESSUNG“
(3)
siehe „5.2.- ANZEIGENMENÜ: DEVICE PROFILE“
