Betriebsanleitung
MYeBOX 150 - MYeBOX 1500
3.8.4.- MESSUNG EINES DREIPHASENNETZES MIT 3DRAHTANSCHLUSS UND ARON-VERBIN
DUNG MYeBOX150 und MYeBOX 1500.
Installationstyp (Circuit Select)
(6)
: Aron.
POWER SUPPLY
ALIMENTACIÓN AUXILIAR
U1
L1
L2
L3
U2 U3 I1 I3
CARGA / LOAD
eBOX 150
MY

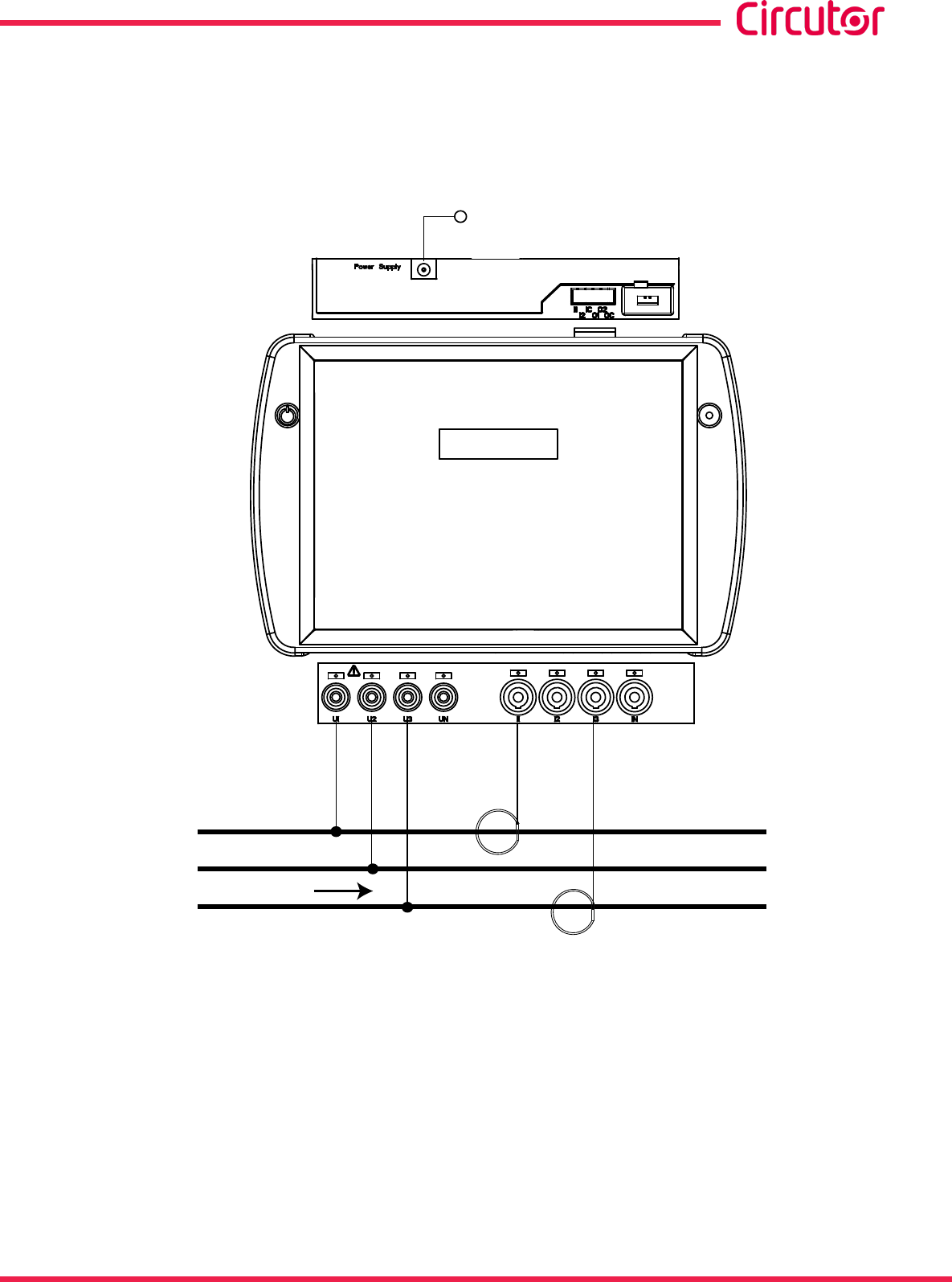

Abbildung 17: Messung von Dreiphasenstrom mit 3-Draht-Anschluss und ARON-Anschluss (MYeBOX 150, MYeBOX 1500)
Hinweis: siehe Abschnitt „3.8.10. DETAILZEICHNUNG DES ANSCHLUSSES FÜR DIE STROMMESSUNG“
(6)
siehe „5.2.- ANZEIGENMENÜ: DEVICE PROFILE“
