MYeBOX 150 - MYeBOX 1500
Betriebsanleitung
3.8.9.- MESSUNG EINES EINPHASENNETZES VON PHASE ZU NEUTRALLEITER MIT 2 DRÄHTEN,
MYEBOX 1500
Installationstyp (Circuit Select)
(11)
: 1 Phase + Neutral
POWER SUPPLY
ALIMENTACIÓN AUXILIAR
U1
L1
N
URef
I1
UN
CARGA / LOAD
eBOX 1500
MY

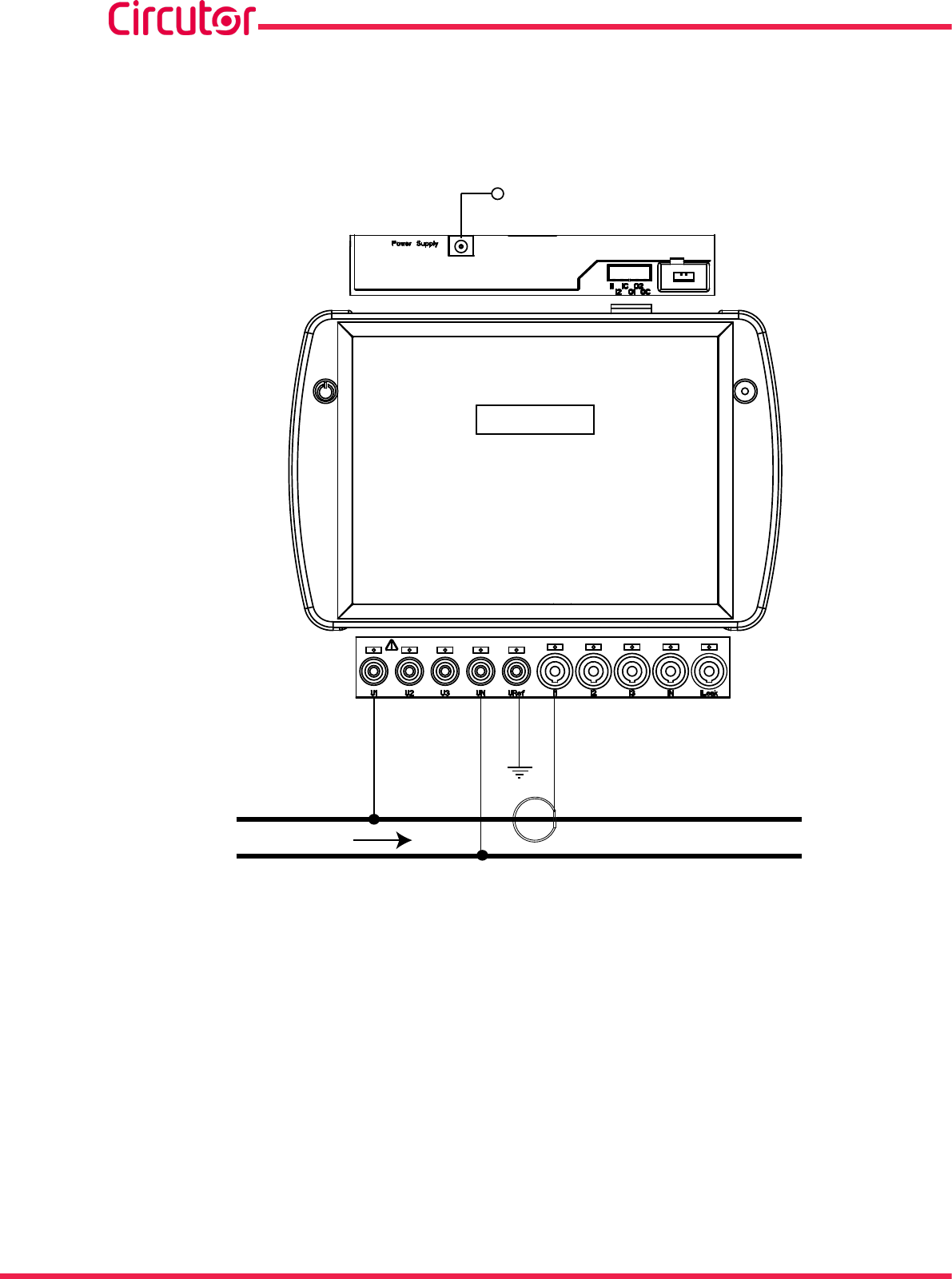

Abbildung 22:Messung eines Einphasennetzes von Phase zu Neutralleiter mit 2 Drähten (MYeBOX 1500)
Hinweis: siehe Abschnitt „3.8.10. DETAILZEICHNUNG DES ANSCHLUSSES FÜR DIE STROMMESSUNG“
(11)
siehe„5.2.- ANZEIGENMENÜ: DEVICE PROFILE“
