8
MYeBOX 150 - MYeBOX 1500
Betriebsanleitung
2.- PRODUKTBESCHREIBUNG

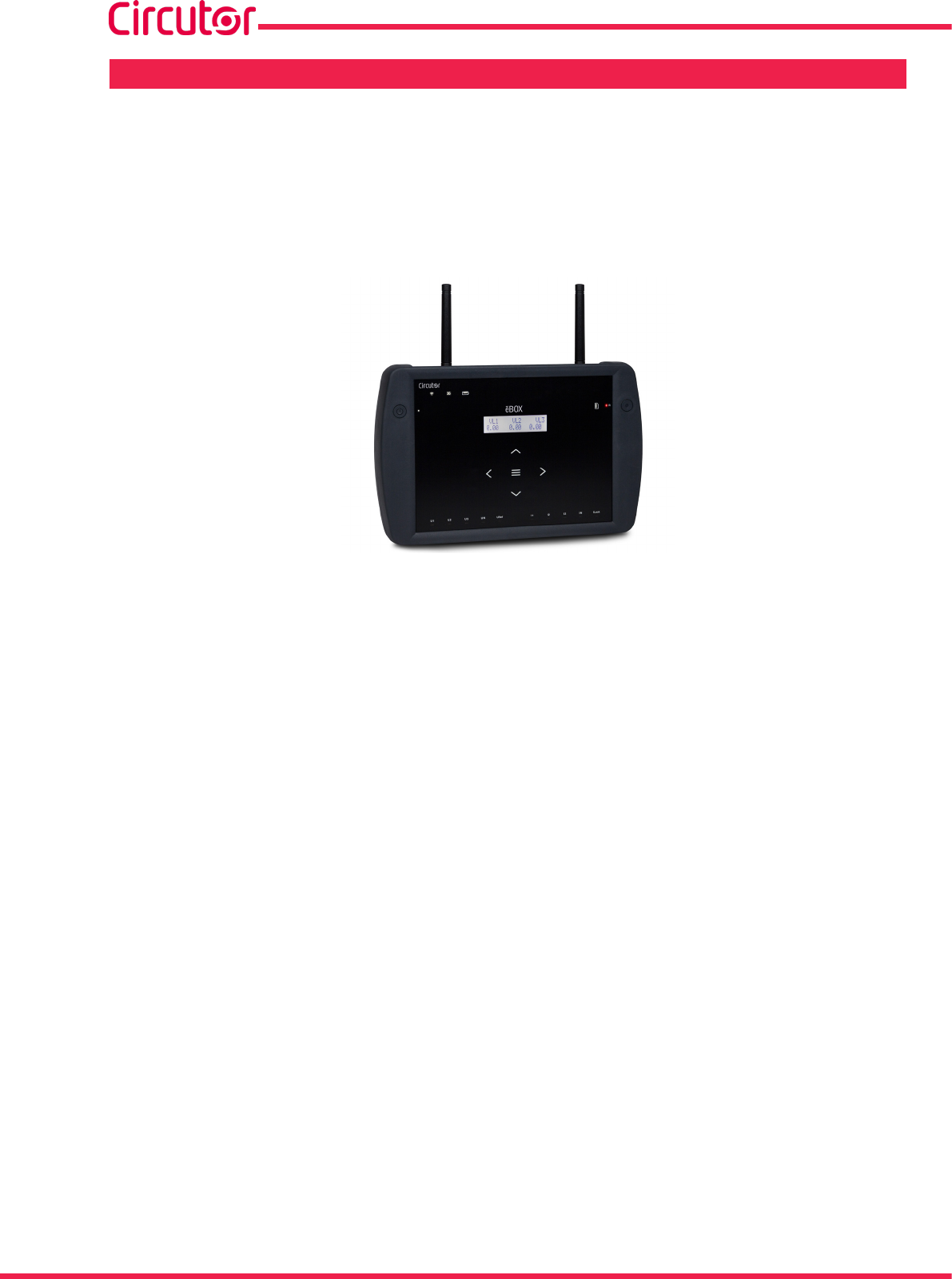

Beim MYeBOX handelt es sich um einen tragbaren Analysator, der die wichtigsten Parameter jeder
elektrischen Anlage misst, berechnet und anzeigt (einphasig, zweiphasig mit und ohne Neutralleiter,
symmetrisch oder unsymmetrisch dreiphasig oder mittels ARON-Verbindung).
Das MYeBOX kann vollständig aus der Ferne konfiguriert werden und Sie können sich die elektrischen
Parameter dank einer mobilen Anwendung, die eine Verbindung zu Ihrem Wi-Fi-Netz herstellt, auf
einem Smartphone oder Tablet-PC anzeigen lassen.
Es gibt 2 Modelle dieses Geräts:
MYeBOX 150
MYeBOX 1500
Das Modell MYeBOX 150 verfügt über:
- 4 Eingänge zur Spannungsmessung, L1, L2, L3 und N
- 4 Eingänge zur Strommessung, L1, L2, L3 und N
- 5 Tasten und 2 Drucktaster, mit denen Sie sich durch die verschiedenen Bild-schirme bewe-
gen und die Programmierung des Geräts durchführen können.
- 14 LED-Anzeigen: Stromversorgung, Akkustatus, Aufzeichnung, Anschluss der Messeingänge,
Speicherstatus und Wi-Fi-Verbindung.
- LCD-Anzeige zur Anzeige der Parameter
- Wi-Fi-Kommunikation
- 1 USB-Anschluss zum Anschließen des Geräts an einen PC und zum Herunterladen der
Daten auf einen PC
Das Modell MYeBOX 1500 verfügt über:
- 5 Eingänge zur Spannungsmessung, L1, L2, L3, N und die Referenzspannung, URef
- 5 Eingänge zur Strommessung, L1, L2, L3, N und den Leckstrom
- 5 Tasten und 2 Drucktaster, mit denen Sie sich durch die verschiedenen Bildschirme bewegen
und die Programmierung des Geräts durchführen können.
- 21 LED-Anzeigen: Stromversorgung, Akkustatus, Aufzeichnung, Anschluss der
Messeingänge, Speicherstatus, Wi-Fi-Verbindung und 3G-Verbindung.
- LCD-Anzeige zur Anzeige der Parameter
- 2 digitale Eingänge
- 2 Transistorausgänge
