30 Switch gestiti della Cisco serie 300
Puertos Ethernet RJ-45: use estos puertos para conectar al switch
dispositivos de red, como computadoras, impresoras y puntos de acceso.
SFP (si lo hubiera)—Los pequeños puertos conectables (SFP) son un
punto de conexión para módulos, para que el switch pueda conectarse a
otros switches. Estos puertos también se conocen como puertos
convertidores de interfaz miniGigaBit (miniGBIC). Se utilizará el término
SFP en esta guía.
• Los puertos SFP son compatibles con los módulos MGBT1, MGBSX1,
MGBLH1, MGBLX1, MGBBX1, MFELX1, MFEFX1, MFEBX1 y MGBT1 de
Cisco, además de otras marcas de módulos.

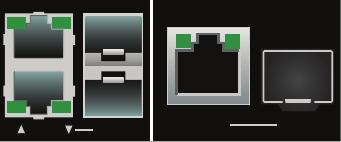

• Algunas interfaces de SFP se comparten con otro puerto RJ-45
llamado puerto combinado. Cuando el SFP está activo, el puerto RJ-45
adyacente está deshabilitado. Los puertos combinados se encuentran
indicados por la presencia de una barra en el panel que los conecta,
como se muestra en el siguiente ejemplo:
• Los indicadores LED del puerto RJ-45 correspondiente se encienden
para responder al tráfico de interfaz SFP.
NOTA SG300-10SFP y SG300-28SFP tienen puertos SFP dedicados.
Su estado e indicación de LED son iguales que los de los puertos RJ-45.
Indicadores LED del panel frontal
Indicador LED del sistema: se enciende en color verde de forma
permanente si el switch está encendido y parpadea en el inicio, al realizar
pruebas automáticas y al adquirir una dirección IP. Si el indicador LED
parpadea en color ámbar, el switch ha detectado una falla del hardware.
LINK/ACT LED (LED DE ENLACE/ACTIVIDAD): (verde) ubicado del lado
izquierdo del puerto. Se enciende de forma permanente si se detecta un
vínculo entre el puerto correspondiente y otro dispositivo. Parpadea
cuando hay tráfico en el puerto.
PoE (alimentación por Ethernet) (si hubiera): (ámbar) ubicado del lado
derecho del puerto. Se enciende de forma permanente para indicar que el
dispositivo conectado al puerto correspondiente recibe energía.
miniGBICG4G3
LINK/ACT GIGABIT
G9 SFP
LINK/ACT GIGABIT
