38 Commutateurs administrables Cisco série 300
Montage sur bâti

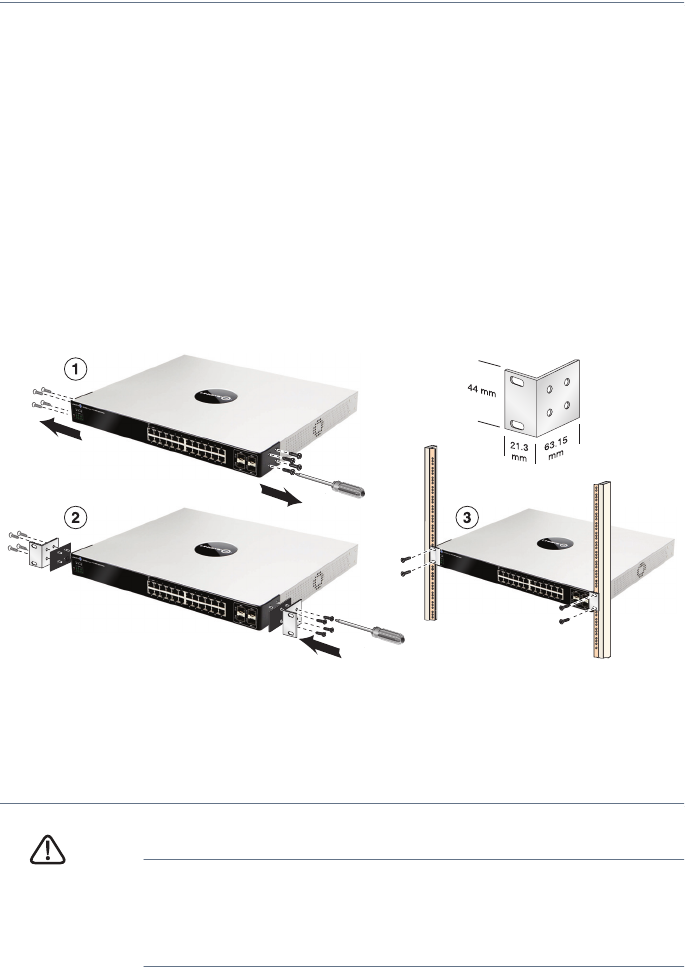

ÉTAPE1 Retirez les quatre vis des panneaux latéraux. Veillez à retirer
uniquement les vis à proximité de la partie avant du commutateur.
Gardez les vis pour réinstaller le commutateur ultérieurement. (Ne
retirez pas les quatre vis des panneaux latéraux à proximité de la
partie arrière du commutateur.)
ÉTAPE2 Placez l'une des cales d'espacement fournies sur le panneau
latéral du commutateur, de sorte à aligner les quatre trous de la
cale sur ceux des vis du commutateur. Placez un support de
montage sur bâti sur la cale d'espacement et remettez en place les
quatre vis retirées à l' Étape 1.
REMARQUE Si les vis ne sont pas assez longues pour refixer le support
de montage par-dessus les cales d'espacement, retirez ces dernières
et fixez le support directement sur le boîtier.
ÉTAPE3 Répétez l'Étape 2 pour l'autre côté du commutateur.
ÉTAPE4 Après avoir correctement fixé le matériel de montage, vous pouvez
installer le commutateur dans un bâti standard de 19 pouces, soit
482,6 mm.
AVERTISSEMENT Pour garantir une bonne stabilité, chargez le bâti en
partant du bas, où vous placerez les appareils les plus
lourds. Si la charge est trop importante en haut du bâti,
celui-ci risque de basculer.
