Ports Ethernet RJ-45 : ces ports permettent de relier au commutateur des
périphériques réseau, tels que des ordinateurs, imprimantes et points
d'accès.
Port SFP (si disponible) : les ports SFP (Small form-Factor Pluggable) sont
des points de connexion pour les modules destinés à connecter le
commutateur à d'autres commutateurs. Ces ports sont également
communément appelés ports miniGBIC (miniGigaBit Interface Converter).
Le terme de port SFP sera utilisé dans ce guide.
• Les ports SFP sont compatibles avec les modules Cisco MGBT1,
MGBSX1, MGBLH1, MGBLX1, MGBBX1, MFELX1, MFEFX1, MFEBX1 et
MGBT1, ainsi qu'avec des modules d'autres marques.
• Certaines interfaces SFP sont partagées avec un autre port RJ-45,

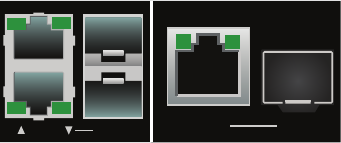

appelé port mixte. Lorsque le port SFP est actif, le port RJ-45 adjacent
est désactivé. Vous repérez les ports mixtes par la présence d'un trait
de connexion au niveau du panneau, comme le montre l'exemple
suivant :
• Les DEL du port RJ-45 correspondant s'allument pour réagir au trafic de
l'interface SFP.
REMARQUE Les SG300-10SFP et SG300-28SFP disposent de ports SFP
dédiés. L'état et la signification des DEL sont identiques à ceux des
ports RJ-45.
DEL situées sur le panneau avant
DEL System : (verte) reste allumée lorsque le commutateur est sous
tension et clignote lors du démarrage, de l’exécution de tests automatiques
et de l’obtention d’une adresse IP. Lorsque la DEL clignote en orange, le
commutateur a détecté une défaillance matérielle.
DEL LINK/ACT : (verte) située sur la gauche du port. Reste allumée
lorsqu'une liaison est détectée entre le port correspondant et un autre
appareil. Elle clignote lorsque le trafic passe par ce port.
DEL PoE (si disponible) : (orange) située sur la droite du port. Reste allumée
pour indiquer qu'un appareil relié au port correspondant est alimenté.
miniGBICG4G3
LINK/ACT GIGABIT
G9 SFP
LINK/ACT GIGABIT
