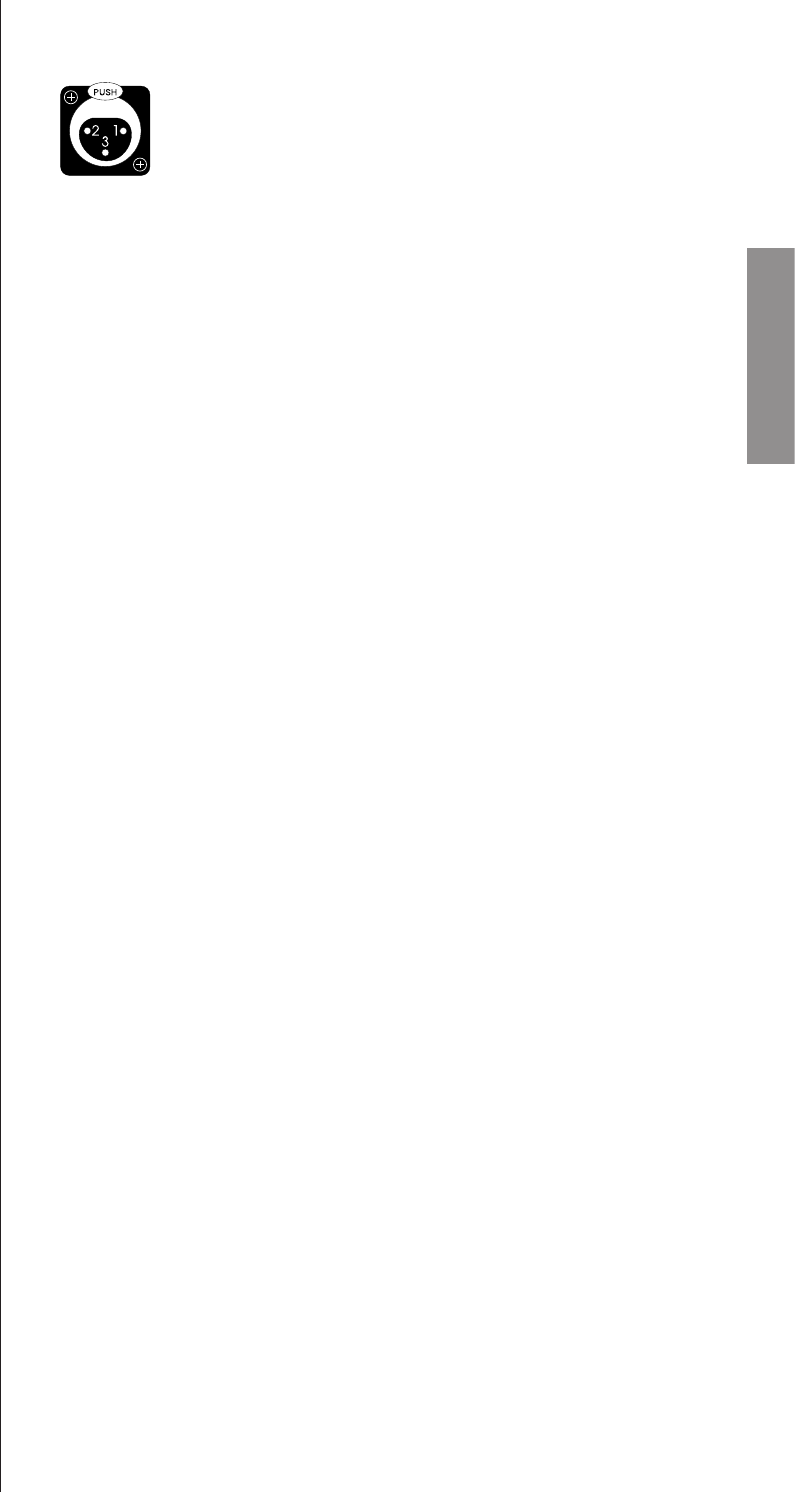

Le câblage des broches de l’entrée femelle XLR est le suivant :
Broche (pin) 1 : masse du signal
Broche 2 : signal + (non inversé)
Broche 3 : signal – (inversé)
Masse externe de la prise : masse du châssis.
Ce brochage correspond à la norme officielle adoptée par l’Audio
Engineering Society (AES14-1992).
Reportez-vous aux manuels d’utilisation de vos sources à sorties
symétriques pour vérifier le bon câblage de leurs propres prises, par rapport
à celles du CP-700. Si ces câblages ne sont pas identiques, des câbles
spécifiques adaptés devront être fabriqués.
Pour obtenir les meilleurs résultats possibles, nous vous conseillons de
n’utiliser que des câbles blindés de la meilleure qualité possible. Contactez
votre revendeur agréé Classé pour de plus amples informations à ce sujet.
4. Sortie Tape (enregistreur)
Branchez ces prises type RCA sur les entrées enregistrement (Record In)
gauche et droite de votre enregistreur.
Ces prises de sortie ne sont pas affectées par la commande de volume de la
face avant ou par toute autre fonction du préamplificateur, sauf la touche
Tape (pression sur la touche correspondante de l’écran tactile, sélection ou
désélection à chaque pression successive) qui vous permet d’écouter soit la
source, soit l’enregistrement. Ces sorties sont toutefois déconnectées dès
que l’appareil est mis en état de veille Standby
.
5. Sorties principales asymétriques (RCA)
Les câbles asymétriques, terminés par des prises RCA, constituent la liaison
de base pour les branchements analogiques des électroniques grand public.
Lorsqu’il est soigneusement conçu et que l’on utilise de tels câbles d’excellente
qualité, ce type de liaison peut fournir d’excellentes performances.
Classé a dépensé des efforts extraordinaires pour que les sorties asymétriques
(par prises RCA) de votre préamplificateur donnent les meilleurs résultats
possibles. Cependant, ce type de connexions ne saurait offrir l’immunité aux
parasites externes que des liaisons de type symétrique, ce qui fait que nous
recommandons toujours l’utilisation de ces dernières dès que cela est possible.
Si vous avez besoin de ces sorties niveau préamplificateur, branchez-les sur les
entrées asymétriques de votre amplificateur de puissance en utilisant des câbles
RCA blindés de la meilleure qualité possible. Contactez votre revendeur agréé
Classé pour de plus amples informations sur le choix de ces câbles.
6. Sorties principales symétriques (XLR)
Le CP-700 propose deux aires de sorties de très haute qualité par prises XLR
fournissant un signal symétrique stéréophonique vers le ou les amplificateurs
de puissance. Dans la majorité des cas, il vous suffira de brancher une paire de
câbles à prises XLR symétriques sur l’amplificateur de puissance, en utilisant des
câbles blindés de haute qualité. Si vous choisissez de bi-amplifier vos enceintes
acoustiques, vous aurez besoin des deux paires de sorties présentes. Votre revendeur
agréé Classé vous donnera tous les renseignements et conseils nécessaires pour le
choix des câbles symétriques dans votre installation, ainsi que sur les avantages réels
et concrets d’une telle éventuelle bi amplification, dans votre propre installation.
