VT-3A130 Amplifier Instruction Manual 4-5
4.2 VT-3A130 Lowpass Filter
4.2.1 VT-3A130 Lowpass Filter Component Layout
PCB 50086-01
C1
15pF
C2
7.5pF
C5
4.7pF
24pF
C6
30pF
C4
30pF
C3
L1
L2
L3
VT3A130AMPM3A

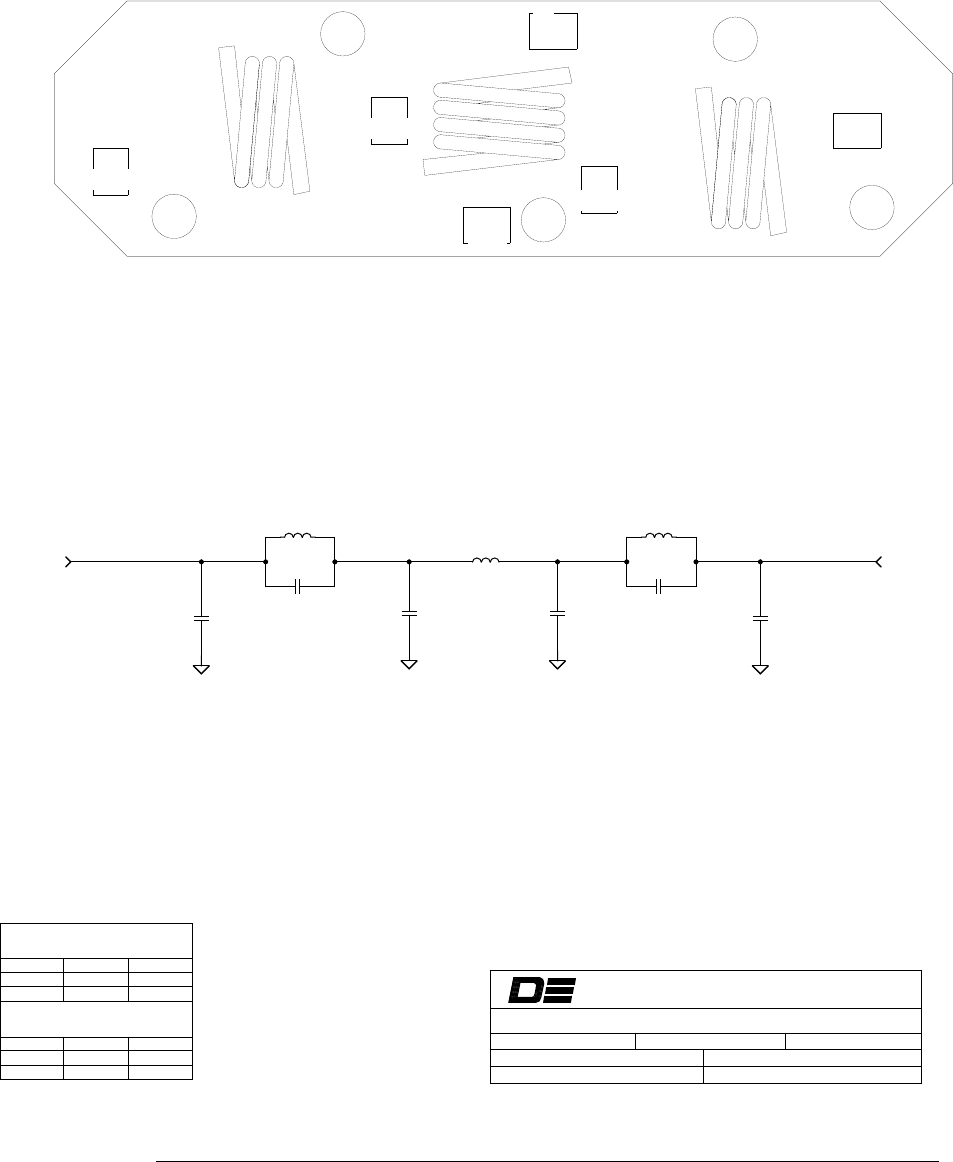

4.2.2 VT-3A130 Lowpass Filter Schematic Diagram
VICTORIA B.C.
ELECTRONICS LTD.
DANIELS
DWG No: VT3A130AMPM4A
DATE: 02 JUNE 1999
TITLE: VT-3A130 LOW PASS FILTER
DWN BY: STAN POLYAKOV
L3C6
BOARD No: 50086-01 BOARD REV: 01
DWG REV DATE:
RF INPUT RF OUTPUT
HIGHEST REFERENCE DESIGNATORS
UNUSED REFERENCE DESIGNATORS
-----
-----
-----
-----
-----
-----
-----
-----
-----
-----
-----
-----
-----
-----
-----
-----
APRVD:
C1
15pF
L1
3.0 TURNS
C3
30pF
C4
30pF
L2
4.0 TURNS
C5
4.7pF
L3
3.0 TURNS
C2
7.5pF
C6
24pF
