User's Manual

Capitolo 2: Per Cominciare

Comprendere i Pulsanti del Pannello di Controllo e il Display LCD (solo Cxi)

Quando la stampante è accesa, il display LCD visualizza COGNITIVE CXI. Dopo circa 2

secondi, il display visualizza COGNITIVE. Ciò indica che il menu si trova al suo livello

più elevato (livello principale). Da questo livello di menu, il pulsante LEFT (SINISTRO)

visualizza lo stato corrente; cioè, una condizione di READY (PRONTO) oppure il più

recente errore che si è vericato.

Per avviare la navigazione nel menu, premere il pulsante RIGHT (DESTRO) per entrare nel

MAIN MENU (MENU PRINCIPALE). Premendo i pulsanti UP/DOWN (SU/GIU’) e il pulsante

ENTER (IMMETTI) è possibile muoversi attraverso le opzioni del menu. Premere il pulsante

ENTER consente di selezionare un argomento del menu, avviando una navigazione

più approfondita in quel menu. In qualunque momento, il pulsante LEFT può essere

premuto per ritornare al precedente livello del menu o per uscire senza eseguire una

scelta. Premere ripetutamente il pulsante LEFT permette all’utente di ritornare al livello

principale del menu.

Sommario delle funzioni dei pulsanti della tastiera:

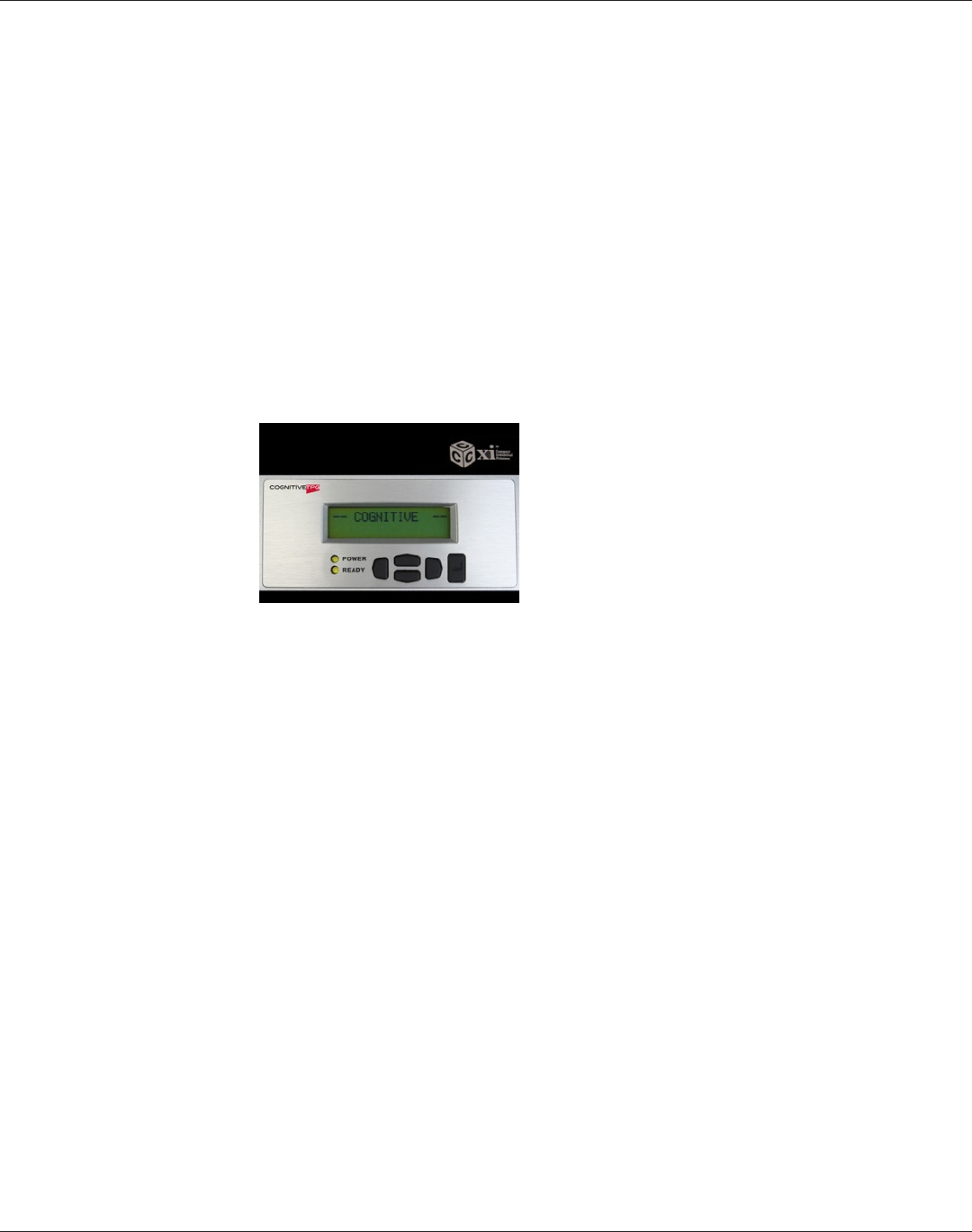

Figura 2-10. Pulsanti del Menu di Interfaccia Utente della Stampante Cxi

Pulsante LEFT (B): Premere il pulsante SINISTRO per visualizzare lo stato corrente della

stampante. Dal menu, premere il pulsante SINISTRO per tornare al precedente livello

del menu.

Pulsanti UP (A) e DOWN (C): Consentono di navigare su e giù nel menu e permettono

all’utente di aumentare o diminuire il valore numerico di alcune selezioni del menu.

Pulsante RIGHT (D): Consente all’utente di accedere al sistema del menu nonché il

controllo del movimento orizzontale del cursore sul menu in alcune selezioni del menu

stesso.

Pulsante ENTER (E): Nella modalità menu, permette di selezionare una scelta di menu

per una ulteriore navigazione. Permette anche di selezionare un valore in una delle

opzioni del menu. Lo schermo LCD visualizza il messaggio di conferma VALUE HAS BEEN

SET (IL VALORE E‘ STATO FISSATO).

Al livello principale del menu, quando viene visualizzato COGNITIVE sullo schermo LCD,

o quando la stampante è pronta per stampare, questo pulsante riveste la funzione di

FORM FEED (ALIMENTAZIONE MODULO).

Quando viene premuto il pulsante IMMETTI, una singola etichetta viene trascinata

se la stampante si trova in modalità indicizzazione. Quando lo stesso pulsante viene

tenuto premuto per più di due secondi, la stampante viene alimentata con etichette

no a quando il pulsante non venga rilasciato. Quando l’indicizzazione è disabilitata,

la stampante viene alimentata da supporti di stampa in modo continuo se il pulsante

IMMETTI viene premuto.

D E
