Digitaler terrestrischer Receiver SL 25T Bedienungsanleitung Version 1.3, Stand 08.01.2007 Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung.
Geräteübersicht SL 25T Receiver Vorderseite Receiver Rückseite Fernbedienung

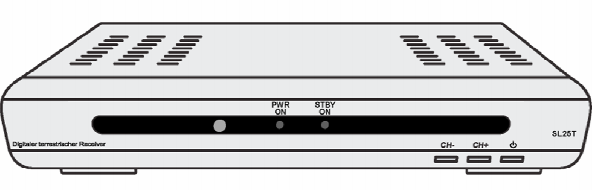

Geräteübersicht Die Receiver Vorderseite 1 2 LED Power 3 LED Standby 4 5 6 Standby CH+ CH– Infrarotempfänger für das Signal der Fernbedienung LED leuchtet rot, wenn der Receiver eingeschaltet oder im Standby-Betrieb ist LED leuchtet grün, wenn der Receiver im StandbyBetrieb ist.
Die Fernbedienung 1 2 3 4 5 6 7 8 9 Standby LIST HELP TIMER TEXT MUTE M/P V+ OK 10 CH 11 12 13 14 15 16 FAV RECALL PAUSE INFO 0-9 P- 17 P+ 18 19 VCH 20 21 22 23 MENU EXIT Audio EPG 24 25 TV/Radio ZOOM Einschalten und Standby-Betrieb Zeigt die TV-Programmliste an Hilfefunktion aufrufen Aufrufen der Timer-Funktion Teletext aufrufen Ton-Stummschaltung Multi-Picture-Funktion, Bildvorschau aufrufen Lautstärke anheben/Cursor-Bewegung rechts Im Normalbetrieb: aktuelle Programmliste aufrufen Im Me
Vorwort Diese Bedienungsanleitung hilft Ihnen beim • bestimmungsgemäßen • sicheren • vorteilhaften Gebrauch des digitalen terrestrischen Receivers, kurz Receiver genannt. Wir setzen voraus, dass Bediener des Receivers über allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik verfügen. Jede Person, die diesen Receiver • montiert • anschließt • bedient • reinigt • entsorgt muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben.
Inhaltsverzeichnis Geräteübersicht .................................................................................. 3 Die Fernbedienung ............................................................................. 4 Vorwort .............................................................................................. 5 Gestaltungsmerkmale ...................................................................... 5 Inhaltsverzeichnis.............................................................................
ZOOM ............................................................................................... 32 M/P.................................................................................................... 32 HELP................................................................................................. 33 Audio................................................................................................. 33 EPG ......................................................................................
Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. • Um Feuergefahr und die Gefahr eines Stromschlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus. • Öffnen Sie niemals das Gehäuse.
• Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen. • Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere. • Bezug von Ersatzteilen nur beim Hersteller. • Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers. Richtiger Standort • Stellen Sie den Receiver auf eine feste, ebene Unterlage. • Vermeiden Sie die Nähe von: - Wärmequellen, wie z. B. Heizkörpern, - offenem Feuer, wie z. B.
Richtiger Umgang mit Batterien • Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. • Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung. • Batterien können Giftstoffe enthalten, die die Umwelt schädigen.
Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden. Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sachoder Umweltschäden. Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers. Bestimmungsgemäßer Gebrauch Der Receiver dient dem Empfang von unverschlüsselten Programmen im privaten Bereich.
Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung.
Beschreibung Mit dem Receiver können Sie unverschlüsselte digitale terrestrische Programme (free-to-air) über eine Haus- oder Zimmer-Antenne empfangen. Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen: • Deutsch • Englisch • Französisch • Italienisch • Portugiesisch • Spanisch • Tschechisch Türkisch In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten CH▲, CH▼, V+, V-. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl.
Weitere Ausstattungsmerkmale: • Kurze Umschaltdauer, schneller Bootvorgang beim Einschalten • Speichern des zuletzt gesehenen Programms (Last Channel Memory) • Frequenzeingang 50–860 MHz • 3 Tasten an der Frontblende • Kindersicherung • Automatischer Sender-Suchlauf • 1 Euro-SCART-Anschlus • Durchschleif-Funktion für die terrestrische Antenne • Super-Fast-Videotext mit einem Speicher von 800 Seiten • Digitaler Radio-Empfang, Radio-Hintergrundbild (BackgroundDisplay) falls gesendet • Beim Programmwechsel erh
Receiver anschließen Receiver an Antenne anschließen Achtung! Entfernen Sie vor dem Anschließen alle Folien vom Receiver. Andernfalls kann der Receiver beschädigt werden. Überhitzungsgefahr. Verbinden Sie den Receiver über ein Antennen-Kabel mit der Antenne. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß an alle Geräte und die Antenne angeschlossen haben. Andernfalls kann der Receiver beschädigt werden.
Anschluss mit SCART-Kabel Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts. Wenn Sie eine Stereo-Anlage anschließen möchten, stecken Sie die Cinch-Stecker des Cinch-Kabels in die Buchsen „AUDIO R“ und „AUDIO L“ des Receivers Beachten Sie die Hinweise in der Bedienungsanleitung des TV-Geräts. Das Scart-Kabel und das Cinch-Kabel gehören nicht zum Lieferumfang.
Anschluss-Schema 17
Receiver ans Stromnetz anschließen Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss alle Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. Zuerst verbinden Sie das Netzkabel des Receivers in die Steckdose. Das Gerät befindet sich im Betriebs-Modus. Die rote und die grüne LED leuchten. Schalten Sie den AV-Kanal am TV-Gerät ein.
In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V (im Lieferumfang) Öffnen Sie das Batteriefach. Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein. Und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet. Tauschen Sie schwächer werdende Batterien rechtzeitig aus. Tauschen Sie immer beide Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
Ein- und Ausschalten Der Netzschalter an der Rückseite des Receivers muss auf „ON“ gestellt sein. Um zwischen Standby-Modus und Betriebsmodus zu wechseln, drücken Sie die „ bedienung. “-Taste am Receiver oder an der Fern- Im Betriebs-Modus leuchtet die rote LED. Im Standby-Modus leuchtet zusätzlich die grüne LED. Erstinbetriebnahme Nach Einschalten des Receivers gelangen Sie automatisch auf das Willkommen-Menü. Bitte führen Sie zunächst die Punkte 1, 2 und 3 aus.
Menü-Aufbau Hauptmenü Untermenü Erläuterung Programme TV-Programmliste siehe folgenden Text Radio-Programmliste siehe folgenden Text Alle Favoriten löschen siehe folgenden Text Alle Programme löschen siehe folgenden Text Autom.
Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und entsprechend der Bedienungsanleitung verbunden sein. Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf „MENU“-Taste können Sie dieses wieder verlassen. In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten CH▲, CH▼, V+, V-.
Programme • TV-Programmliste Bearbeiten der TV-Programmliste mit folgenden Werkzeugen: 1 Favorit Durch Drücken der 1-Taste legen Sie Ihre Favoriten fest. Ihnen stehen acht Favoritenlisten zur Verfügung. Neben den Programmen erscheint jeweils ein Herz-Symbol. 2 Beweg. Nach Drücken der 2-Taste erscheint hinter dem markierten Programm das Verschieben-Symbol. Mit den CH▲ und CH▼ Tasten wird das Programm an den gewünschten Platz geschoben. Der Vorgang muss mit OK bestätigt werden.
Untermenü Beschreibung Ändern 1 Löschen, 2 Überspri(ngen), 3 Sperre(n), 4 Bearb., 5 Alle lösc(hen), ▲▼Wählen, ◄► Gruppe, P+P- Seite, MENU Zurück 1 Löschen Durch Markierung über die 1-Taste lassen sich ausgewählte Sender zum Löschen markieren. Bitte Auswahl mit OK-Taste bestätigen. 2 Überspr(ingen) Durch Markierung über die 2-Taste lassen sich ausgewählte Sender zum Überspringen markieren. Bitte Auswahl mit OK-Taste bestätigen.
Empfang • Autom. Suche Einfachste Möglichkeit, um Ihre Programme zu installieren. Wählen Sie im Punkt „Suchmodus“ freie oder komplette Programmpalette . Starten Sie den Suchvorgang über den Punkt „Suche“. Achtung! Dieser Vorgang löscht alle zuvor gespeicherten Programme und speichert die neu gefundenen Programme. • Kanalsuchlauf Über diesen Modus können Sie gezielt nach Programmen suchen, falls Ihnen der Sendekanal oder die Frequenz bekannt sind. Staren Sie den Suchvorgang über den Punkt „Suche“.
Systemeinstellungen Punkte in diesem Menüverzeichnis: • OSD-Sprache o OSD-Sprache Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen: o o • • Deutsch • Italienisch • Portugiesisch • Spanisch • Türkisch • Tschechisch • Englisch • Französisch Erster Audiokanal Zweiter Audiokanal Bei diesen beiden Punkten wird die bevorzugte Audiosprache eingestellt. TV-Einstellungen o TV-Norm Bitte stellen Sie die in Ihrem Land geltende Fernsehnorm ein (Deutschland: PAL-BG).
o LCN-Modus Hier können Sie den LCN-Modus ein- oder ausschalten (Standard-Einstellung „aus“, bei Einstellung „ein“ wird die Programmreihenfolge durch den Sender festgelegt.) • Einschaltprogramm Wenn Sie diese Funktion aktivieren, wird Ihr Receiver beim Einschalten immer auf das von Ihnen bevorzugte Programm geschaltet. • Region und Zeit o Region Wählen Sie das Land aus, in dem Sie den Receiver verwenden.
Tabelle zur Timer-Einstellung Untermenü Beschreibung Timer-Nummer Auswahl der Timernummer 1-8. TimerWiederholung Art der Wiederholung (einmal, täglich, wöchentlich, monatlich, jährlich, aus). Bei der Einstellung „aus“ wird der Timer deaktiviert. Timer-Dienst Umschalten zwischen Programm-Timer und ErinnerungsFunktion. Einschaltprogramm Bei Timer-Dienst-Einstellung „Meldung“. Wahlmöglichkeiten sind: Geburtstag, Jahrestag, General Bei Timer-Dienst-Einstellung „Programme“.
Bitte notieren Sie sich bei Änderung des Passwortes Ihr neues Passwort! Nach Änderung ist nur noch dieses gültig.
Diverses • Information Unter diesem Menüpunkt erhalten Sie technische Informationen zum aktuell empfangenen Programm. • Spiele Die Spiele Tetris, Snake und Othello stehen zu Ihrer Unterhaltung zur Verfügung. Wir wünschen Ihnen viel Spaß! • Werkseinstellung Unter diesem Menüpunkt können Sie die Werkseinstellungen wiederherstellen. Bitte geben Sie bei Aufforderung der Passworteingabe den aktuellen Code ein (werkseitig 0000). Achtung! Dieser Vorgang löscht alle zuvor gespeicherten Programme.
Bedienen Bildschirm-Einblendungen bei einem ProgrammWechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden (änderbar) eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Programm –Name Aktuelles Datum Aktuelle Uhrzeit Speicherplatz TXTSymbol Wird angezeigt, wenn der gewählte Sender Teletext anbietet. EPGSymbol Wird angezeigt, wenn der gewählte Sender die ProgrammZeitschrift anbietet.
Tasten mit Sonderfunktionen TV/Radio Mit der TV/Radio-Taste können Sie zwischen Fernseher- und der Radio-Funktion hin- und herschalten. Der Receiver überträgt jetzt ein Radioprogramm und zeigt ein Hintergrundbild an. Um zum Fernsehprogramm zurückzuschalten, drücken Sie auf der Fernbedienung die TV/RADIO-Taste. ZOOM Mit der Zoom-Funktion können Sie einen Bildausschnitt vergrößern. Drücken Sie zweimal auf die ZOOM-Taste. Wählen Sie mit den CH- und CH+ und den V– und V+-Tasten den Bildausschnitt.
HELP Diese Taste hilft Ihnen während Sie sich im Menü befinden bei auftretenden Fragen weiter. Audio Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein Sender Mehrkanalton anbietet. Des Weiteren können Sie hier den DolbyDigital-Modus aktivieren (hierzu benötigen Sie zusätzlich eine DolbyDigital-Anlage, der Anschluss erfolgt hinten am Gerät über die COAXIAL-Buchse). EPG Elektronische Programmzeitschrift (electronic program guide). Um die Funktion zu aktivieren drücken Sie bitte die EPG-Taste.
TEXT Teletext ist ein Informationssystem, das Teletext auf Ihrem Fernsehgerät anzeigt. Für den Teletext-Empfang muss der gewählte Sender diese Funktion unterstützen. Beim Programm-Wechsel wird Ihnen das TXT-Symbol angezeigt. Beim Vergleich mit anderen Receivern werden Sie feststellen, dass unser Teletext außergewöhnlich schnell ist. Um den Teletext einzuschalten, drücken Sie die TEXT-Taste. Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die EXIT-Taste. EXIT Verlassen von Menüs bzw.
PIm Normalbetrieb wechseln Sie mit dieser Taste zur davor liegenden Programmgruppe. In der TV-Programmliste wechseln Sie in Zehnerschritten die Programme. RECALL Durch drücken dieser Taste gelangen Sie zum zuvor gesehenen Programm. FAV Drücken Sie die FAV-Taste. Der Bildschirm zeigt die von Ihnen festgelegten Favoriten an (siehe oben). Wählen Sie ein Programm aus der Favoritenliste. Zum Auswählen drücken Sie die OK-Taste.
Demontieren Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung. Entfernen Sie das Antennen-Kabel vom Receiver. Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen. Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton. Lagern Sie den Receiver und alle Zubehör-Teile an einem trockenen und staubfreien Ort. Schützen Sie den Receiver vor Frost. Reinigen Achtung! Der Receiver darf nicht nass werden.
Ratgeber Symptom Frontanzeige dunkel Rote und grüne LED leuchten Kein Ton oder Bild, aber Menüanzeigen des Receivers vorhanden Nur rote LED leuchtet, TV-Gerät zeigt kein Bild an. Schlechtes Bild, Blockierfehler, Klötzchenbildung, Tonstop Die Fernbedienung funktioniert nicht Programm hat eine neue Frequenz erhalten Mögliche Ursache und Abhilfe Das Stromkabel ist nicht angeschlossen. Schließen Sie das Netzkabel an die Netz-Steckdose an. Hauptschalter einschalten. Der Receiver ist im Standby-Betrieb.
Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachhändler oder den Hersteller.
Technische Daten Receiver Maße in mm (B × T × H) Gewicht in Gramm Eingangsfrequenzbereich Frequenzbereich Tuner-Eingang bis Tuner-Ausgang Tuner-Eingang Eingangs-/ Ausgangsimpedanz Tuner-Ausgang TV–Norm Antenneneinspeisung Demultiplexierung Videodecodierung: Videostandard Aktiver Bildbereich Bildformat Videoauflösung Audiodecodierung: Audiomodus Samplingfrequenzen Ausgangsniveau L/R Ausgangsimpedanz THD Nebensprechen Lautstärke beim Einschalten Videoparameter, Ausgang : Ausgangsniveau FBAS Receiver 228 × 16
Receiver Teletext: Teletextfilter Empfang von Teletextdaten Anschlußmöglichkeiten TV–SCART ( Ausgang) Antenne IN Antenne OUT Stromversorgung Netzteil-Eingangsspannung Leistungsaufnahme Betriebstemperatur Lagerungstemperatur gemäß dem ETS 300 472 –Standard (FBAS) gemäß ITU-R BT.653-2 Zeilen: 622 und 320-335 FBAS, Audio L, R VHF/UHF, 5V / 100mA VHF/UHF 100-240 V ~, 50/60 Hz ca. 5 W im Normalbetrieb ca.
Hersteller COMAG Handels AG Zillenhardtstraße 41 D-73037 Göppingen Telefon Telefax Internet +49 7161 50306 0 +49 7161 50306 11 www.comag-ag.de Garantie: Die Gewährleistung für den digitalen terrestrischen Receiver SL 25T entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen der Garantie und Gewährleistung des Herstellers.
Konformitätserklärung Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 73/23/EWG • EN 60 065 Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG • EN 55 013 • EN 55 020 • EN 61000-3-2 • EN 61000-3-3 Gerätetyp/Type: Digitaler terrestrischer Receiver SL 25T 42
Glossar AC Alternating Current Anschluss für Wechselstrom DC Direct Current Anschluss für Gleichstrom Cinch-Stecker Koaxialer Stecker für den Anschluss von TV–Gerät oder Stereoanlage. EPG Electronic Programm Guide Elektronische Programmzeitschrift FTA Free-to-air services Gebührenfreie Dienste, die ohne speziellen Decoder empfangen werden können. Mute Taste der Fernbedienung zur Ton-Stummschaltung. OSD On Screen Display Auf dem Bildschirm sichtbare Menüsteuerung.
