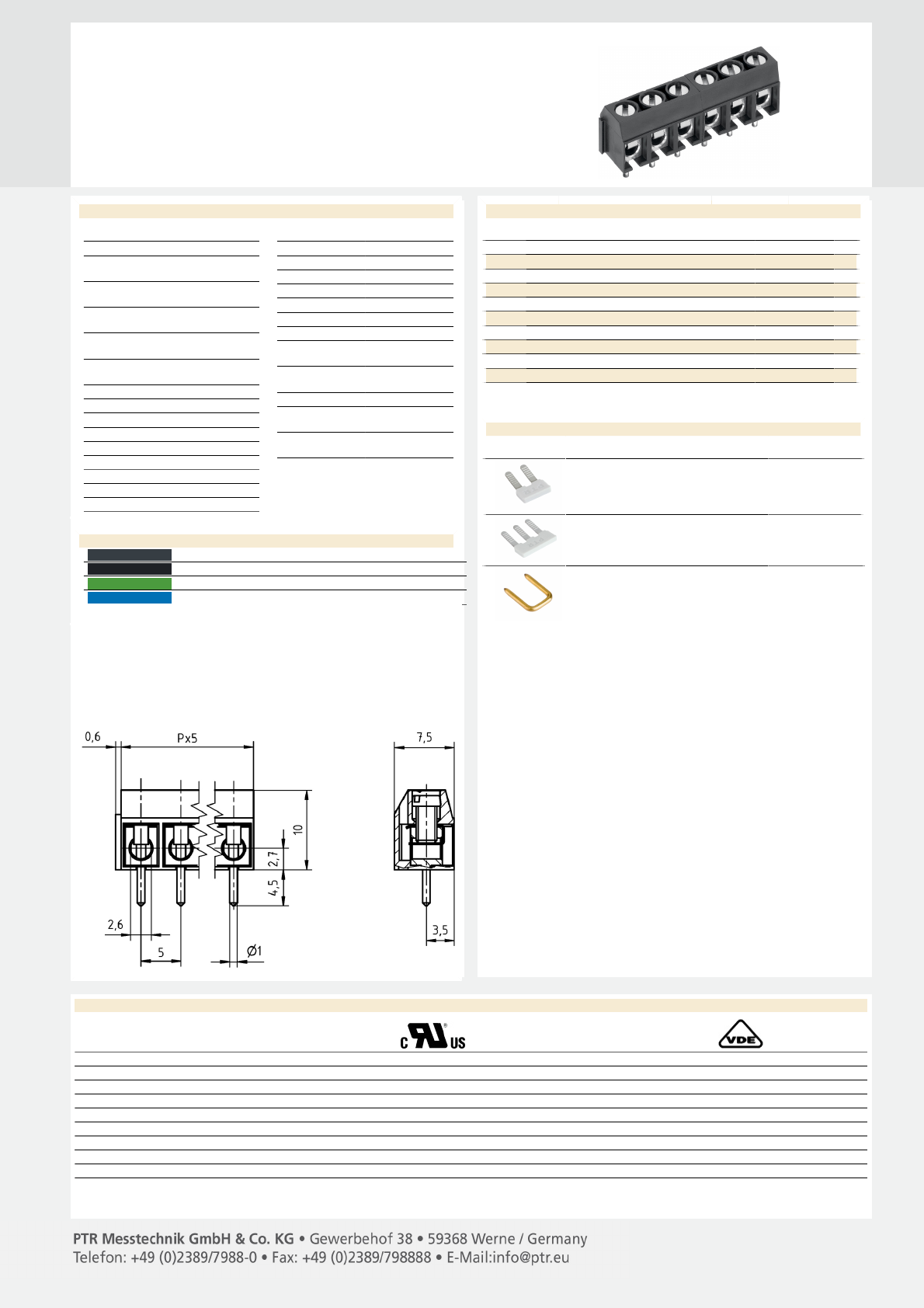

Data Sheet

Drahtschutz | Rastermaß 5.0 mm
AK500/..DS-5.0-V-GRAU
Technische Daten
Anschlussquerschnitte
eindrähtig (starr) min 0.2 mm²
eindrähtig (starr)
max
1.5 mm²
feindrähtig (flexibel)
min
0.2 mm²
feindrähtig (flexibel)
max
1.5 mm²
feindrähtig (mit
Aderendhülse) min
0.2 mm²
feindrähtig (mit
Aderendhülse) max
1.5 mm²
Leere Zeile
Maße
Abisolierlänge 6.0 mm
Bohrlochdurchmesser1.3 mm
Leere Zeile
Werkstoffe
Klemmstück Messing
Drahtschutz Edelstahl
Schraube Stahl
Isolierstoff
Material PA 6.6
Brennbarkeitsklasse UL 94 V-0
Leere Zeile
Temperaturen
Einsatztemperatur -30 °C - 105 °C
Leere Zeile
Wellenlötverfahren
Löttemperatur,
empfohlen
265 °C
Peaklötdauer,
empfohlen
3-4 s
Reflowprozess
Löttemperatur,
empfohlen
-
Peaklötdauer,
empfohlen
-
Leere Zeile
Farben
RAL7016
GRAU, RAL7016
RAL9011
SCHWARZ, RAL9011
RAL6018
GRÜN, RAL6018
RAL5015
BLAU, RAL5015
Farben nach RAL, Farbabweichungen sind produktionsbedingt. Sonderfarben sind möglich.
Bestelldaten (Rastermaß 5.0 mm)
Polzahl Breite (mm) Artikelbezeichnung Artikelnummer VPE
2 10.60 AK500/2DS-5.0-V-GRAU 50500020121G 250
3 15.60 AK500/3DS-5.0-V-GRAU 50500030121G 250
4 20.60 AK500/4DS-5.0-V-GRAU 50500040121G 250
5 25.60 AK500/5DS-5.0-V-GRAU 50500050121G 250
6 30.60 AK500/6DS-5.0-V-GRAU 50500060121G 250
7 35.60 AK500/7DS-5.0-V-GRAU 50500070121G 250
8 40.60 AK500/8DS-5.0-V-GRAU 50500080121E 100
9 45.60 AK500/9DS-5.0-V-GRAU 50500090121E 100
10 50.60 AK500/10DS-5.0-V-GRAU 50500100121E 100
11 55.60 AK500/11DS-5.0-V-GRAU 50500110121E 100
12 60.60 AK500/12DS-5.0-V-GRAU 50500120121E 100
Zubehör
Abbildung Bezeichnung Artikelnummer
Brücke, 2-polig, isoliert, BRI/2-5.0/5.08-
LICHTGRAU
50000000006
Brücke, 3-polig, isoliert, BRI/3-5.0/5.08-
LICHTGRAU
50000000007
Brücke, 2-polig, BR/2-5.0/5.08-L7.0 50000000008
Zulassungsdaten
UseGroup B C D
Nennspannung 300 V - 300 V 250 V
Nennstrom 15 A - 10 A 17.5 A
Nennleitergrößen min max
starr AWG 22-14 - AWG 22-14 0.5 mm² 1.5 mm²
flexibel AWG 22-14 - AWG 22-14 0.5 mm² 1.5 mm²
Drehmoment 0.40 Nm - 0.40 Nm 0.40 Nm
Schraubengewinde M2.6 - M2.6 M2.6
Prüfspannung 1.6 kV - 1.6 kV 2.0 kV
www.ptr.eu
