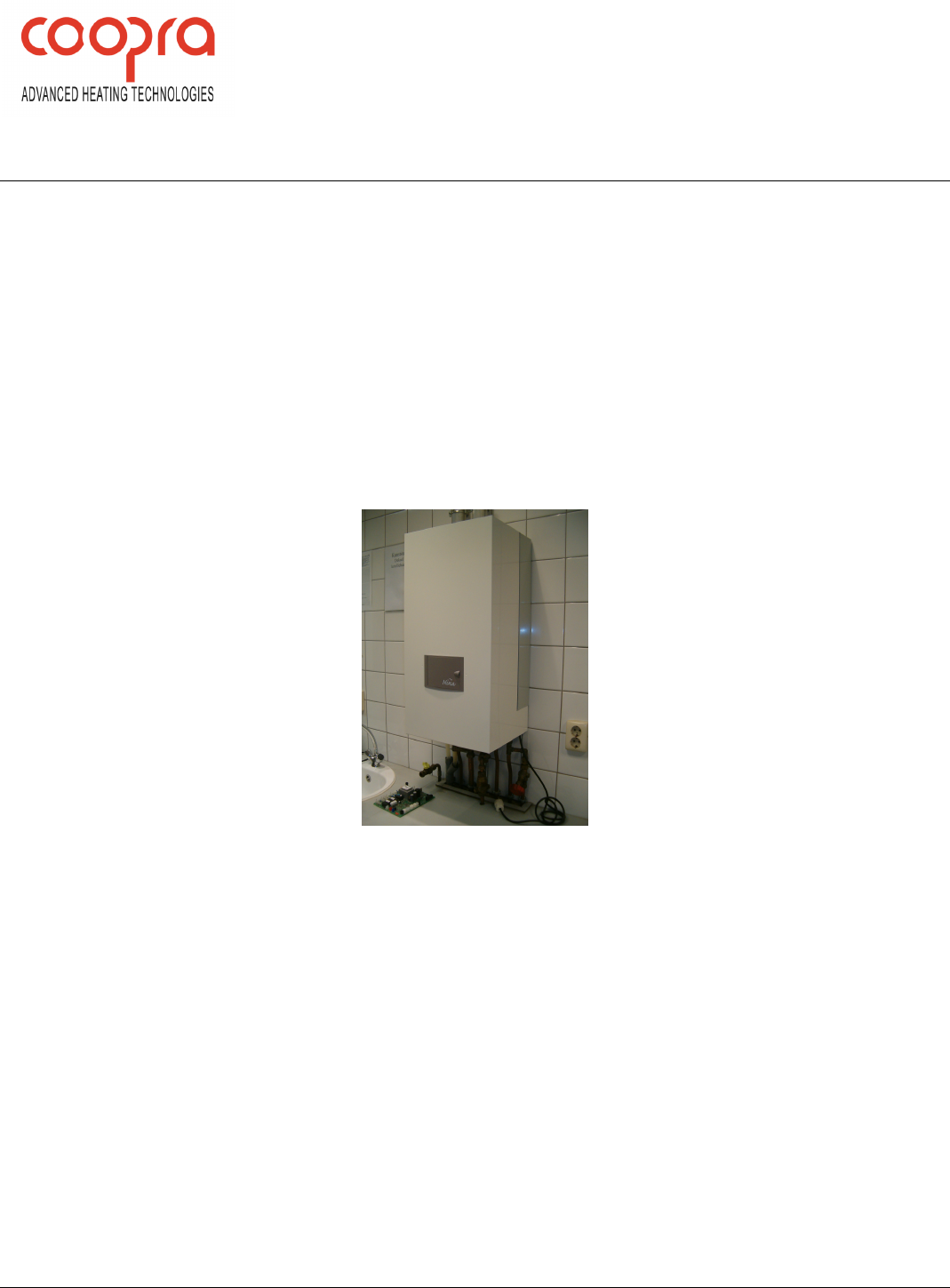

NL Installatie handleiding (HR-ketels met printplaat type 585) 15B, 15C, 37K, 37B, 37C HR-ketel met 3-wegklep voor extern voorraadvat ….... N15B HR-ketel voor CV verwarming ………………….……………..…. N15C HR-Combi-ketel …………………………………..……...…………..... N37K HR-ketel met 3-wegklep voor extern voorraadvat ….... N37B HR-ketel voor CV verwarming ..………………..…………...….
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 3.2.3. 0÷10V regeling (zonder buitenvoeler) 3.2.4. CV buitenvoeler regeling 3.3. Warm water regelingen 3.3.1. Tapwater Combi-ketel 3.3.2. Ketel met extern voorraadvat INHOUD HOOFDSTUK 1. ALGEMEEN…………..…..………… 3 Gebruik toestel Algemene veiligheidsvoorschriften Opstel- en omgevingscondities Waterkwaliteit Voorschriften Leveringsvoorwaarden HOOFDSTUK 4. INBEDRIJFNAME………………… 21 4.1. Netaansluiting 4.2.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C HOOFDSTUK 1. ALGEMEEN Gebruik toestel Het toestel is niet bestemd voor bediening door zwakbegaafde personen (altijd kinderen) met beperkte psychische, zintuiglijke of geestelijke vaardigheden of ontbrekende ervaring en kennis, behalve als er toezichthoudende maatregelingen getroffen zijn of een aangepaste handleiding opgesteld is door een persoon, verantwoordelijk voor de veiligheid.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 1.3. Display indicaties Ter bescherming van het systeem als gevolg van storingen en / of excessieve omstandigheden, zijn verschillende beveiligingsfuncties geïmplementeerd. 1.1. Display Open het deurtje in de mantel voor het uitlezen van het display. Op het Status display is de toestand van de ketel. Op de 3 Segments, het Waarde display, is of de waarde van de temperatuur, of druk, of informatie van een parameter.
Coopra Advanced Heating Technologies Status display Waarde display Installatie handleiding N15B; N15C; N37K; N37B; N37C 1.3.1. Normaal bedrif (vaste code) P Na installatie of bij spanningsterugkeer loopt eerst een ontluchtingsprogramma en duurt 2 minuten. De pomp en de 3-wegklep worden enkele malen geschakeld, met als doel om eventuele lucht uit de ketel te verplaatsen 0 Stand-by (wachten op warmtevraag) C CV warmtevraag, brander uit C.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 1.4. Menustructuur Om in het menu te komen; houd de Set/Reset knop tenminste 10 seconden ingedrukt. De menustructuur is wachtwoord beschermd. Voor vrijgave van de menustructuur maak h=18, met de (+) and (-) knoppen. Naar de eerste parameter komt u door kort op de Set/Reset knop te drukken. Een parameter setting is te veranderen met de (+) and (-) knoppen.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 1.4.1. View mode Aan het einde van de menustructuur komt de View mode. In deze mode kan men actuele waarden van het toestel uitlezen. Parameters kunnen hier niet veranderd worden. De View mode kan direct opgeroepen worden. Toegang tot dit menu krijgt u door de (+) knop tenminste 10 seconden ingedrukt te houden. De eerste parameter is de waterdruk, Status P/u. Op de rechter segments komt de actuele waterdruk in bar.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 1.5. Maatschets Maten in mm Vrije ruimte Er dient aan de onder- en bovenzijde voldoende vrije ruimte te zijn om het toestel op te kunnen hangen en alle toevoeren afvoerleidingen aan te kunnen sluiten. Normaliter is er een vrije ruimte van ca. 300 mm nodig.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 1.5.1. Technische gegevens Keteltype Gassoort Elektrische gegevens Netspanning / frequentie Max. opgenomen vermogen Aansluiting thermostaat Afmetingen en gewicht hoogte breedte diepte gewicht Nominale voordruk Gas technische gegevens Nom. belasting (bw) Nom. belasting (ow) Nom. vermogen bij 80/60ºC Nom.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 1.5.2.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 1.6. Bedradingschema SITGroup CONNECTION DIAGRAM S.I.T. Controls B.V. Type :BIC-0.585.303 -T CN11-2 Outside temp (S4) CN7 CN11--9 -T Inlet temp (S2) CN12-4 CN12-10 MMI 0.585.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 1.7. Hoe werkt het toestel 1.8.2. Coopra 15B / 37B Hoog rendement ketel voor verwarming, geschikt voor het aansluiten van een extern voorraadvat voor het indirect leveren van tapwater voor douche, bad, e.d. Deze ketels hebben een ingebouwde 3-wegklep en kunnen een extern voorraadvat (boiler) aansturen. 1.8.3.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 1.9. Elektra Er dient op maximaal 1 m afstand van het toestel een wandcontactdoos met randaarde beschikbaar te zijn dan wel te worden aangelegd. Dit stopcontact dient te allen tijde bereikbaar te zijn. De elektra-aansluiting (230 VAC) dient uit fase en nul te bestaan. Een goede randaarde is voor de goede werking van het toestel een vereiste.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 1.11. Circulatie pompen 1.11.2. Externe systeempomp 1.11.1. Ketelpomp Als de capaciteit van de interne circulatie pompen onvoldoende is, kan een externe pomp met het toestel worden meegeschakeld. Bij CV verwarming schakelt de besturing van de ketel het toerental van de 2-traps pomp, al naar gelang de behoefte, in de pompstand „hoog“ of de pompstand „laag“.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 2.2. Water en gas aansluitingen HOOFDSTUK 2. INSTALLATIE 2.1 Montage van het muurkruis 8 = rioolaansluiting 7 = gas aansluiting 5 = CV retourleiding 6 = CV aanvoerleiding 14 = warm tapwater 15 = koud tapwater 9 = 0-ringen Voor het monteren van het montagekruis op een steenachtige muur van voldoende dikte worden de meegeleverde nagelpluggen (4) gebruikt.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 2.4. Vul- aftapkraan 2.2.3. Tapwater aansluiting Combi-ketel - Sluit de koudwater leiding aan op aansluiting (15). - Denk eraan om een geschikte inlaatcombinatie en een afsluitkraan in de leiding op te nemen. Dit onderdeel dient een Kiwa keur te hebben. - Sluit de warmwaterleiding aan op aansluiting (14). Installeer een vul- aftapkraan in de retour van de ketel. 2.2.4.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 2.9. Toestel plaatsen Leg een 0-ring in het midden van elk van de aanwezige aansluitingen. Verwijder de afsluitdopjes uit de leidingen van het toestel. Houd het toestel recht tegen de muur op ± 5 cm boven de plaats van het gemonteerde montagekruis.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 3.1.3. Modulatie op systeemsensor HOOFDSTUK 3. REGELINGEN 3.1. CV Regelingen 3.1.1. Modulatie op aanvoersensor Systeemsensor Parameter C/r=0 (default) 4 De regeling op aanvoersensor is tussen 25“C en de waarde van parameter C. In de menustructuur kan de maximaal toelaatbare ketel aanvoertemperatuur met parameter C ingesteld worden (default 82“C).
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 3.2.2. OpenTherm thermostaat Sluit de OpenTherm thermostaat aan op klemmen (1) - (2) van het groene aansluitblokje. 3.2.4. Buitenvoeler regeling Bij toepassing van een buitenvoeler komt de optie OpenTherm thermostaat te vervallen. Bij toepassing van een buitenvoeler komt de optie 0÷10V regeling te vervallen.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 3.3. Warm water regelingen 3.3.2. Ketel met extern voorraadvat 3.3.1. Combi-ketel Sluit de voeler van het voorraadvat aan op klemmen (5) - (6) van het groene aansluitblokje. Tapwater warmtevraag heeft altijd voorrang op CV warmtevraag.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 4.4. Waterdruk De gebruiker dient de waterdruk regelmatig te controleren en de installatie naar behoefte op druk te houden en te ontluchten. HOOFDSTUK 4. INBEDRIJFNAME 4.1. Netaansluiting Er dient op maximaal 1 m afstand van het toestel een wandcontactdoos met randaarde beschikbaar te zijn dan wel te worden aangelegd. Dit stopcontact dient te allen tijde bereikbaar te zijn.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 4.5. Gas/lucht regeling 4.6.1. Hooglast controleren / instellen Activeer de schoorsteenvegerfunctie op hooglast. De brander gaat nu op maximaal CV vermogen branden. Lees de CO2 -waarde af op het analyseapparaat. Als de waarde niet overeenkomt met de waarde volgens de tabel "CO2-instelling", verstelt u behoedzaam de venturi stelschroef. Draai linksom om de CO2-waarde te verhogen, rechtsom om deze te verlagen.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 4.7. OMBOUW NAAR PROPAAN/BUTAAN (G30/G31) 4.7.2. Laaglast Instellen (G30) EERST: Draai de venturi stelschroef geheel rechtsom (klokrichting) tot op de blokkering. Men moet de ketel namelijk starten vanuit de positie „geen gas“. Een ketel ingesteld op aardgas zal een explosie geven in de brander en de branderplaten beschadigen, indien gestookt wordt op propaan/butaan mengsel.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C HOOFDSTUK 5. BESTURINGSTOESTANDEN en BEWAKINGEN 5.1 5.2 ruststand voorspoelen (Stand-by) voorgloeien 5.3 ontsteken 5.4 bedrijf 5.5 naspoelen 6.6 5.1 pomp ruststand nadraaien (Stand-by) warmtevraag ventilator gasblok gloeiplug ionisatie pomp t=0sec t=3sec t=7sec t<12sec 5.1. Rusttoestand Ventilator uit - Gasklep uit - Ontsteker uit - Ionisatie uit 5.4.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 5.8. Vorst beveiliging Als de aanvoertemperatuur onder 8°C komt (indien er geen warmtevraag is) gaat de pomp aan over het CV circuit en het display zal ‘o’ aangeven. Als de aanvoertemperatuur onder 3°C komt, gaat ook de brander op laaglast aan. Als de retourtemperatuur boven 15°C komt, wordt de vorstbeveiliging beëindigd.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 6.4. Ionisatiestroom controleren Wanneer de ketel in schoorsteenfunctie brandt, dan komt de ionisatiestroom (µA DC) op het display. HOOFDSTUK 6. PERIODIEK ONDERHOUD Hoogspanning ! ! ! Hooglast: Goede ionisatiestroom is tussen 3 en 8 µA DC Laaglast: Goede ionisatiestroom is tussen 1,5 en 8 µA DC De bedrading van de pomp, 3-wegklep, ventilator en de bedrading van het gasblok kunnen onder 230 VAC spanning staan.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 7.4. Montageaanwijzing druksensor De afdichting is met “0”-ring. De druksensor dient slechts iets meer als handvast aangedraaid te worden. HOOFDSTUK 7. STORINGEN en ONDERHOUD Hoogspanning 230 V !!!!! 7.5. Montageaanwijzing overdrukventiel Het overdrukventiel dient te worden aangedraaid met een moment van 10 Nm.
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 7.6.7. Gas/Lucht verhouding niet juist ingesteld Zie hiervoor het artikel voor het controleren / afstellen. 7.6.4. Werking gasblok controleren 7.6.8. Ionisatiepen controleren/reinigen De stekker van ionisatiepen los nemen De twee schroeven van ionisatiepen losdraaien en wegnemen. De ionisatiepen uit deksel toestel nemen en controleren. De pen moet recht en schoon zijn (lichte aanslag is normaal).
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 29
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 30
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 31
Coopra Advanced Heating Technologies Installatie handleiding N15B; N15C; N37K; N37B; N37C 2011 Coopra Advanced Heating Technologies b.v. Alle rechten voorbehouden. Niets uit dit document mag worden verveelvoudigd en/of openbaar gemaakt door middel van druk, fotokopie, microfilm of op welke andere wijze dan ook, zonder voorafgaande schriftelijke toestemming van de fabrikant. Dit geldt ook voor de bijbehorende tekeningen en/of schema’s.
