Instruction manual

2.2 Rear Panel Input/Output Signals and Control -
Figure 2.2 shows the input and output connectors on the rear panel.
AC
GND
J18J2
RF IN 10 MHZ REF
OUTPUT
AC1 - POWER IN
AC input for switching
power supply.
100-240 ±10% VAC,
47-63 Hz.
J2 - RF IN
1.2- to 1.4 GHz input,
-50 to -30 dBm, N-Type
See Table 2.2.
J1 - IF OUT
0.2 to 0.4 GHz,
UHF Output
See Table 2.2.
J10
AND
MONITOR
CONTROL
J10 - MONITOR AND CONTROL
DB9 female connector.
See Table 2.1.
J4
J5
J3
10 MHZ
IF IN
EXT REF
J3 - 10 MHz EXT REF INPUT (Option -E)
10 MHz external reference input, 0 ± 3 dBm, 75
ohms, BNC female connector.
J5 - RF OUT
1.2 to 1.4 GHz output,
-15 to 0 dBm out, N-TYPE
See Table 2.2.
J4 - IF IN
0.2 to 0.4 GHz input,
-50 to -30 dBm in,
See Table 2.2.
DOWNCONVERTER
UPCONVERTER
J1
IF OUT
INPUT
J18 - 10 MHz REF OUTPUT (option -E)
10 MHz reference output. 75Ω BNC
female connector.
1
5
23
4
6
78
9
J20
J20 - ETHERNET
Connection
RJ45 Ethernet Connector

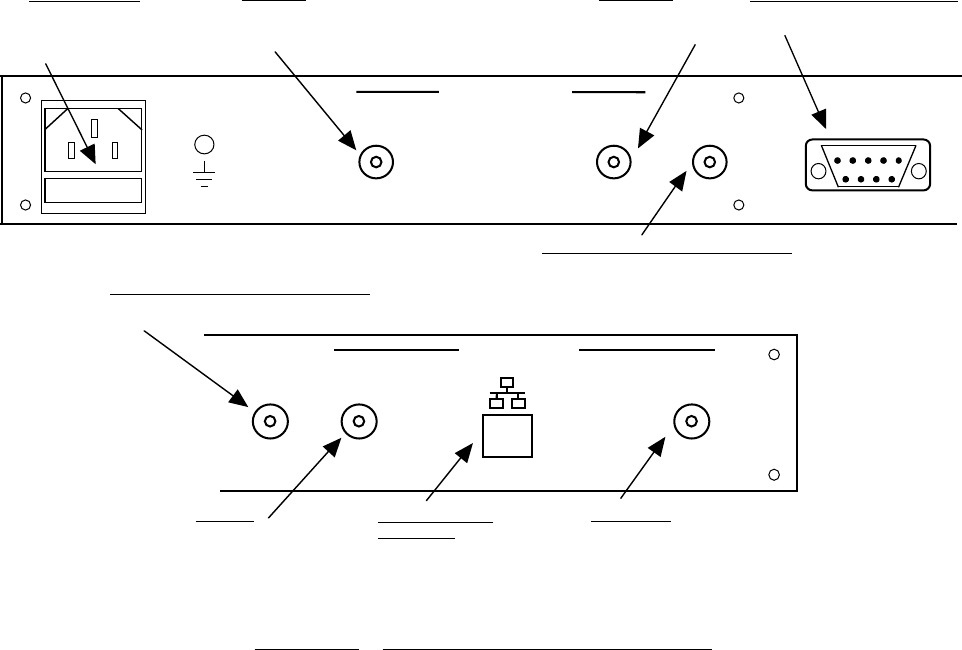

Figure 2.1 Model 2017-14 Rear Panel I/O’s
