® Deep Wall Extension Kit For 3/4” Volume Control Valve Installation Instructions Instrucciones de instalación del conjunto de extensión mural para válvula de control del volumen de 3/4" IInstructions d’installation du nécessaire de rallonge pour régulateur de débit de 3/4 po sur mur épais Model / Modelo / Modèle D135301BT Installation Instructions Instrucciones para la instalacion Guide d'installation Toll free service / Linea telefonica gratis / Numéro sans frais US: 1-888-328-2383 Canada: 1-800-487-8

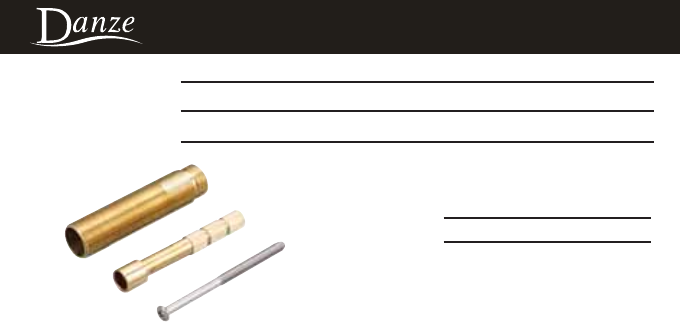

TABLE OF CONTENTS Before Your Installation PG English section 1 Spanish section 5 French section 9 Check to make sure you have the following parts indicated below. Long Screw Long Stem Extension Tools Required Long Shank Adjustable wrench ® Groove joint plier Phillips screwdriver © 2008 Danze, Inc. All rights reserved.
Operation Manual DANZE ALWAYS RECOMMENDS THAT PLUMBING PRODUCTS BE INSTALLED BY A LICENSED PROFESSIONAL. Danze 3/4’’ Volume Control Valve Extension kit is designed to provide an additional 13/16’’ wall depth. If the back of volume control valve is more than 4 1/4’’ (108 mm) away from the finished wall surface, you need to use the extension kit. 1. Remove the plaster guard from the 3/4” volume control valve. 2.
. Use two wrenches to take apart the volume control cartridge. With one adjustable wrench holding the cartridge, use the other wrench to remove the shank adapter. 5. Remove the stem extension from the volume control cartridge using screwdriver. Stem Extension 6. Install the long stem extension to the cartridge by using long screw. ® © 2008 Danze, Inc. All rights reserved.
7. Install the long shank to the cartridge. 8. Reinstall the cartridge to valve body. With a socket wrench of H 13/16" (H 20 mm) and at least 2 3/4" (70 mm) in depth. Warranty + Support Danze faucets are covered by a manufacturer's "limited lifetime" warranty for manufacturing defects. Tech Support Toll Free Service Line US : 1-888-328-2383 Canada : 1-800-487-8372 Website : www.danze.com 4 © 2008 Danze, Inc. All rights reserved.
CONTENIDO Presentación de producto PÁGINA Inglés 1 Español 5 Francés 9 Verifique que tenga todas las partes indicadas. Tornillo largo Extensión larga de vástago Herramientas necesarias Vástago largo Llave ajustable ® Pinzas ajustables Destornillador cruciforme © Danze Inc. 2008. Todos los derechos reservados.
Manual de operación DANZE ACONSEJA SIEMPRE QUE SEA UN PROFESIONAL AUTORIZADO QUIEN INSTALE LOS PRODUCTOS DE PLOMERÍA. El conjunto de extensión de la válvula de control del volumen de 3/4" de Danze se ha pensado para ofrecer una profundidad mural adicional de 13/16". Si la parte trasera de la válvula de control del volumen está a más de 4 1/4" (108 mm) de la superficie de la pared terminada, tendrá que utilizar el conjunto de extensión. 1.
4. Utilice dos llaves para separar el cartucho de control del volumen. Sujete el cartucho con una llave ajustable y utilice la otra llave para retirar el adaptador del vástago. 5. Quite la extensión del vástago del cartucho de control del volumen con la ayuda de un destornillador. Extensión del vástago 6. Instale la extensión larga del vástago en el cartucho utilizando para ello un tornillo largo. ® © Danze Inc. 2008. Todos los derechos reservados.
7. Instale el vástago largo en el cartucho. 8. Vuelva a instalar el cartucho en la válvula. Remueva el cartucho del cuerpo de la válvula con una llave de casquillo de H 13/16" (H 20 mm) y como mínimo 2 3/4" (70 mm) de profundidad. Garantía y apoyo Los grifos Danze están protegidos por una garantía del fabricante, limitada, de por vida, que cubre defectos de fabricación. Apoyo técnico Línea telefónica gratis US : 1-888-328-2383 Canada : 1-800-487-8372 Website : www.danze.com 8 © Danze Inc. 2008.
Présentation de produit TABLE DES MATIÈRES P (page) Section en anglais 1 Section en espagnol 5 Section en français 9 Vérifier pour vous assurer que vous avez en main les pièces indiquées ci-dessous. Longue vis Longue rallonge de tige Outils requis Adaptateur long Clé à molette ® Pince multiprise Tournevis Phillips © 2008 Danze, Inc. Tous droits réservés.
Manuel des instructions d’utilisation DANZE RECOMMANDE QUE LES ARTICLES DE PLOMBERIE SOIENT TOUJOURS INSTALLÉS PAR UN PROFESSIONNEL QUALIFIÉ. Le nécessaire de rallonge Danze pour régulateur de débit de 3/4 po est conçu pour une épaisseur de mur supplémentaire de 13/16 po (20 mm). Si l’arrière du régulateur est à plus de 4 1/4 po (108 mm) du mur fini, vous devez utiliser le nécessaire de rallonge. 1. Retirer le protège-plâtre du régulateur de débit de 3/4 po. 2.
4. Utiliser deux clés pour enlever la cartouche du régulateur de débit. Tenir la cartouche avec une clé à molette et retirer l’adaptateur avec l’autre. 5. Retirer la tige de rallonge de la cartouche du régulateur avec un tournevis. Rallonge de tige 6. Installer la longue rallonge de tige sur la cartouche avec la longue vis. ® © 2008 Danze, Inc. Tous droits réservés.
7. Fixer l’adaptateur long à la cartouche. 8. Remettre en place la cartouche sur le corps du régulateur à l’aide d’une clé à douille de 13/16 po (20 mm) H et d’une profondeur d’au moins 2 3/4 po (70 mm). Garantie et soutien Les robinets Danze sont couverts par une « garantie à vie » du fabricant contre tout vice de fabrication. Soutien technique Numéro sans frais Etats-Unis : 1-888-328-2383 Canada : 1-800-487-8372 Website : www.danze.com 12 © 2008 Danze, Inc. Tous droits réservés.
CALL 1-888-328-2383 OR VISIT WWW.DANZE.COM LLÁMENOS AL 1-888-328-2383 O CONTÁCTENOS EN WWW.DANZE.COM APPELEZ AU 1-888-328-2383 OU VISITEZ LE WWW.DANZE.COM ©2008 DANZE, INC. ALL RIGHTS RESERVED. ©DANZE INC. 2008. TODOS LOS DERECHOS RESERVADOS. ©2008 DANZE, INC. TOUS DROITS RÉSERVÉS.
