LUGAR DE MONTAJE
Antes de comenzar con la instalación es necesario encontrar el lugar de montje para el
amplificador. Busque un lugar en el cual el amplificador recibirá una ventilación adecuada
así podrá disipar el calor que se genera mientras está operando. Dos de los lugares sugeri-
dos son la cajuela o debajo del asiento.
Seleccione el lugar de montaje del amplificador. Tenga cuidado al montar el amplificador,
recuerde que hay muchos alambres, lineas de la gasolina y de los frenos, y también el
tanque de gasolina. Esté seguro del lugar de montaje para evitar cualquier tipo de agujeros
en las líneas, alambrado, o tanque de gasolina. Una vez que esté listo, utilice un lápiz para
marcar los hoyos de montaje para el panel bajo. Después que haya marcado los hoyos,
coloque el amplificador lejos del lugar de trabajo, y comience por hacer hoyos pequeños
para facilitar la instalación de las tuercas o tornillos. Utilice las herramientas que se le
proveen para ajustar el amplificador.

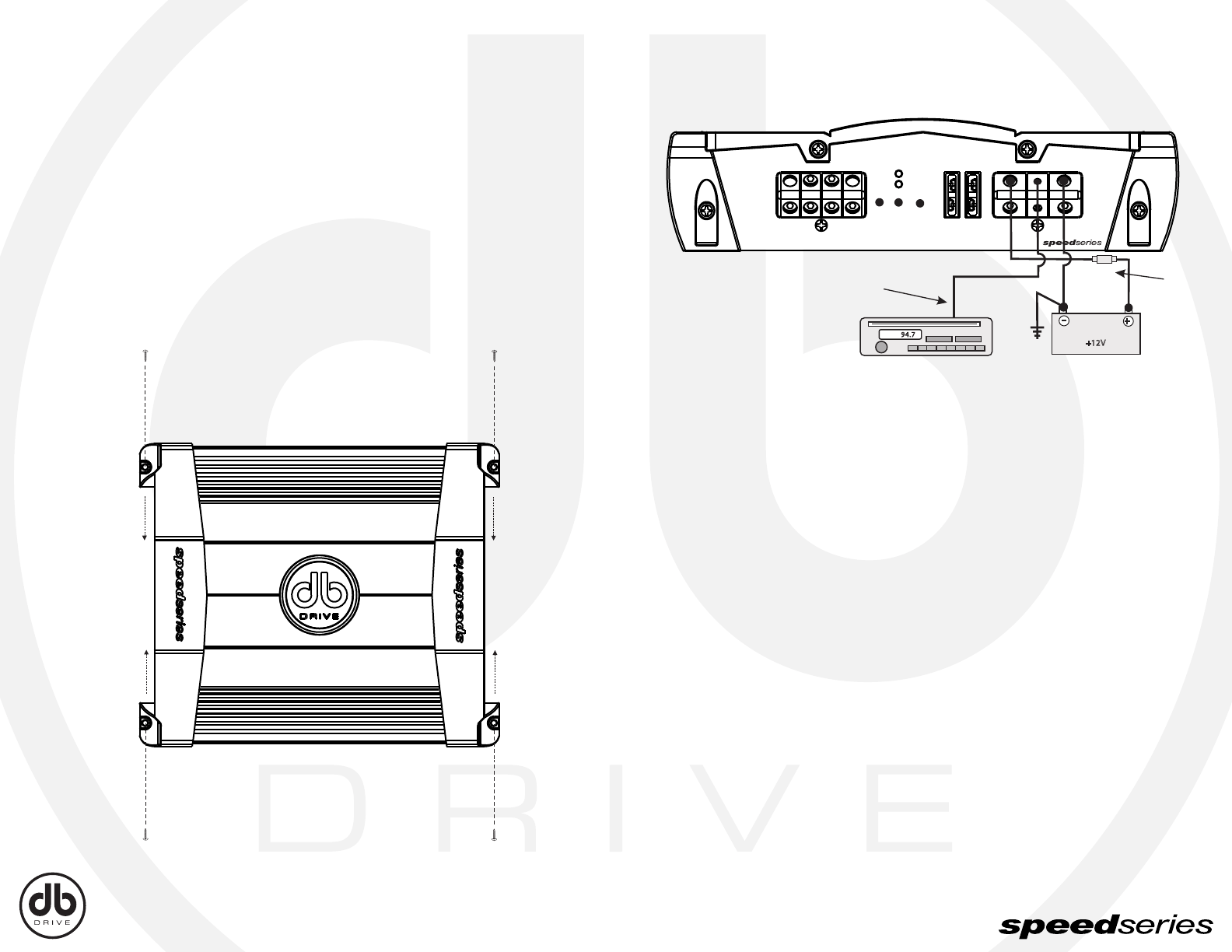

CONEXIÓNES DE ENCENDIDO
(SPA90.2 , SPA90.4 , SPA150.4 , SPA1000D ,
SPA1300D , SPA1600D , SPA1900D )
¡IMPORTANTE! de hacer cualquier tipo de conexión, desconecte la batería de su auto
hasta finalizar la instalación para evitar dañar el sistema eléctrico.
Conecte el amplificador a la batería de su automóvil.
Algunas veces, el amplificador necesitará descargar unos largos niveles de corriente que
no podrán ser provistas por ningun circuito de la caja de fusibles del automóvil. Recomen-
damos utilizar calibre 4 a 8 para sus conexiónes dependiendo del amplificador y de la
longitud del cable. Despegue una terminal del alambre para conectarlo con la terminal del
amplificador marcado “batt+”. Afloje el tornillo de la terminal, conéctelo con el alambre y
ajústelo. Tenga cuidado que el resto del alambrado no entren en contacto con las demás
terminales ya que puede causar un corto circuito. Corra el alambre diréctamente a la termi-
nal positiva de la batería de su automóvil. Esté seguro de utilizar un fusible en-línea a unos
12” de la batería del automóvil para proteger el sistema eléctrico y el amplificador contra un
corto o descarga eléctrica.
Conecte la terminal a tierra del amplificador con el chasis de su automóvil.
Para la conección a tierra, utilice el alambre (calibre 4 a 8) negro para conectar la terminal
marcada “ground” (tierra) y luego conéctela con el chasis del automóvil. Trate de mantener
la longitud del cable lo más corto posible, preferiblemente meno de 6”. También, asegúrese
que el punto del automóvil donde se establecerá la conexión no tenga pintura ni esté sucia.
Repita los mismos pasos para la segunda conexión.
Conecte la terminal de remoto del amplificador a una fuente cambiable de +12V
Esta conexión permite que el amplificador pueda ser encendido o apagado con el control
de la radio. Si la radio tiene una salida terminal de REMOTO, conéctela con la terminal del
amplificador marcada “remote” (utilizando calibre 16 o más pesado). Ahora cuando se
encienda la radio, el amplificador se encenderá automáticamente. Esta conexión también
se la puede hacer al alambre de la antena de el radio.
spa90.2
classAB 2 channel amplifier
350 watts
speaker output
power
fuses rem gnd+12v
protect
(-) ------ bridged ------ (+)
R (-) R (+) L (-) L (+)
+12V
-
+
Encendido remoto
94 . 7
Se recomienda
montar el fusible a
12 pulgadas de bateria.
Batería
