- doznania urazu w razie dotknięcia ob-
racających się lub gorących elementów
maszyny.
Pomimo przestrzegania obowiązujących
przepisów bezpieczeństwa i używania urzą-
dzeń ochronnych nie da się uniknąć pewnych
zagrożeń. Należą do nich m.in.:
- uszkodzenie narządu słuchu;
- niebezpieczeństwo zgniecenia palców
przy wymianie narzędzi roboczych;
- zagrożenie zdrowia na skutek wdychania
pyłu przy kuciu betonu i muru.

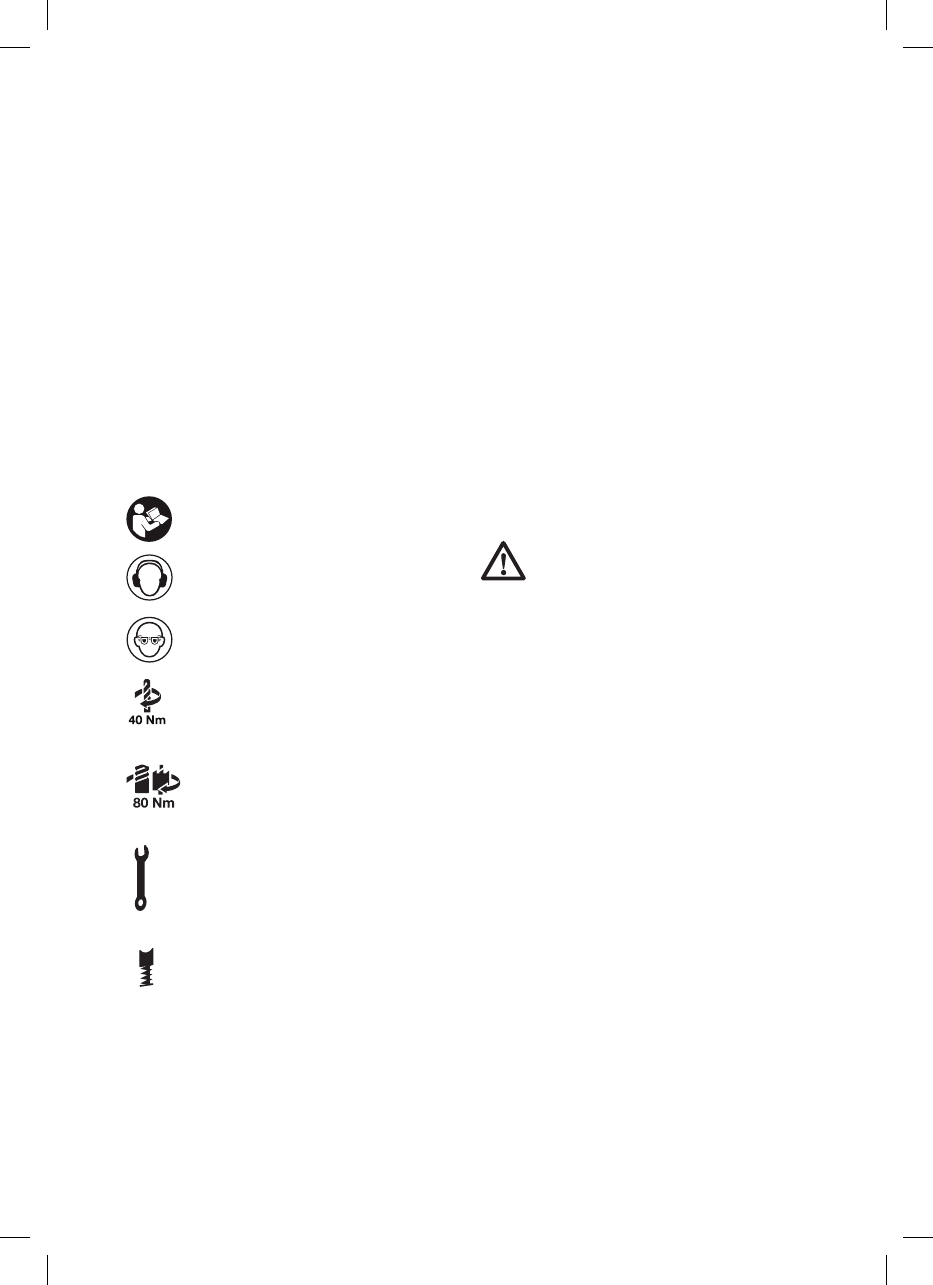

Oznaczenia na elektronarzę-
dziu
Na elektronarzędziu umieszczono następują-
ce piktogramy:
Przed użyciem przeczytaj instrukcję
obsługi.
Zakładaj nauszniki ochronne.
Zakładaj okulary ochronne.
Moment obrotowy 40 Nm, przy którym
wyłącza się sprzęgło przeciążeniowe,
jest odpowiedni dla większości zasto-
sowań związanych z wierceniem.
Moment obrotowy 80 Nm, przy któ-
rym następuje wyłączenie sprzęgła
przeciążeniowego, jest odpowiedni
przy ciężkim wierceniu.
Czerwona dioda świecąca infor-
mująca o potrzebie konserwacji.
Szczegółowy opis zamieszczono
w punkcie Wskaźniki diodowe
konieczności konserwacji.
Żółta dioda świecąca informująca
o potrzebie konserwacji. Szczegó-
łowy opis zamieszczono w punkcie
Wskaźniki diodowe konieczności
konserwacji.
UMIEJSCOWIENIE TABLICZKI ZNAMIONO-
WEJ (rys. 1)
Tabliczka znamionowa (w) zawiera równie
ż
rok produkcji wydrukowany na obudowie:
Przykład:
2013 XX XX
Rok produkcji
Zawartość opakowania
Opakowanie zawiera następujące elementy:
1 młotowiertarka (D25501, D25601,
D25602, D25603) lub
1 młot udarowy (D25820, D25831)
1 rękojeść boczna
1 walizka transportowa (tylko modele K)
1 instrukcja obsługi
1 rysunek elektronarzędzia w rozłożeniu na
części
Sprawdź, czy elektronarzędzie i akcesoria
nie uległy uszkodzeniu podczas transportu.
Przed uruchomieniem dokładnie przeczy-
taj instrukcję obsługi.
Opis (rys. rys. 1A, 1B, 2A, 2B)
OSTRZEŻENIE: Nigdy nie dokonuj
żadnych przeróbek w elektronarzę-
dziu ani jego elementach, by nie
narażać się na zniszczenie sprzętu
lub doznanie urazu ciała.
a. Wyłącznik (D25501, D25601, D25602,
D25603)
Wyłącznik dźwigienkowy (D25820, D25831)
b. Suwak blokujący (D25601, D25602,
D25603)
c. Rękojeść boczna
d. Rękojeść główna
e. Amortyzator (D25601, D25602, D25603,
D25831)
f. Przełącznik trybu pracy
g. Elektroniczny nastawnik energii udaru
i prędkości obrotowej (D25601, D25602,
D25603, D25831)
h. Pierścień zaciskowy rękojeści bocznej
i. Tylny otwór do mocowania rękojeści
bocznej
j. Obsada rękojeści bocznej
k. Obejma stalowa
l. Tuleja
m. Uchwyt narzędziowy
n. Guzik zwalniający ogranicznika głęboko-
ści wiercenia
o. Ogranicznik głębokości wiercenia
p. Tuleja blokująca uchwytu narzędziowego
