Installation Guide

Étape 1 Commencez en déterminant le futur emplacement du poteau du haut
et du bas. Marquez l’emplacement souhaité du poteau. Pour vous assurer que
l’emplacement du poteau soit compatible avec le garde-corps, avant de le fixer à la
terrasse, mettez les deux poteaux en position, et déposez la rampe du bas le long
du nez de marche de haut en bas près des deux poteaux. Du côté de la rampe du
poteau, mesurez la distance à partir du haut de la rampe et vérifiez qu’il y a une
distance minimale de 34 po jusqu’en haut du poteau. Il se peut que l’emplacement
du poteau doive être ajusté pour permettre d’obtenir ce minimum. Répétez cette
étape pour le poteau du bas. Pour une terrasse en bois, placez le poteau afin que
les attaches pénètrent les solives, et vérifiez que le platelage est solidement attaché
aux solives à l’emplacement des poteaux. Une charpente/calage de la structure
est nécessaire sous le matériau du platelage lorsque vous attachez le poteau à
une terrasse avec une charpente en bois, car la terrasse à elle seule n’est pas
considérée comme un calage de la structure approuvé.
Étape 2 Quatre trous de montage d’un diamètre de 3/8 po sont fournis sur la
base. Lorsque l’emplacement final a été déterminé, marquez les emplacements des
trous et enlevez les poteaux. Percez les trous aux emplacements marqués dans le
platelage et le calage de la structure.
Étape 3 Replacez le poteau au-dessus des trous pré-percés. Insérez les attaches
(non fournies), puis fixez la base à la structure de la terrasse. Vérifiez que les poteaux
sont mis à niveau. Si le poteau requiert un ajustement, ajoutez des rondelles en acier
inoxydable en dessous de la plaque de base.
Étape 4 Finissez en glissant une garniture de base de poteau (facultative) sur chaque
manchon de poteau pour offrir un beau fini. Remarque : Il est recommandé d’installer
la garniture de base de poteau avant le garde-corps. Cependant, la conception à
deux pièces permet à l’installateur d’ajouter la garniture de base de poteau après
l’installation de la rampe.
Étape 5 Mesurez la distance entre les poteaux installés pour déterminer la longueur
des rampes du haut et du bas. Disposez le garde-corps sur l’escalier, sur un bloc
d’espacement, en longeant les nez de marche. Veillez à ce que les balustres soient
à niveau. La distance entre le poteau et le premier balustre devrait être inférieure
Instructions d’installation pour le garde-corps d’escalier

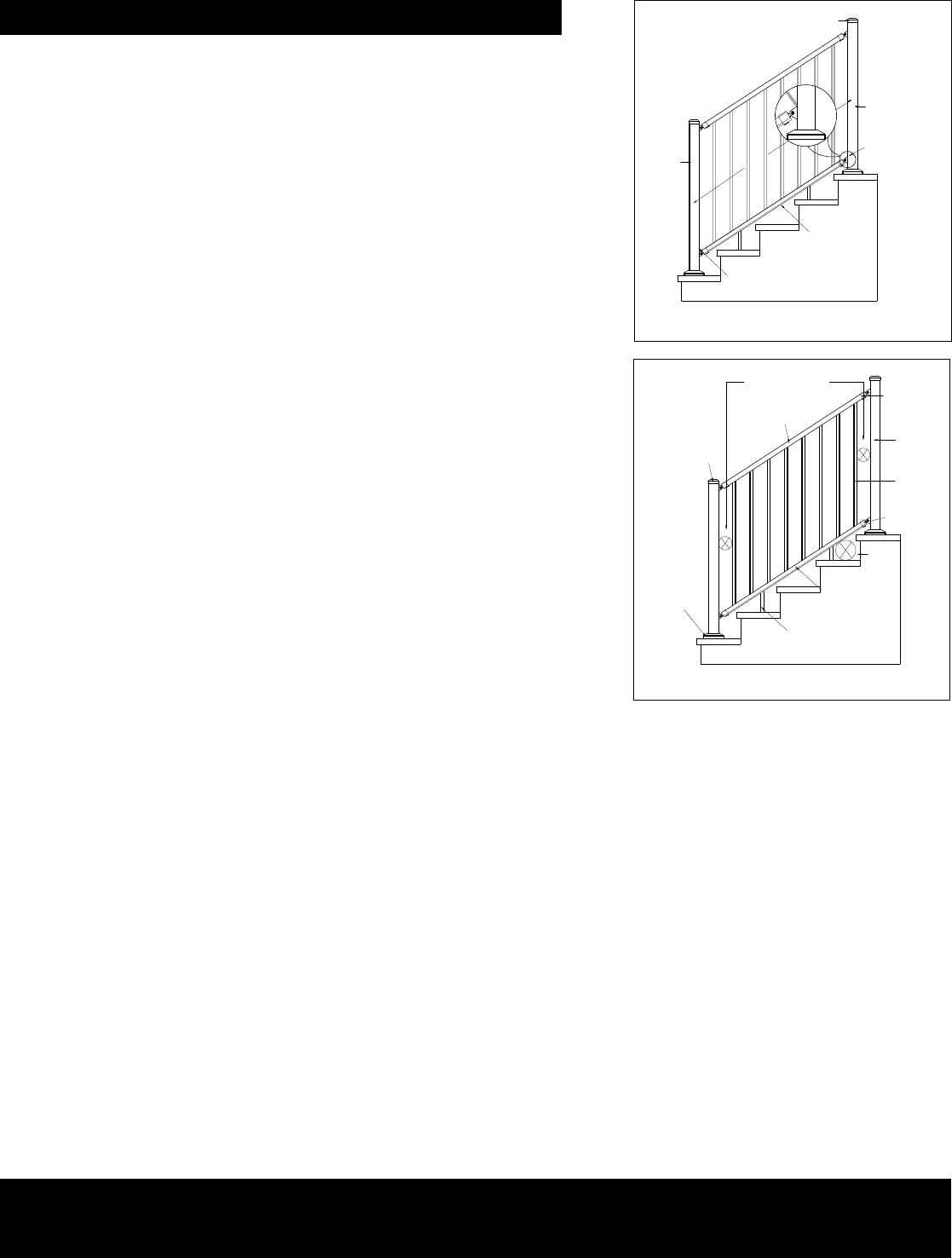

Chapeau
de poteau
Manchon
de poteau
Manchon
de poteau
Marquez la longueur
de la rampe
Rampe du
haut et du bas
Marquez la longueur
de la rampe
Distance entre les poteaux
fig. 2
Support de
rampe du haut
Manchon
de poteau
Baluster
Support de
rampe du bas
Rampe du bas
Bloc de support
Garniture pour
base de poteau
Chapeau
de poteau
Rampe du haut
Espacement égal
aux deux extrémités
6 po max.
fig. 3
LES DIAGRAMMES ET INSTRUCTIONS DE CETTE BROCHURE SONT À DES FINS D’ILLUSTRATION SEULEMENT ET NE SONT PAS CENSÉS REMPLACER UN PROFESSIONNEL AGRÉÉ. TOUTE CONSTRUCTION OU UTILISATION
DE CE PRODUIT DOIT SE FAIRE EN CONFORMITÉ AVEC LES RÈGLEMENTS DE ZONAGE ET/OU LES CODES LOCAUX DU BÂTIMENT. LE CONSOMMATEUR ASSUME TOUS LES RISQUES ET LES RESPONSABILITÉS LIÉS À LA
CONSTRUCTION OU À L’UTILISATION DE CE PRODUIT. LE CONSOMMATEUR OU L’ENTREPRENEUR DOIT PRENDRE TOUTES LES MESURES NÉCESSAIRES POUR ASSURER LA SÉCURITÉ DE TOUTE PERSONNE IMPLIQUÉE DANS
LE PROJET, Y COMPRIS, MAIS SANS S’Y RESTREINDRE, LE PORT D’ÉQUIPEMENT DE PROTECTION ADÉQUAT. SAUF COMME PRÉVU DANS LA GARANTIE LIMITÉE ÉCRITE, LE GARANT N’ACCORDE AUCUNE AUTRE GARANTIE,
EXPRESSE OU IMPLICITE ET NE SERA RESPONSABLE D’AUCUN DOMMAGE, DOMMAGES CONSÉCUTIFS COMPRIS.
©2018 Universal Forest Products. Deckorators est une marque déposée d’Universal Consumer Products, Inc., aux É.-U. Tous droits réservés.
68956 U.S. Highway 131, White Pigeon, MI 49099
10374 12/18
www.lowes.com
à 4 po et égale aux deux extrémités. Une fois que le garde-corps est en position, appliquez des serre-joints aux garde-corps et aux
poteaux. Assemblez temporairement les supports pivotants. Disposez le support pivotant à son emplacement et marquez la rampe et
le poteau. Répétez à l’autre extrémité du garde-corps. Remarque : La distance entre l’extrémité de la rampe supérieure et le premier
balustre sera plus longue de 1-1/16 po que la rampe inférieure afin d’assurer que les balustres soient à niveau. Ajoutez 3/4 po à
l’emplacement marqué sur le garde-corps et coupez à la longueur.
Étape 6 Marquez les emplacements des vis du support sur les rampes. Enlevez les supports. Percez au préalable la rampe seulement
en utilisant un foret de 9/64 po. Attachez l’extrémité avant du support aux rampes.
Étape 7 Marquez l’emplacement des vis de la base du support sur le poteau. Inclure le couvercle du côté du support lorsque vous
déterminez le centre de l’emplacement. Percez au préalable à travers le poteau en utilisant un foret de 9/64 po. Disposez la base de chaque
support en orientant son côté du couvercle vers l’escalier, puis fixez le poteau à l’aide de deux vis.
Étape 8 Il faut un bloc de support tous les 2 pi (2 sont inclus à l’ensemble de 6 pi, 3 à l’ensemble de 8 pi). Installez les raccords du
bloc de support au bas de la rampe inférieure à des intervalles de 2 pi à l’aide des vis incluses. Effectuez un perçage préalable en
utilisant un foret de 1/8 po. Marquez l’emplacement du bloc de support sur le giron de la marche et attachez l’autre raccord de bloc de
support au giron de la marche avec la vis fournie.
Étape 9 Installez la rampe inférieure entre les poteaux en glissant les supports ensembles. Attachez le côté du support au verrou
cylindrique pour maintenir en place.
Étape 10 Installez les capuchons de poteau sur chaque poteau. Frappez délicatement avec un maillet en caoutchouc pour fixer.
