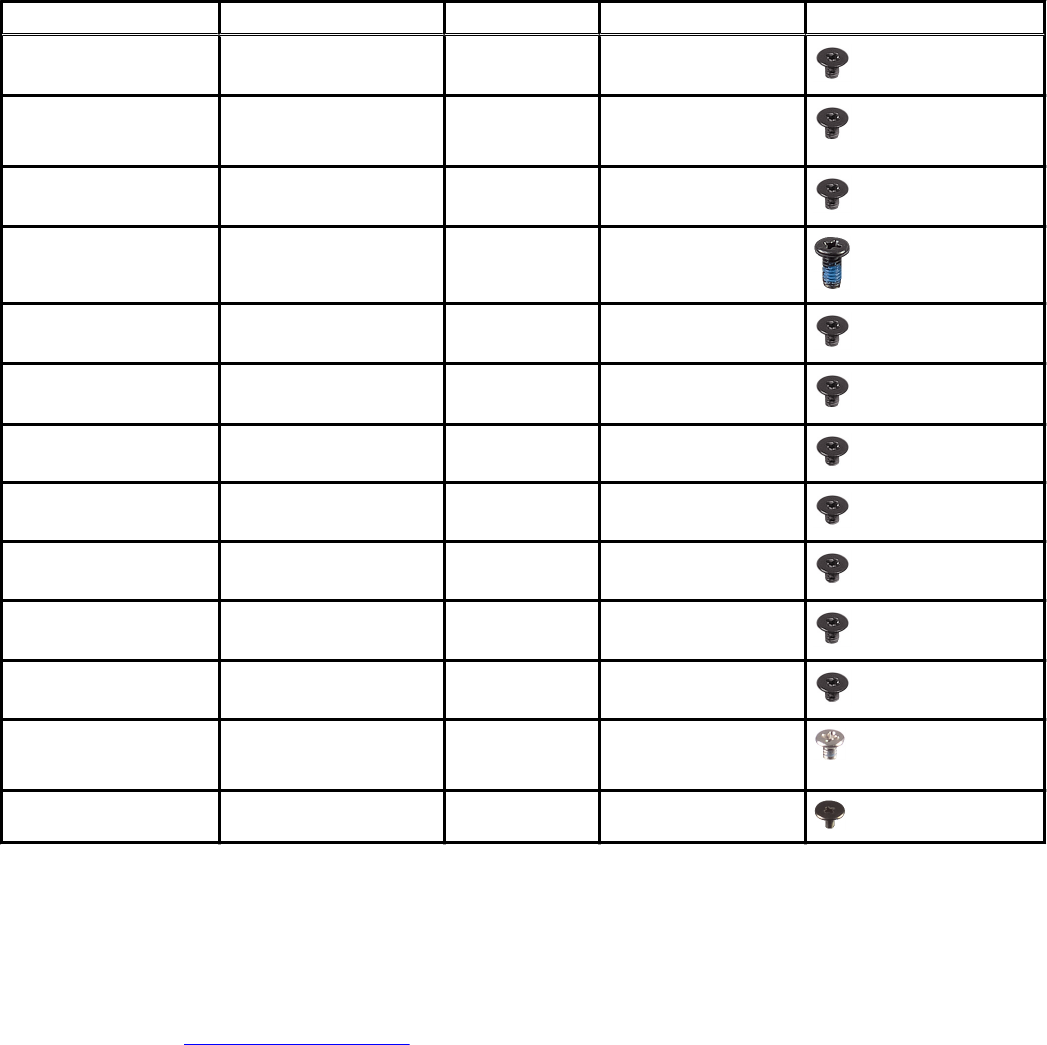

Tabell 1. Skruvlista(fortsättning)
Komponent Sitter fast i Skruvtyp Kvantitet Skruvbild
Vänster I/O-kort Handledsstöd M2x3 1
Kontakt för höger I/O-
kort
• Moderkort
• Höger I/O-kort
M2x3 2
Höger I/O-kort Handledsstöd M2x3 2
fläktar Handledsstöd M2.5x5 5
Moderkort Handledsstöd M2x3 4
Fläkt och
kylflänsmontering
Moderkort M2x3 6
Halvledarenhetsfäste Handledsstöd M2x1.9 2
Pekskiva Handledsstöd M2x1.9 4
Halvledarenhetsfäste Handledsstöd M2x1.9 2
Fäste för nätadapterport Handledsstöd M2x3 2
Strömbrytarenhet Handledsstöd M2x1.9 3
Tangentbordsfäste
• Handledsstöd
• Tangentbord
M1.2x2.1 9
Tangentbord Handledsstöd M1.2x1.6 33
Kåpan
Ta bort kåpan
Förutsättningar
1. Följ anvisningarna i Innan du arbetar inuti datorn.
Om denna uppgift
Följande bild anger placeringen av baslocket och ger en visuell representation av borttagningsförfarandet.
