アダプタ LED の動作（スタンドアップアダプタ）

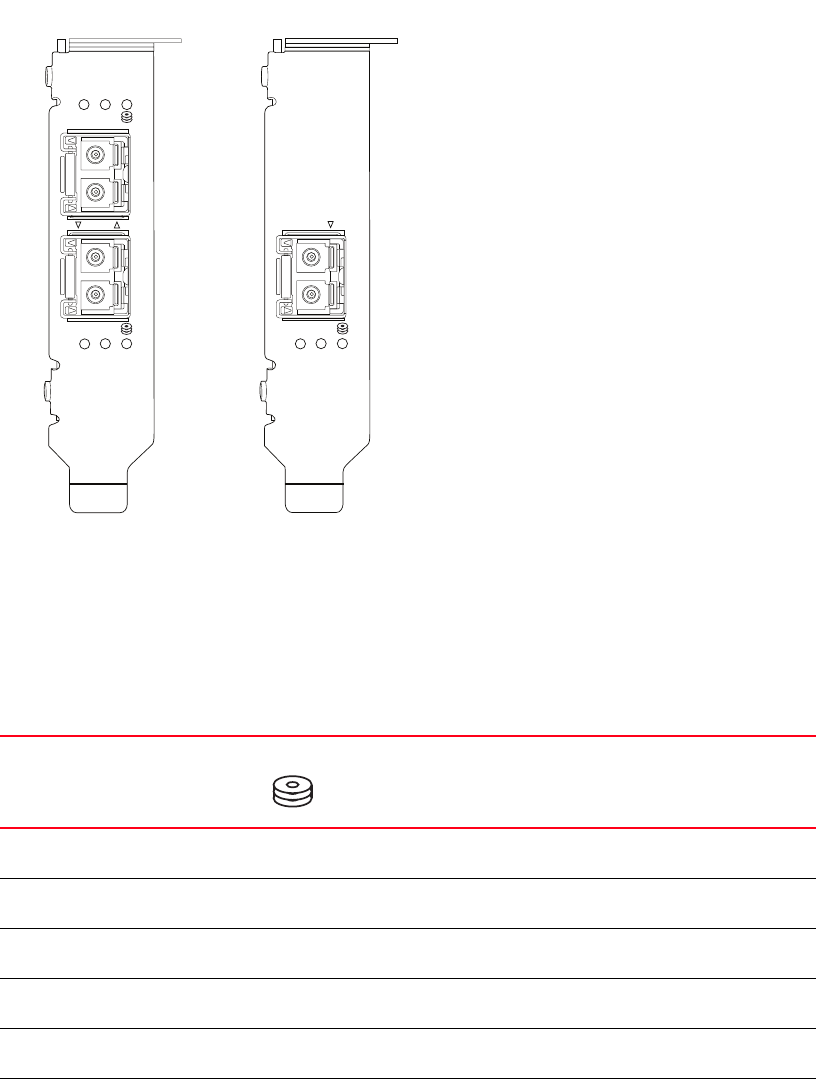

図 19 は、 Brocade 1020 (A) および Brocade 1010 (B) スタンドアップ CNA の LED インジケータの場
所を図示したものです。各ポートの
LED は、取り付けブラケット越しに見ることができます。
図 19 Brocade 1020 CNA (A) および Brocade 1010 CNA (B) の LED 配置
表
21 は、 CNA における次の LED の動作を示したものです。
• Lnk - リンク状態（アップまたはダウン）。
• Act - イーサネットリンクを介してストレージまたはネットワークアクティビティ（トラフィック）
を実行中。
• ストレージ（アイコン） - リンクを介して FCoE アクティビティを実行中。
表 21 LED の動作
Lnk Act
ストレージ 状態
オフ オフ オフ アダプタは動作不可です。電源が入っていないか、初期化
されていない可能性があります。
緑色にゆっくり
点滅
1
オフ オフ アダプタは動作していますが、物理リンクがダウンしてい
ます。
緑色の点灯 オフ オフ リンクが確立しています。イーサネットまたはストレージ
のトラフィックがありません。
緑色の点灯 オフ 緑色にすばやく点
滅
2
リンクが確立しています。ストレージトラフィックのみで
す。
緑色の点灯 緑色にすばやく
点滅
2
オフ リンクが確立しています。イーサネットトラフィックのみ
です。
緑色の点灯 緑色にすばやく
点滅
2
緑色にすばやく点
滅
2
リンクが確立しています。イーサネットおよびストレージ
両方のトラフィックがあります。
