![](/manual/dell/brocade-adapters/reference-guide-japanese/images/img-32.png)
Brocade
アダプタのインストールとリファレンスマニュアル
13
53-1002144-01
ホストバスアダプタ
1
メモ
本書では 表 5 にリストされている HBA モデルにのみ対応しており、Brocade 400 ファイバチャネル HBA
とも呼ばれる Brocade 410 および 420 ファイバチャネル HBA についての情報は記載していません。
スタンドアップモデル

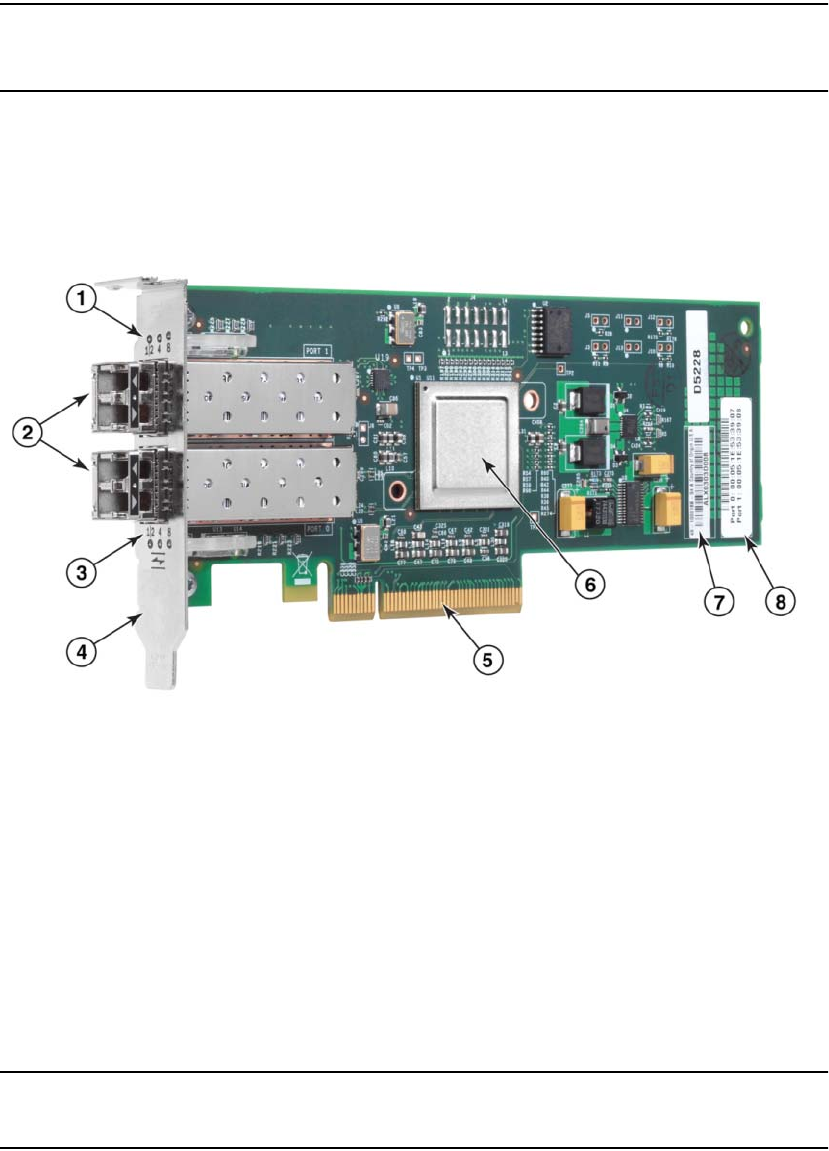

13 ページの図 6 は、Brocade 825 スタンドアップモデル HBA の主要コンポーネントを図示します。次
の図は代表的な例であり、ご購入の HBA とは物理的に多少異なる場合があることに注意してください。
図 6
ロープロファイル取り付けブラケット付き 825 HBA(ヘッドシンクなし)
注意
アダプタに同梱のスタンドアップアダプタでは Brocade 製 SFP レーザートランシーバのみを使用して下
さい。
1
ポート 1 SFP の LED
2
ポート 1 および ポート 0 SFP 用の光ファイバケーブルコネクタ
3
ポート 0 SFP の LED
4
ロープロファイル取り付けブラケット。メモ:HBA はロープロファイル取り付けブラケットが取り付けられ
た状態で出荷されます。
5
PCIe x8 PCIe コネクタ
6ASIC
7
シリアル番号ラベル
8
各ポートの PWWN を示すラベル
